DSG (angl. direct-shift gearbox, vok. Direkt-schalt-Getriebe) yra „Volkswagen“ automobilių gamintojų grupės sukurta automatinė pavarų dėžė. „Audi“ automobiliuose ji pavadinta S-Tronic, o „VW“, „Skoda“ bei „Seat“ automobiliuose - tiesiog DSG. Šis technologijos sprendimas tampa vis populiaresnis, nes vairuotojai jį renkasi, norėdami patogaus ir dinamiško vairavimo. DSG transmisijos, arba dvigubos sankabos pavarų dėžės, yra automatizuotos mechaninės pavarų dėžės, kuriose naudojamos dvi atskiros sankabos nelyginiams ir lyginiams laipsniams. Ši transmisija nepaprasta tuo, kad visada yra įjungtos dvi pavaros: ta, kuria važiuojama, ir kita, kurią kompiuteris parenka pagal esamą situaciją. Tokiu būdu pašalinamas pavarų perjungimo vėlavimas ir padidinamas efektyvumas.
DSG veikimo principai ir komponentai
Dvigubos sankabos technologija

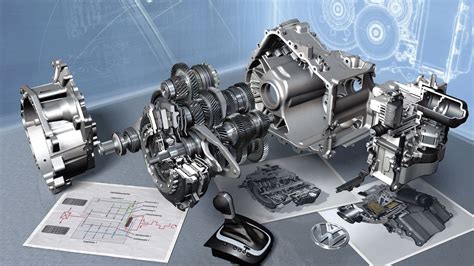

DSG konstrukcinis ypatumas - dviejų pavarų dėžių ir dviejų sankabų hibridas viename agregate, leidžiančiame itin greitai keisti pavaras. Pirmoji, išorinė sankaba atsakinga už nelyginių bei atbulinės pavaros perjungimą (1-3-5-7), antroji, vidinė - už lyginių (R-2-4-6). Važiuojant, tarkime, trečia pavara, dėžė jau turi paruošusi ketvirtą ir laukia signalo perjungti. Kai ateina momentas - viena sankaba atsijungia tuo pačiu metu, kai kita užsijungia. Pertrauka - beveik nejaučiama. DSG yra itin greita: pavaros perjungimas trunka vidutiniškai 200 milisekundžių (0.2 sekundės). Tai šiek tiek lėčiau už „Formulės - 1“ bolidą (0.05s), tačiau daug greičiau už tradicinę hidraulinę automatinę pavarų dėžę su sukimo momento keitikliu.
Elektroninis valdymas ir mechatronika
DSG dėžė valdoma elektronikos sistema. Elektroninis valdymo blokas, vadinamas mechatronika, analizuoja vairuotojo poreikius ir važiavimo sąlygas, valdydamas visus transmisijos procesus. Šiuolaikiniuose automobiliuose praktiškai visi komponentai yra kontroliuojami valdymo blokų (kompiuterių). Kuo sudėtingesnis mazgas, tuo sudėtingesnis jo valdymas. Pagrindiniai DSG dėžės komponentai yra dvi sankabos, elektroninis valdymo blokas ir hidraulinė sistema. Šie elementai glaudžiai sąveikauja, užtikrindami greitą veikimą.
Teoriškai, dėl sudėtingo mechanizmo bei jo valdymo, programinė DSG pavarų dėžės dalis yra sukurta taip, kad tiek nauji, tiek besidėvintys komponentai veiktų adaptyviai: dėžės tepalo (ir aušinimo skysčio) temperatūra nuolat kinta, sankabos dėvisi, nuolat kaista ir vėsta, elektromechaninės dalies („mechatroniko“) komponentai (solenoidai, vožtuvai, davikliai) taip pat ilgainiui pradeda dirbti ne taip tiksliai, kaip buvo numatyta gamykloje.
Akumuliatoriaus funkcija
Akumuliatorius yra nedidelis cilindro formos įtaisas, kuris paprastai būna netoli pavarų dėžės. Jame yra spyruoklinis stūmoklis, kuris suspaudžia hidraulinį skystį, kad būtų užtikrintas slėgis transmisijos sankabos sistemai. Laikui bėgant DSG transmisijos akumuliatorius gali susidėvėti arba sugesti, todėl gali kilti įvairių problemų.
Skirtingų DSG tipų palyginimas ir charakteristikos
DSG technologijos rinkoje yra daugybė tipų, kurių savybės skiriasi. Pagrindinis skirtumas yra sankabos konstrukcija: „sausos“ ir „šlapios“ sankabos.
- Sausa sankaba: naudojama ekonomiškesniuose modeliuose (iki 250-280 Nm sukimo momento varikliai). Šio tipo transmisijose alyvos kiekis neviršija 2 l ir tai yra atskira sistema, skirta tik valdymo moduliui. Kita alyva skirta mechaninei daliai.
- Šlapia sankaba: tinka galingesniems automobiliams ir efektyviai perduoda didesnį sukimo momentą. Šlapios sankabos dirba alyvos vonioje (bendra alyva visai transmisijai, talpa apie 6 l), kas sumažina jų dėvėjimąsi, bet reiškia, kad mikroskopinės trinties medžiagos dalelės patenka tiesiai į alyvą, cirkuliuojančią visoje sistemoje.
Populiariausi DSG modeliai:
- DQ200 (7 pavarų): pirmoji ir vienintelė šio gamintojo 7 pavarų DSG pavarų dėžė su sausa sankaba. Lyginant su pirmtaku DQ250, turi nemažai potencialių problemų bei gamyklinio broko, ypač pernelyg greitą sankabos dėvėjimąsi.
- DQ250 (02E, 0D9, 6 pavarų): itin populiari transmisija, naudojama daugelyje VAG grupės variklių (pagrinde 2.0TDI / 2.0TFSI / 2.0TSI ir 3.6FSI varikliuose) nuo 2003 metų. Su minimaliais patobulinimais gaminama iki dabar ir laikoma vykusia bei patikima. Su modifikuota programine įranga ši pavarų dėžė geba „atlaikyti“ iki 600 Ag ir 650 Nm sukimo momentą.
- DQ380 / DQ381 (0DE, 0GC): naudojama VW Golf GTI bei Golf R automobiliuose nuo 2017 metų.
- DQ500 (0BH, 0BT): iš esmės yra patobulinta ir sustiprinta DQ250 pavarų dėžė. Montuojama pagrinde į VW Transporter bazės automobilius dėl didesnio sukimo momento perdavimo ir suvaldymo.
- DL501: mechaninė dalis ir kitų DSG / S-Tronic pavarų dėžių dalis genda itin retai, jų konstrukcija laikoma patikima.
DSG privalumai
Greitis ir efektyvumas
DSG transmisija leidžia greitesnį ir efektyvesnį pavarų perjungimą. Dėl dvigubos sankabos konstrukcijos, DSG dėžė perjungia pavaras greitai ir sklandžiai, leidžiant vairuotojui džiaugtis žymiai greitesne akceleracija. Optimizuotas pavarų perjungimo algoritmas ir sumažintos energijos nuostoliai padeda pasiekti geresnį kuro efektyvumą.
Vairavimo komfortas ir degalų ekonomija
Vairuodamas su DSG dėže, vairuotojas patiria sklandesnį eksploatavimo procesą. Perjungimas tarp pavarų vyksta beveik be jokių sutrūkčiojimų, kas suteikia jaukų ir sportišką vairavimo pojūtį. Šiuolaikinės DSG dėžės yra labai efektyvios degalų sąnaudų atžvilgiu. Jos optimizuoja pavarų perjungimą, priklausomai nuo vairavimo sąlygų, taip sumažindamos degalų suvartojimą. Automobilis su DSG greičių dėže gali sutaupyti iki 15% degalų, palyginti su tradicine automatine pavarų dėže. Greitas ir tikslus pavarų perjungimas leidžia varikliui dirbti optimaliame sūkių diapazone, užtikrinant maksimalų DSG efektyvumą ir puikią degalų ekonomiją.
Sportinio vairavimo galimybės
DSG dėžė labai tinka sportiniam vairavimui. Ji leidžia greitai keisti pavaras, taip kad variklis būtų efektyvus, suteikdamas automobiliui dinamišką pagreitį. Dažnai DSG dėžėse yra sporto režimas, kuris padeda vairuotojui labiau pasinerti į sportinį vairavimą. Rankiniu režimu, naudojant menteles prie vairo, vairuotojai gali labiau valdyti automobilį ir pritaikyti jo elgesį savo poreikiams. Tačiau svarbu vengti per dažno sporto režimo naudojimo, siekiant ilgesnio dėžės tarnavimo laiko.
Dažniausios DSG problemos ir jų sprendimai
Programinės įrangos ir perjungimo strategijos problemos
- Neefektyvi pavaros parinkimo strategija: važiuojant ilgame posūkyje arba žiede, DSG parenka neteisingą pavarą, to rezultatas - vangi reakcija bėgėjimosi metu. Dažniausiai taip yra dėl ne idealiai parinktos DSG pavarų dėžės valdymo programos konkretaus variklio atžvilgiu.
- Delsimas įsibėgėjant ir parenkant pavarą: ramiai važiuojant ir staiga nusprendus pagreitėti, automobilis reaguoja vangiai ir pavėluotai. Stipriau paspaudus akseleratoriaus pedalą, mašina staiga šauna į priekį.
- Važiavimas pernelyg žemomis apsukomis: DSG parenka aukštesnę pavarą esant itin žemoms apsukoms. Ramiai važiuojant <60 km/h greičiu, DSG jau yra parinkusi 7 pavarą, ir automobilio variklis dirba 1000-1200 apsukų per minutę diapazone. Švelniai paspaudus akseleratorių, variklis ir pavarų dėžė ima skleisti girdimą ir juntamą vibraciją. Su laiku šie simptomai ryškėja ir galiausiai gali sugadinti smagratį. Situacija koreguojama keičiant pavarų perjungimo strategiją ir išvengiant pernelyg dažno pavarų perjungimo aukštyn-žemyn.
- Sportinis režimas (S): didelė dalis vairuotojų pripažįsta, jog vairavimas „S“ režimu nėra itin malonus: netgi ramiai važiuojant, pavaros perjungiamos aukštyn per vėlai, o žemyn - per anksti. Rezultate variklis dirba triukšmingai ir neefektyviai degalų sąnaudų atžvilgiu. DQ380/DQ381 atveju, pavaros pažeminimas dažnai vyksta pernelyg žemuose sūkiuose ir retkarčiais - per daug aukštuose.
- Maksimalios apsukos TDI varikliuose: pilnai spaudžiant akseleratorių, DSG pavaras dažniausiai perjungia ties pat ribotuvu (4500-4700 sūkių per minutę), priklausomai nuo programinės įrangos versijos. Siūlomas ankstesnis pavaros perjungimo momentas (3700-4000 sūkių per minutę diapazone) leidžia automobiliui įsibėgėti greičiau dėl efektyvesnio sukimo momento išnaudojimo.
Ką daryti?🤷♂️ Smūgiuoja DSG automatinė pavarų dėžė 🚘🤔 | AUTOpatikros.lt || Važiuojam AUTO
Mechatronikos, sankabų ir smagračių gedimai
- Mechatronikos bloko problemos: šis komponentas valdo pavarų perjungimą. Jei jis neveikia, greičio pakeitimai gali būti nekorektūs arba lėtesni. Dažniausiai mechatronikos gedimą išprovokuoja metalo drožlės, patenkančios iš „šlapios sankabos“ kaip šalutinis produktas, ir sudėtingos darbo sąlygos (aukšta temperatūra, vibracijos). Garantiniu laikotarpiu valdymo modulį (mechatroniką) autorizuoti servisai keičia nauju, tačiau pasibaigus garantijai tai lieka automobilio savininko rūpesčiu. Solenoidai, atsakingi už hidraulinio slėgio valdymą kiekvienai pavarai atskirai ir sankabos valdymą, taip pat gali sugesti. Problema sprendžiama keičiant neveikiantį solenoidą kitu.
- Sankabų susidėvėjimas: atsiranda, kai per ilgai stovėjama su įjungta pavara arba vairuojama agresyviu stiliumi. Šlapios sankabos susidėvėjimas turi didelę įtaką valdymo modulio tarnavimo laikui. Netinkamai sureguliuota DSG sankaba bet kuriuo momentu gali likti „nesuprasta“ valdymo modulio ir nustoti veikti. Pasitaiko atvejų, kuomet taip ir nepavyksta tinkamai sureguliuoti sankabos, ir tenka keisti visą transmisijos korpusą dėl perdidelio pirminio velenėlio išdilimo.
- Plaukiojančio smagračio gedimai: nesiskiria nuo įprastos mechaninės transmisijos. DQ6 pavarų dėžės pagrindinė problema - dvigubos „šlapios“ sankabos paketas ir „plaukiojantis“ dviejų masių smagratis, kurių gedimai pasitaiko dažniausiai.
- Sugedęs akumuliatorius: simptomai gali būti šiurkštus pavarų perjungimas, vėluojantis pavarų perjungimas arba transmisijos slydimas iš pavaros.
DSG dėžės priežiūra ir eksploatacija
Reguliari techninė priežiūra
Užtikrinti, kad DSG dėžė sklandžiai veiktų, reikia reguliarios priežiūros ir profilaktinių darbų atlikimo laiku. Rekomenduojama DSG dėžę reguliariai peržiūrėti autoservise. Pagrindiniai patikrinimai apima alyvos lygio ir būklės kontrolę, transmisijos veikimo ir sklandaus pavarų perjungimo patikrinimą, tekančių ir judančių dalių, sandariklių bei kitų komponentų apžiūrą, elektroninių ir elektrinių sistemų veikimo įvertinimą.
Alyvos keitimo intervalai ir hidraulinės sistemos praplovimas
Daug metų gamintojai rašė, kad DSG alyva nekeičiama visą eksploatacijos laikotarpį. Tačiau praktika rodo: reguliarus alyvos keitimas su hidraulinės sistemos praplovimu kas 60 000-80 000 km gali grąžinti dėžei veikimą, artimą gamykliniam. Svarbi detalė: paprastas alyvos nuleidimas ir naujos pilimas nepadeda. Procedūra turi apimti hidraulinės sistemos praplovimą - specialiu skysčiu arba pumpuojant šviežią alyvą per sistemą tol, kol išsiplauna nuosėdos iš valdymo kanaliukų. Svarbu naudoti tik gamintojo rekomenduojamą alyvą.
Mechatronikos adaptacijų nustatymas iš naujo (reset)
Mechatronikos blokas nuolat mokosi vairuotojo stiliaus - adaptuoja pavarų perjungimo momentus, sankabų užsijungimo greitį ir kitus parametrus. Perkant naudotą automobilį, paveldi ankstesnio savininko „išmoktas“ adaptacijas. Jei jis važiavo kitaip - dėžė bando taikyti nepritaikytus modelius naujam vairavimo stiliui. Resetavimas grąžina gamyklinius nustatymus ir verčia dėžę mokytis iš pradžių. Po kelių šimtų kilometrų su nauju savininku dėžė paprastai veikia žymiai sklandžiau. Prieš kreipiantis į servisą su žodžiais „DSG sugedo“ - pirmiausia verta patikrinti alyvos istoriją ir paklausti, ar dėžė kada nors buvo resetuota. Taip pat galima, išjungus variklį ir degimą, palaikyti iki dugno nuspaustą akseleratoriaus pedalą ne mažiau 60 sek.; vėl pradėjus važiuoti, DSG pradės mokytis iš naujo. Šie du žingsniai išsprendžia didžiąją dalį naudotų DSG problemų.
Sankabų keitimas ir reguliavimas
Nebandykite sankabų pakeisti be specialių įrankių, tai labai didelio tikslumo reikalaujantis darbas: 0,1 milimetro paklaida šiam darbui yra didelė. Netinkamai sureguliuota DSG sankaba bet kuriuo momentu gali likti „nesuprasta“ valdymo modulio ir nustoti veikti. Jeigu tai DSG sankabos paketo problema, tuomet paketas keičiamas nauju, dviejų masių smagračiai taip pat ne problema, bent keletas gamintojų juos gamina. Tačiau svarbiausia - atitinkamos kvalifikacijos meistras, turintis patirties šiam darbui atlikti.
Ką daryti užblokavus automatinei pavarų dėžei?

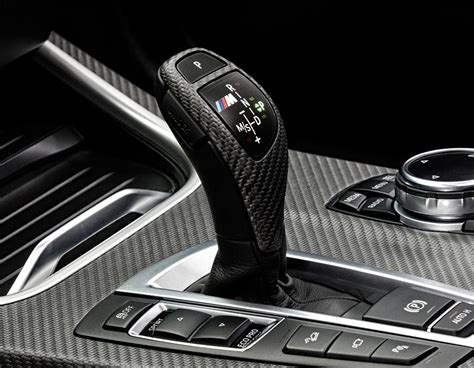

Automobilių gamintojai, atsižvelgdami į tai, jog ateityje susidursite su vienokiomis ar kitokiomis problemomis, automobiliuose su automatinėmis pavarų dėžėmis įdiegė ganėtinai paprastą techninį sprendimą. Jeigu automatinė pavarų dėžė užsiblokavo konkrečioje padėtyje (dažniausiai „P“ padėtyje), norint ją atblokuoti, tereikia apsižvalgyti ar nėra mygtuko su užrašu „Shift Lock“ arba „Shift Lock Release“. Įprastai, šį užrašą galima rasti šalia pavarų perjungimo svirties. Paspaudus mygtuką, automatinės pavarų dėžės užraktas atsilaisvins ir tuomet galėsite įjungti norimą pavarą. Dar kartą paspaudus mygtuką, galėsite užfiksuoti pavarų perjungimo svirtį norimoje padėtyje.
Jeigu įjungti norimos pavaros vis tiek nepavyksta, tuomet imkitės kitos priemonės - kompiuterinės diagnostikos. Daugelis modernių automobilių pateikia ganėtinai detalią informaciją apie atsiradusį gedimą. Tokiu būdu galėsite operatyviai reaguoti į pateiktą informaciją bei pašalinti gedimą. Verta pridurti, jog už neveikiančio avarinio pavarų dėžės užrakto slypi du dažniausi gedimai - tai pavarų svirties užrakto relės gedimas arba elektromagnetinio vožtuvo (solenoido) gedimas.
Trumpalaikis sustojimas su DSG transmisija: D ar N?
Sustojus automobiliui su įjungta važiavimo padėtimi D (drive), automatinė pavarų dėžė ir toliau lieka su įjungta 1 pavara. Automobilis stovi tik dėl hidraulinio transformatoriaus veikimo principo hidraulinės jungties. Hidraulinis transformatorius yra sudarytas iš dviejų turbinų, pilnai užpildytas hidraulinę alyva, dideliu slėgiu. Tarp turbinų nėra jokio mechaninio sujungimo, jos sukasi nepriklausomai, tačiau tarp jų yra labai mažas atstumas. Trumpam sustojus šis procesas nesustoja ir viena turbina yra toliau sukama variklio, dirbančio laisvais sūkiais, o kita turbina sustoja visiškai, nes yra nuspaustas stabdys. Esant tokiai situacijai tepalas, kuris pilnai užpildęs visą hidrotransformatorių, po truputį pradeda kaisti.
Jei trumpam sustojus perjungsime pavarų dėžę į N padėtį, bus atjungta visiškai pavarų dėžė nuo variklio, bus visiškai išjungtos visos pavaros ir hidrotransformatoriaus turbina suksis laisviau, nes neturės papildomos apkrovos. Tai reiškia, kad tepalas kais šiek tiek lėčiau. Taip pat dar yra vienas labai svarbus dalykas, kurį turime paaiškinti. Tai, kad pavarų dėžei iš D į N persijungti reikalingas tam tikras laikas, kuris priklauso nuo dėžės susidėvėjimo lygio, jis kartais gali trukti net iki 2 - 3 s. Taigi, stovint ir pastebėjus, kad jau galima važiuoti, vairuotojas greitai jungtų D padėtį. Po įjungimo į D padėtį praeina tam tikras laikas, kol dėžė atlieka įjungimo procesą. Išvada: perjunginėti automatinę dėžę iš D į N trumpai sustojus nerekomenduojama, nes kaip tik šio perjungimo momentu netinkamai sureguliuoti variklio sūkiai gali padaryti didelę žalą jūsų automobiliui.
