Gilaus iškrovimo akumuliatoriai atlieka lemiamą vaidmenį įvairiose srityse: nuo pramoginių transporto priemonių maitinimo iki atsarginės energijos kaupimo ne tinklo sistemose. Norint maksimaliai padidinti jų efektyvumą ir ilgaamžiškumą, būtina suprasti jų veikimo principus ir tinkamai juos prižiūrėti. Šie akumuliatoriai yra specialiai suprojektuoti taip, kad galėtų būti giliai iškraunami kiekvieno ciklo metu, užtikrinant nuolatinę srovę ir turėdami žymiai didesnį rezervinį pajėgumą nei įprasti akumuliatoriai.
Gilaus iškrovimo akumuliatorių tipai ir savybės
Gilaus iškrovimo akumuliatorių rinkoje yra įvairių tipų, kurių kiekvienas pasižymi unikaliomis savybėmis ir tinkamumu įvairioms reikmėms:
Užtvindytos švino rūgšties baterijos (šlapių elementų akumuliatoriai)
- Tai vienas seniausių ir plačiausiai naudojamų gilaus ciklo akumuliatorių tipų.
- Juos sudaro švino plokštelės, panardintos į sieros rūgšties ir vandens elektrolito tirpalą.

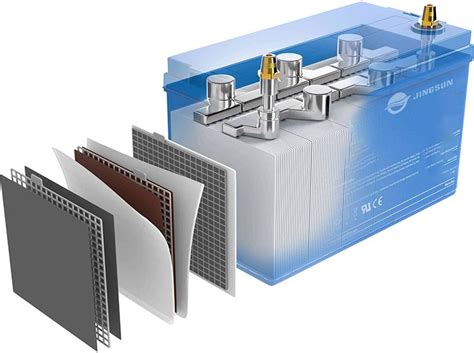

Sandarieji švino rūgšties akumuliatoriai (VRLA)
Šis tipas skirstomas į du pagrindinius variantus:
- Sugeriamojo stiklo kilimėlio (AGM) akumuliatoriai: naudoja stiklo pluošto kilimėlį elektrolitui sugerti. Gali susidoroti su šiek tiek didesniu DoD (apie 60%) ir yra atsparesni vibracijai bei smūgiams, todėl puikiai tinka RV ir valtims.
- Gelio akumuliatoriai: naudoja silikagelio elektrolitą. Turi panašų DoD diapazoną kaip ir AGM, puikiai toleruoja ekstremalias temperatūras ir gilų iškrovimą, išlaikydami minimalų įtampos lygį net gilaus iškrovimo sąlygomis. Dažnai naudojami saulės sistemose, neprijungtose prie tinklo.
Šios baterijos nereikalauja priežiūros, yra atsparios išsiliejimui ir puikiai veikia giliai iškraunamos. Jos yra sunkesnės ir ne tokios veiksmingos nei ličio jonų, tačiau ekonomiškesnės stacionarių programų, pavyzdžiui, atsarginių maitinimo sistemų, atveju.
Ličio jonų gilaus ciklo akumuliatoriai
Pastaraisiais metais išpopuliarėjo dėl didelio energijos tankio, lengvumo ir ilgo ciklo naudojimo. Jie pasižymi geresniu našumu, palyginti su tradiciniais švino rūgšties akumuliatoriais, su greitesniu įkrovimu ir gilesnėmis iškrovimo galimybėmis. Ličio jonų akumuliatoriai gali efektyviai išnaudoti iki 80 % visos savo energijos talpos, išlaikant minimalų veikimo pablogėjimą. Šis padidintas DoD slenkstis yra reikšmingas privalumas, ypač tose srityse, kur svarbiausia yra efektyvumas ir svoris, pavyzdžiui, elektromobiliuose ir išmaniuosiuose telefonuose. Jie gali veikti ir esant aukštesnei įtampai, todėl tinka naudoti, kai reikia didelės galios.
Šiuolaikinės baterijų valdymo sistemos (BMS) integruoja pažangius programinės įrangos sprendimus DoD stebėjimui. Šios sistemos detaliai seka akumuliatoriaus energijos išeigą, suteikdamos realiu laiku įžvalgas apie DoD, leidžiančias išsamiai suprasti akumuliatoriaus naudojimo įpročius ir energijos sąnaudas.
Ličio geležies fosfato (LiFePO4) akumuliatoriai
LiFePO4 akumuliatoriai, kuriuos sudaro LiFePO4 kaip katodo medžiaga ir grafito anodas, pasižymi ilgesniu tarnavimo laiku, pagerintu saugumu ir įspūdingu iškrovimo gyliu (nuo 98% iki 100%). Dėl šios savybės jos idealiai tinka naudoti tose srityse, kurioms reikalingas didelis energijos tankis ir ilgalaikė galia, pavyzdžiui, elektrinėse transporto priemonėse ir atsinaujinančios energijos sistemose. Nors jie gali būti iškraunami iki maksimalios talpos nepatiriant žalos, dauguma gamintojų pataria laikytis 80 % DoD rekomendacijų, siekiant prailginti jų tarnavimo laiką.
Nikelio-kadmio (Ni-Cd) baterijos
Nors mažiau paplitusios, šios baterijos vis dar naudojamos tam tikrose nišose. Jos žinomos dėl savo tvirtumo, plataus temperatūros diapazono tolerancijos ir gebėjimo atlaikyti gilų iškrovimą nepažeidžiant.
Iškrovimo gylis (DoD) ir jo reikšmė
Akumuliatoriaus iškrovimo gylis (DoD) yra techninė metrika, nurodanti, kiek akumuliatoriuje sukaupta energija buvo išeikvota, išreiškiama procentais. Didesnis DoD procentas rodo didesnį bendros baterijos talpos išeikvojimą.
Kodėl DoD svarbus?
Iškrovimo gylis daro didelę įtaką akumuliatoriaus ilgaamžiškumui, veikimo našumui ir bendram efektyvumui. Kai akumuliatorius patiria didelį DoD, o tai reiškia, kad jis dažnai iškraunamas iki didelės talpos, kartu sutrumpėja jo bendra eksploatavimo trukmė. Tai atsiranda dėl to, kad gilesni iškrovimo ciklai padidina akumuliatoriaus įtampą ir taip pagreitina nusidėvėjimą.
Pavyzdžiui, ličio baterijos, reguliariai iškraunamos tik iki 50 %, gali veikti nuo 3 000 iki 4 000 ciklų, o tos pačios baterijos, nuolat išsikrovusios iki 80 %, ciklas gali sutrumpėti iki 1 600-2 000 ciklų. Veiksmingas DoD supratimas ir valdymas yra būtini norint išlaikyti akumuliatoriaus būklę ir optimizuoti jo veikimą, ypač tais atvejais, kai baterijų patikimumas ir ilgaamžiškumas yra itin svarbūs (pvz., atsinaujinančios energijos įrenginiuose ar elektra varomuose automobiliuose).
DoD, įkrovos būsena (SoC) ir akumuliatoriaus talpa
- Akumuliatoriaus talpa: maksimalus energijos kiekis, kurį akumuliatorius gali saugoti.
- DoD: kiekybiškai įvertina išeikvotos akumuliatoriaus energijos dalį.
- SoC: rodo energijos, kurią dar galima naudoti, dalį (likusi energija). SoC = 100% - DoD.
Šių trijų svarbiausių aspektų suvokimas yra itin svarbus siekiant išlaikyti akumuliatoriaus būklę ir maksimaliai padidinti efektyvumą, ypač profesionalams, kuriems pavesta valdyti didelio masto akumuliatorių sistemas ar sudėtingas energijos infrastruktūras.
Akumuliatorių tipų ir DoD palyginimas
| Akumuliatoriaus tipas | Rekomenduojamas DoD | Savybės ir pritaikymas |
|---|---|---|
| Ličio jonų | Iki 80% | Didelis energijos tankis, lengvumas, ilgas ciklo naudojimas, greitas įkrovimas, elektromobiliai, išmanieji telefonai. |
| LiFePO4 | 80-90% (gali atlaikyti 100%) | Ilgiausias tarnavimo laikas, didelis saugumas, atsinaujinančios energijos sistemos, elektra varomos transporto priemonės. |
| Švino rūgšties | Iki 50% | Ekonomiški, sunkesni, mažiau efektyvūs, stacionarios atsarginės maitinimo sistemos. |
| AGM | Iki 60% | Atsparūs vibracijai ir smūgiams, RV, valtys. |
| Gelio | Panašus į AGM | Puikiai toleruoja ekstremalias temperatūras, saulės sistemos. |
Akumuliatoriaus eksploatavimo trukmė ir priežiūra
Battery Animation
Įprastomis darbo sąlygomis gilaus ciklo akumuliatorių tarnavimo laikas svyruoja nuo 4 iki 8 metų, tačiau aukštos kokybės baterijos idealiomis sąlygomis gali tarnauti ir 10 ar daugiau metų. Ši eksploatavimo trukmė matuojama pagal įkrovimo ir iškrovimo ciklų skaičių, kurį gali atlikti akumuliatorius, prieš smarkiai prarandant talpą.
Veiksniai, turintys įtakos tarnavimo laikui:
- Įkrovimo ir iškrovimo ciklų skaičius: kiekvienas ciklas sukelia tam tikrą akumuliatoriaus vidinių komponentų susidėvėjimą.
- Iškrovimo gylis (DoD): didesnis DoD pagreitina nusidėvėjimą.
- Temperatūra: ekstremalios temperatūros (tiek aukštos, tiek žemos) turi didelę įtaką veikimui ir tarnavimo laikui. Aukštesnė temperatūra pagreitina vidines chemines reakcijas ir mažina ciklų skaičių.
- Įkrovimo būdas: neteisinga įkrovimo praktika (per didelis ar per mažas įkrovimas) gali sutrumpinti eksploatavimo trukmę.
Kada reikia keisti gilaus ciklo akumuliatorių?
- Sumažėjusi talpa ir našumas: akumuliatorius gali saugoti ir tiekti mažiau energijos.
- Pernelyg didelis savaiminis išsikrovimas: greitas įkrovos praradimas net ir atjungus akumuliatorių.
- Fizinė žala: įtrūkimai, išsikišimai, korozija ar nuotėkis.
- Neįprasti garsai ar kvapai: šnypštimas, burbuliavimas, neįprasti kvapai įkrovimo ar iškrovimo metu.
- Nesugebėjimas išlaikyti įkrovos/įtampos: greitas įtampos kritimas esant apkrovai, nepasiekia vardinės įtampos įkrovimo metu, įtampos svyravimai.
- Baterijos išsipūtimas: rodo dujų kaupimąsi elemento viduje.
Reguliari techninė priežiūra:
- Periodinės apžiūros: patikrinti, ar nėra pažeidimų, korozijos ar elektrolitų lygio (užtvindytų baterijų atveju).
- Gnybtų valymas: reguliariai valyti akumuliatoriaus gnybtus, laidus ir jungtis.
- Tinkama įkrovimo praktika: vengti per daug arba per mažai įkrauti. Naudoti aukštos kokybės įkroviklį su tinkamu įkrovimo profiliu ir atitinkamais įtampos/srovės lygiais.
- Gilaus iškrovimo mažinimas: laikyti akumuliatorių neviršijant rekomenduojamo iškrovimo gylio (paprastai 20-50%).
- Temperatūros kontrolė: naudoti ir laikyti baterijas rekomenduojamoje temperatūroje (20-30°C), gerai vėdinamose vietose, atokiau nuo tiesioginių saulės spindulių ar ekstremalių temperatūros šaltinių.
- Saugojimas: nenaudojamas gilaus ciklo akumuliatorius laikyti vėsioje, sausoje ir gerai vėdinamoje aplinkoje. Prieš laikant visiškai įkrauti ir periodiškai įkrauti, kad išlaikytų optimalų įkrovimo lygį ir išvengtų sulfatacijos.
Akumuliatorių įkrovimo ir iškrovimo principai bei technologijos
Akumuliatoriai ir baterijos yra plačiai naudojami beveik visose gyvenimo srityse, nuo specializuotų pramoninių taikymų iki kasdienio naudojimo daiktų. Abu jie yra galvaniniai elementai, cheminę energiją paverčiantys elektros energija cheminės reakcijos metu.
Baterijos vs. Akumuliatoriai:
- Baterijos (pirminiai elementai): vienkartinės, negali būti pakartotinai įkraunamos. Tinka įrenginiams, reikalaujantiems mažai energijos.
- Akumuliatoriai (antriniai elementai): gali būti pakartotinai įkraunami. Rekomenduojami įrenginiams, reikalaujantiems daugiau elektros energijos. Ilgalaikėje perspektyvoje yra ekonomiškesni.
Istorinė perspektyva:
Baterijų istorija siekia 1800 metus, kai Alessandro Volta sukūrė Voltos stulpą. Vėliau atsirado Daniell ir Leclanché elementai, pastarasis tapo pagrindu sausosioms baterijoms, tokioms kaip cinko-anglies baterijos. XX a. atsirado šarminės, sidabrinės, ličio-mangano ir cinko-oro baterijos, pasižyminčios skirtingomis savybėmis ir pritaikymu.
Akumuliatorių įkrovimo principas (Li-ion pavyzdys):
Kai akumuliatorius įkraunamas, ant teigiamo elektrodo susidaro ličio jonai, kurie per elektrolitą juda į neigiamą elektrodą ir įterpiami į jo anglies sluoksnio mikroporas. Kuo daugiau ličio jonų yra įterpta, tuo didesnė įkrovimo galia.
Išsikrovus, ličio jonai išeina iš neigiamo elektrodo ir grįžta atgal į teigiamą elektrodą. Kuo daugiau ličio jonų grįš į teigiamą elektrodą, tuo didesnė iškrovos talpa. Šis procesas, kai ličio jonai juda pirmyn ir atgal tarp elektrodų, leidžia vadinti ličio jonų akumuliatorius „rokerio tipo“ baterijomis.
Klaidos, trumpinančios akumuliatorių tarnavimo laiką:
- Per didelis įkrovimas: sukelia perkaitimą, elektrolito ir elektrodų medžiagų degradaciją.
- Gilus iškrovimas: ypač ličio jonų akumuliatoriuose, gali sukelti nuolatinius elementų pažeidimus.
- Aukšta darbo temperatūra: pagreitina chemines reakcijas ir medžiagų senėjimą.
- Greitas įkrovimas ir iškrovimas: padidina mechaninį ir terminį elektrodų stresą.
- Reguliaraus įkrovimo trūkumas: savaiminis išsikrovimas, lemiantis degradaciją.
- Nepakankamas įkrovimas: sukelia talpos sumažėjimą, sulfatavimą (švino rūgšties akumuliatoriuose).
Ličio baterijų įkrovimo valdymas:
Ličio akumuliatorių įkrovimas vyksta dviem etapais:
- Nuolatinės srovės įkrovimas: kai akumuliatoriaus įtampa yra žemesnė nei 4.2V, įkroviklis įkrauna nuolatine srove.
- Nuolatinės įtampos įkrovimas: kai akumuliatoriaus įtampa pasiekia 4.2V, įkroviklis fiksuoja šią įtampą, o įkrovimo srovė pamažu mažėja. Įkrovimas baigiasi, kai srovė sumažinama iki tam tikros vertės (paprastai 1/10).
Per didelis ličio jonų akumuliatorių įkrovimas ir iškrovimas gali padaryti ilgalaikį elektrodų pažeidimą: per didelė iškrova gali sukelti anodo anglies lakšto sluoksnio struktūros žlugimą, o per didelis įkrovimas - per daug ličio jonų į anglies struktūrą, neleidžiant jiems išsiskirti.

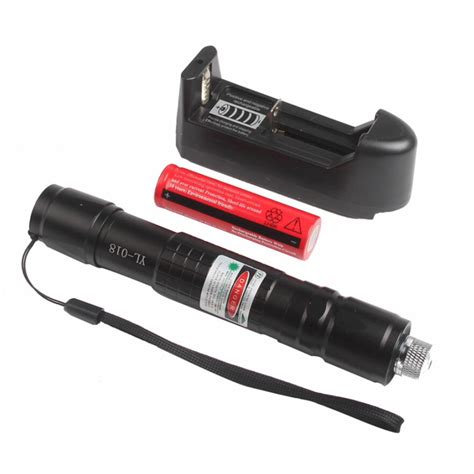

18650 didelės iškrovos akumuliatoriai
18650 didelės iškrovos akumuliatoriai, pavadinti pagal savo cilindrinę formą (skersmuo 18 mm, ilgis 65 mm), išsiskiria universalumu ir našumu. Jie plačiai naudojami dėl didelės energijos talpos ir gebėjimo atlaikyti dideles iškrovos sroves, todėl idealiai tinka didelio energijos poreikio prietaisams.
Naudojimo sritys:
- Nešiojami elektroniniai prietaisai (dėl ilgo veikimo laiko)
- Elektriniai įrankiai (sukuvai, diskiniai pjūklai)
- Elektriniai dviračiai ir paspirtukai
- Nešiojami kompiuteriai
- Medicininė įranga
- Žibintuvėliai ir galvos žibintai
Privalumai:
- Didelė energijos talpa.
- Didelė iškrovos srovė.
- Ilgas tarnavimo laikas.
- Standartizuotas dydis.
- Sauga (integruotos apsaugos grandinės nuo perkrovimo, per didelės iškrovos, trumpojo jungimo).
Kaip pasirinkti tinkamą 18650 akumuliatorių?
- Talpa (mAh): kuo didesnė, tuo ilgiau prietaisas veiks.
- Iškrovos srovė (A): rinktis su aukštesne iškrovos srove, jei prietaisas reikalauja didelės galios.
- Gamintojas: rinktis žinomus ir patikimus gamintojus.
- Apsaugos grandinė: svarbi, jei prietaisas neturi integruotos apsaugos.
18650 akumuliatorių priežiūra ir naudojimas:
- Naudoti tik tinkamus įkroviklius.
- Vengti ekstremalių temperatūrų.
- Niekada nenaudoti pažeistų ar deformuotų akumuliatorių.
Akumuliatorių testavimas ir stebėjimas
Tikslus akumuliatoriaus išsikrovimo gylio ir išsikrovimo greičio stebėjimas ir matavimas yra gyvybiškai svarbus sudėtingo akumuliatoriaus valdymo elementas, atliekantis pagrindinį vaidmenį palaikant optimalų akumuliatoriaus veikimą ir akumuliatoriaus tarnavimo laiką.

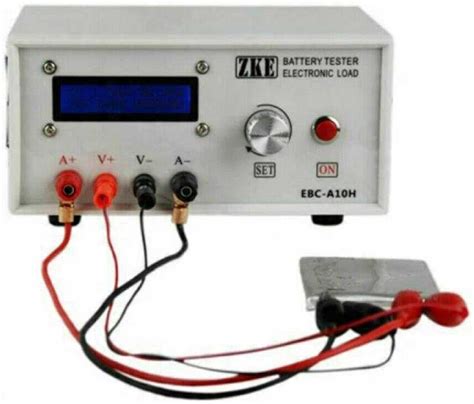

Įkrovimo ir iškrovimo testeriai:
Ši įranga gali realizuoti įvairias įkrovimo formas (nuolatinės įtampos, nuolatinės srovės, impulsinį įkrovimą ir kt.) ir tikrina akumuliatoriaus išsikrovimo našumą pagal skirtingus scenarijus (eksploatacijos trukmės bandymas, darbo sąlygų modeliavimo bandymas, talpos bandymas, nuoseklumo patikra ir kt.).
Stebimi parametrai:
- Talpa (Ah): bendras išleistos elektros kiekis iš visiškai įkrautos būsenos iki iškrovimo išjungimo būsenos.
- Įkrovimo/iškrovimo išjungimo įtampa: maksimali/minimali įtampa, leidžiama įkrovimo/iškrovimo proceso metu.
- Vidinis pasipriešinimas: elektrocheminės reakcijos charakteristika, apimanti ominę ir poliarizacijos vidinę varžą.
Jutikliai ir tikslumas:
Testeriai naudoja temperatūros, įtampos ir srovės jutiklius. Svarbu atkreipti dėmesį į skiriamąją gebą ir tikslumą, kuris nurodo, kaip išmatuota vertė yra artima tikrajai vertei. Kalibravimui naudojami multimetrai, standartiniai maitinimo šaltiniai ir standartiniai rezistoriai.
