Šis išsamus vadovas skirtas BMW E60 ir E61 (2003-2010 m. gamybos) savininkams, ieškantiems išsamios informacijos apie saugiklių ir relių išdėstymą bei funkcijas. Šios penktosios serijos modeliai pasižymi sudėtinga elektros sistema, kurios tinkamas veikimas priklauso nuo gerai veikiančių saugiklių ir relių. Saugiklių sistema apsaugo elektros grandines nuo perkrovų ir trumpųjų jungimų ir yra gyvybiškai svarbi užtikrinant tinkamą automobilio elektros įrangos veikimą. Šiame straipsnyje rasite visą reikalingą informaciją apie saugiklių vietas, schemas ir reikšmes, taip pat relių funkcijas ir vietą, kad galėtumėte savarankiškai diagnozuoti ir pašalinti elektros problemas savo automobilyje.
Saugiklių ir Relių Funkcija bei Svarba
BMW E60 ir E61 elektros sistema yra sudaryta iš daugybės komponentų, kurių kiekvienas atlieka specifinę funkciją. Saugikliai ir relės yra svarbiausios šios sistemos dalys. Saugikliai yra vienkartiniai apsaugos įtaisai, apsaugantys elektros grandines nuo perkrovų ir trumpųjų jungimų. Jie skirti nutraukti elektros grandinę, kai srovė viršija leistiną ribą, taip apsaugant jautrius elektroninius komponentus nuo sugadinimo, kuris gali atsirasti dėl trumpojo jungimo ar perkrovos. Saugiklis, būdamas silpniausia grandinės dalimi, perdegdamas nutraukia elektros srovę, apsaugodamas brangesnius komponentus nuo sugadinimo. Kiekvienas saugiklis yra skirtas tam tikrai srovės stiprumui, nurodytam amperais (A). Jei grandinėje atsiranda per didelė srovė, saugiklis „perdega“, nutraukdamas grandinę ir apsaugodamas komponentus.
Relės, savo ruožtu, naudojamos valdyti didesnės galios grandines su mažesne srove, pavyzdžiui, įjungiant žibintus ar starterį. BMW E60 ir E61 turi daugybę elektros sistemų, įskaitant apšvietimą, langų kėliklius, centrinį užraktą, variklio valdymo sistemą ir kt. Kiekvienai iš šių sistemų yra skirti atskiri saugikliai, užtikrinantys, kad gedimas vienoje sistemoje nepaveiks kitų.

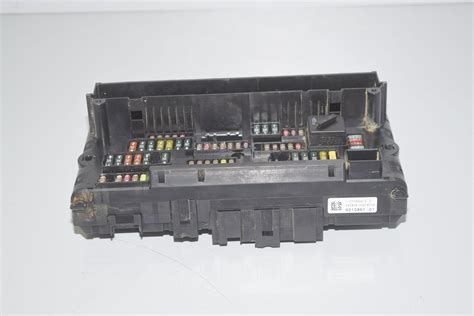

Saugiklių Dėžučių Vietos BMW E60 ir E61
BMW E60 ir E61 modelių saugikliai yra išdėstyti keliose vietose automobilyje. Žinojimas, kur jie yra, yra būtinas norint greitai ir efektyviai rasti ir pakeisti perdegusį saugiklį. Pagrindinės saugiklių dėžutės yra:
Pirštinių Dėtuvė (Keleivio Pusėje)
Pagrindinė saugiklių dėžutė yra už pirštinių dėtuvės keleivio pusėje. Norėdami ją pasiekti, atidarykite pirštinių dėtuvę ir atsukite dvi fiksavimo rankenėles (arba fiksavimo elementus), esančius jos viršuje.
Bagažinė
Kita saugiklių dėžutė (arba kai kurie saugikliai) yra bagažinėje, paprastai dešinėje pusėje, po dangteliu arba už apdailos plokštės.
Variklio Skyrius
Kai kurie saugikliai ir relės yra išdėstyti ir variklio skyriuje.
Svarbu atkreipti dėmesį, kad saugiklių išdėstymas ir funkcijos gali šiek tiek skirtis priklausomai nuo konkretaus E60 ar E61 modelio, gamybos metų ir įdiegtos įrangos. Todėl visada rekomenduojama pasitikrinti savo automobilio savininko vadovą, norint rasti tiksliausią informaciją.
Saugiklių Schemos ir Reikšmės
Kiekvienas saugiklis apsaugo tam tikrą elektros grandinę automobilyje. Norint nustatyti, kuris saugiklis yra atsakingas už tam tikrą funkciją, būtina naudotis saugiklių schema. Saugiklių schema, rodanti kiekvieno saugiklio numerį ir funkciją, paprastai yra pateikiama vienoje iš šių vietų:
- Savininko vadovas: Detaliausia informacija apie saugiklius ir jų funkcijas yra savininko vadove.
- Saugiklių dėžutės dangtelis: Dažnai schema būna atspausdinta ant pačios saugiklių dėžutės dangtelio.
- Internetiniai resursai: Yra daugybė internetinių forumų ir svetainių, skirtų BMW automobiliams, kuriuose galite rasti saugiklių schemas, atitinkančias jūsų modelį.
Saugiklių schemoje kiekvienas saugiklis yra pažymėtas numeriu ir nurodyta, kurią sistemą jis apsaugo. Pavyzdžiui, saugiklis numeris 1 gali apsaugoti priekinius žibintus, o saugiklis numeris 5 - valytuvus. Ši schema yra būtina norint nustatyti, kuris saugiklis yra susijęs su gedimu. Štai keletas pavyzdžių, ką gali apsaugoti atskiri saugikliai:
- Centrinis Užraktas: Atsakingas už centrinio užrakto sistemos veikimą.
- Elektra Valdomi Langai: Apsaugo elektra valdomų langų variklius.
- Žibintai: Apsaugo priekinius, galinius žibintus ir posūkių signalus.
- Radijas: Apsaugo radijo imtuvą ir garso sistemą.
- Valytuvai: Apsaugo priekinio stiklo valytuvų variklį.
- Kondicionierius: Apsaugo kondicionieriaus kompresorių ir ventiliatorių.
- Sėdynių šildymas: Apsaugo sėdynių šildymo sistemą.
- Navigacijos sistema: Apsaugo navigacijos sistemos komponentus.
Pavyzdinė Saugiklių Lentelė
Žemiau pateikiama pavyzdinė saugiklių lentelė. Atkreipkite dėmesį, kad ši lentelė yra tik pavyzdys ir gali skirtis nuo jūsų konkretaus modelio. Visada pasitikrinkite savo automobilio savininko vadovą.
| Saugiklio Numeris | Amperai (A) | Apsaugota Grandinė |
|---|---|---|
| 1 | 5A | Priekiniai žibintai (kairė pusė) |
| 2 | 5A | Priekiniai žibintai (dešinė pusė) |
| 3 | 10A | Posūkio signalai |
| 4 | 15A | Valytuvai |
| 5 | 20A | Centrinis užraktas |
| 6 | 25A | Langų kėlikliai |
| 7 | 30A | Sėdynių šildymas / Kondicionierius |
| 8 | 40A | Ventiliatorius |
| 9 | 10A | Bagažinės apšvietimas |
| 10 | 15A | Garso sistema |
| 11 | 20A | Navigacijos sistema |
Relių Išdėstymas ir Funkcijos
Relės, panašiai kaip ir saugikliai, yra svarbios elektros sistemos dalys. Jos naudojamos valdyti didesnės galios grandines su mažesne srove. Pavyzdžiui, relė gali būti naudojama įjungti starterį, kuris reikalauja didelės srovės, naudojant mažą srovę iš užvedimo spynos.
Relių Vietos
Relių išdėstymas BMW E60 ir E61 taip pat gali skirtis priklausomai nuo modelio ir gamybos metų. Dažniausiai relės yra išdėstytos šalia saugiklių dėžučių, tiek pirštinių dėtuvėje, tiek bagažinėje, tiek variklio skyriuje.
Relių Funkcijos Pavyzdžiai
Štai keletas pavyzdžių relių funkcijų:
- Valytuvo Relė: Valdo priekinio stiklo valytuvų veikimą.
- Kuro Siurblio Relė: Įjungia ir išjungia kuro siurblį.
- Starterio Relė: Įjungia starterį, kai pasukamas užvedimo raktelis.
- Žibintų Relė: Valdo priekinių ir galinių žibintų veikimą.
- Kondicionieriaus Relė: Įjungia kondicionieriaus kompresorių.
Norint nustatyti konkrečios relės funkciją, reikėtų pasitikrinti automobilio savininko vadovą arba techninę dokumentaciją. Taip pat, ant pačios relės gali būti nurodyta jos funkcija arba schema.
Kaip Rasti ir Pakeisti Perdegusį Saugiklį
Perdegusio saugiklio nustatymas ir pakeitimas yra gana paprastas procesas, kurį gali atlikti daugelis automobilių savininkų. Štai žingsnis po žingsnio instrukcija:
- Išjunkite automobilio degimą: Prieš keisdami saugiklį, išjunkite variklį ir ištraukite raktą iš spynelės. Tai sumažins trumpojo jungimo riziką.
- Nustatykite problemą: Pirmiausia, nustatykite, kuri elektros funkcija neveikia. Pavyzdžiui, jei neveikia radijas, greičiausiai problema yra su radijo saugikliu.
- Suraskite saugiklių dėžutę: Remdamiesi savininko vadovu arba schema, suraskite saugiklių dėžutę (pirštinių dėtuvėje, bagažinėje arba variklio skyriuje), kurioje yra sugedęs saugiklis.
- Atidarykite saugiklių dėžutę: Atidarykite dėžutės dangtelį.
- Patikrinkite saugiklių schemą: Pažiūrėkite į schemą, kad nustatytumėte, kuris saugiklis yra atsakingas už neveikiančią funkciją.
- Nustatykite sugedusį saugiklį: Apžiūrėkite saugiklį. Sugedęs saugiklis paprastai turi nutrūkusį siūlą viduje.
- Ištraukite saugiklį: Naudokite specialų saugiklių ištraukiklį (dažnai būna saugiklių dėžutėje) arba reples, kad ištrauktumėte sugedusį saugiklį. Būkite atsargūs, kad nepažeistumėte gretimų saugiklių.
- Įdėkite naują saugiklį: Įdėkite naują, tokios pačios amperų vertės saugiklį į atlaisvintą vietą. Svarbu naudoti tinkamą amperų vertę, kad apsaugotumėte grandinę nuo perkrovos. Niekada nenaudokite saugiklių su didesniu amperazu, nei nurodyta, nes tai gali sukelti rimtą žalą elektros sistemai ir net sukelti gaisrą.
- Patikrinkite funkciją: Įjunkite automobilio degimą ir patikrinkite, ar sistema, kuri neveikė, dabar veikia.
Jei pakeitus saugiklį, jis vėl perdega, tai gali reikšti rimtesnę problemą elektros sistemoje. Tokiu atveju, rekomenduojama kreiptis į kvalifikuotą automobilių elektriką.
Kur yra 5 serijos BMW saugikliai? E60 E61. Panašiai ir 3 arba 7 serijos e90.
Dažniausios Priežastys, Kodėl Perdega Saugikliai
Saugiklio perdegimas paprastai rodo problemą elektros grandinėje. Štai keletas dažniausių priežasčių:
Trumpasis jungimas
Trumpasis jungimas atsiranda, kai elektros srovė randa netiesioginį kelią į žemę, apeinant normalius grandinės komponentus. Tai sukelia staigų srovės padidėjimą, kuris perdegina saugiklį.
Perkrova
Perkrova atsiranda, kai grandinėje teka daugiau srovės, nei ji yra skirta. Tai gali atsitikti, jei prie grandinės prijungiama per daug prietaisų arba jei vienas iš prietaisų sunaudoja daugiau srovės nei turėtų.
Pažeisti laidai
Pažeisti arba nusidėvėję laidai gali sukelti trumpuosius jungimus arba perkrovas.
Netinkami komponentai
Netinkamai veikiantys elektros komponentai, tokie kaip varikliai, relės ar jungikliai, gali sukelti per didelį srovės suvartojimą.
Dažniausios Elektros Problemos ir Jų Diagnostika
BMW E60 ir E61, kaip ir bet kuris kitas automobilis, gali turėti tam tikrų tipinių elektros problemų. Štai keletas dažniausiai pasitaikančių problemų ir galimų sprendimų:
- Akumuliatoriaus Išsikrovimas: Dažna problema, ypač jei automobilis retai naudojamas. Patikrinkite akumuliatoriaus būklę ir įkrovimo sistemą. Taip pat, patikrinkite, ar nėra "vampyrinių" srovių, kurios iškrauna akumuliatorių net kai automobilis yra išjungtas.
- Žibintų Problemos: Perdegę žibintai, neveikiantys posūkių signalai arba prastas apšvietimas. Patikrinkite žibintų saugiklius ir lemputes. Jei problema išlieka, gali būti problemų su žibintų relėmis arba laidais.
- Centrinio Užrakto Problemos: Centrinis užraktas neveikia arba veikia netinkamai. Patikrinkite centrinio užrakto saugiklį ir relę. Taip pat, patikrinkite durų užraktų varikliukus.
- Elektra Valdomų Langų Problemos: Langai sunkiai atsidaro arba užsidaro, arba visai neveikia. Patikrinkite elektra valdomų langų saugiklius ir varikliukus.
- Radijo Problemos: Radijas neveikia arba prastai veikia. Patikrinkite radijo saugiklį ir antenos jungtį.
Svarbu atkreipti dėmesį, kad elektros problemos gali būti sudėtingos, ir jų diagnostika bei remontas gali reikalauti specialių žinių ir įrangos. Jei nesate tikri, kaip išspręsti problemą, geriau kreiptis į specialistą.
Prevencinės Priemonės
Norėdami sumažinti saugiklių perdegimo riziką, laikykitės šių prevencinių priemonių:
- Naudokite tinkamus saugiklius: Visada naudokite saugiklius, kurių amperazas atitinka nurodytą jūsų automobilio savininko vadove.
- Nekraukite grandinių per daug: Venkite prijungti per daug prietaisų prie vienos grandinės.
- Reguliariai tikrinkite laidus: Reguliariai tikrinkite elektros laidus, ar nėra pažeidimų ar nusidėvėjimo.
- Patikrinkite elektros komponentus: Jei pastebėjote, kad koks nors elektros komponentas veikia netinkamai, nedelsdami jį patikrinkite ir pataisykite.
Svarbūs Patarimai ir Atsargumo Priemonės
Dirbant su automobilio elektros sistema, svarbu laikytis tam tikrų atsargumo priemonių, kad išvengtumėte sužalojimų ir sugadinimų:
- Atjunkite Akumuliatorių: Prieš atlikdami bet kokius darbus su elektros sistema, atjunkite neigiamą akumuliatoriaus gnybtą. Tai sumažins trumpojo jungimo riziką.
- Naudokite Tinkamus Įrankius: Naudokite tinkamus įrankius, skirtus darbui su elektra.
- Pasitikrinkite Savininko Vadovą: Visada pasitikrinkite savo automobilio savininko vadovą, norint rasti tikslią informaciją apie saugiklių ir relių išdėstymą bei funkcijas.
- Būkite Atsargūs Su Vandeniu: Venkite vandens patekimo ant elektros komponentų.
- Visada turėkite atsarginių saugiklių komplektą savo automobilyje.
- Jei Abejojate, Kreipkitės Į Specialistą: Jei nesate tikri, kaip išspręsti problemą, geriau kreiptis į kvalifikuotą automobilių elektriką.
Diagnostikos Įrankiai
Jei susiduriate su nuolatiniu saugiklių perdegimu, gali būti naudinga naudoti diagnostikos įrankius, kad nustatytumėte problemos priežastį. Štai keletas įrankių, kurie gali padėti:
- Multimetras: Multimetras gali būti naudojamas matuoti įtampą, srovę ir varžą grandinėje, padedant nustatyti trumpuosius jungimus ar perkrovas.
- Grandinės testeris: Grandinės testeris yra paprastas įrankis, skirtas patikrinti, ar grandinėje yra srovė.
- OBD II skaitytuvas: OBD II skaitytuvas gali nuskaityti automobilio kompiuterio saugomus gedimų kodus, suteikiant užuominų apie galimas elektros problemas.
Naudodami šiuos įrankius, galite efektyviau nustatyti ir išspręsti elektros problemas savo BMW E60 ir E61.
