BMW E46 3 serijos modeliai, gaminti nuo 1998 iki 2006 metų, yra vertinami dėl savo patikimumo, tačiau, kaip ir kiekvienas automobilis, laikui bėgant gali susidurti su elektros sistemos sutrikimais. Saugikliai atlieka gyvybiškai svarbų vaidmenį apsaugant automobilio elektros grandines nuo perkrovų ir trumpųjų jungimų. Šiame vadove pateikiama išsami informacija apie saugiklių ir relių dėžių vietas bei jų paskirtį.

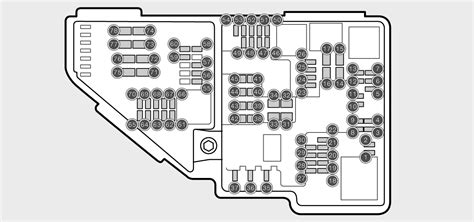

Saugiklių dėžutė salone
Pagrindinė saugiklių dėžutė yra įsikūrusi pirštinių skyriuje (daiktadėžėje) priešais priekinį keleivį. Norėdami pasiekti saugiklius, atsukite atitinkamus fiksatorius. Dažnai ant dangtelio vidinės pusės yra nurodyta schema, tačiau dėl skirtingų modifikacijų rekomenduojama vadovautis išsamiu sąrašu.
Saugiklių ir relių paskirtis salone (pagrindiniai elementai)
| Saugiklio Nr. | Amperai (A) | Funkcija |
|---|---|---|
| F28 | 5A | A/C ECM, A/C kompresoriaus magnetinės sankabos relė |
| F47 | 20A | Cigarečių degiklio saugiklis (priekinis priedų lizdas) |
| F50 | 40A | Šildytuvo / oro kondicionieriaus ventiliatoriaus jungiklis |
| F63 | 7.5A | A/C kompresoriaus magnetinės sankabos relė |
Taip pat už pirštinių dėžės yra sumontuotos šios relės: 1 - kuro siurblio relė, 3 - rūko žibinto relė, 4 - garso signalo relė.
Kaip pakeisti priekiniai pakabos spyruoklė BMW 3 (E46) [PAMOKA AUTODOC]
Saugiklių ir relių dėžė variklio skyriuje
Šis įrenginys yra variklio skyriaus gale, šalia priekinio stiklo valytuvų mechanizmo. Jame yra išdėstytos svarbios relės, atsakingos už variklio darbą ir pagrindines sistemas.
Variklio skyriaus elementų žymėjimas
- 1: Elektroninis variklio valdymo blokas
- 2: Elektroninis transmisijos valdymo blokas
- 3: Valytuvo variklio relė
- 4: Variklio valdymo relė (benzinas)
- 5: Variklio valdymo relė (dyzelinis)
- 6: Atbulinės eigos šviesos relė
Saugiklis F4 (30A) šiame bloke yra atsakingas už degalų siurblio relę, išmetimo oro siurblio relę ir oro kondicionieriaus kompresoriaus magnetinės sankabos relę (316i / 318i / 330i modeliams).
Oro kondicionavimo sistemos diagnostika
Jei susidūrėte su problema, kai oro kondicionierius nustoja veikti, o kompresoriaus „sankaba“ neįsijungia, svarbu patikrinti ne tik saugiklius, bet ir laidų vientisumą bei freono slėgį. Dažnai pasitaiko situacijų, kai sankabos mechanizmas mechaniškai „nepritraukia“, nors elektros maitinimas yra tiekiamas. Tokiu atveju rekomenduojama patikrinti relės veikimą (saugikliai F28, F63 salone) bei kompresoriaus valdymo grandinę.
Saugiklių tikrinimas ir keitimas
- Vizuali patikra: Perdegęs saugiklis dažnai turi nutrūkusį laidą viduje.
- Multimetras: Naudokite jį, kad įsitikintumėte, jog saugiklis praleidžia srovę.
- Keitimas: Išimkite saugiklį specialiu ištraukikliu ir pakeiskite jį nauju, tik tokios pačios amperų vertės.
Svarbu: Nenaudokite didesnės amperų vertės saugiklių, nei numatyta gamintojo, nes tai gali sukelti rimtą elektros sistemos pažeidimą ar gaisrą.
