Dujinių spyruoklių, dažnai vadinamų dujiniais amortizatoriais, montavimas iš pradžių gali atrodyti sudėtingas, tačiau turint šiek tiek žinių ir tinkamus įrankius, tai galima atlikti lengvai ir efektyviai. Dujinės spyruoklės yra universalūs komponentai, naudojami įvairiems tikslams - nuo automobilių gaubto atramų iki RV durų ir biuro kėdžių reguliavimo sistemų. Jos užtikrina sklandų ir kontroliuojamą judėjimą, ilgaamžiškumą ir patogumą.
Pasiruošimas montavimui
Tinkamos dujinės spyruoklės pasirinkimas
Prieš pradedant montavimo procesą, labai svarbu pasirinkti konkrečiam pritaikymui tinkamą dujinę spyruoklę. Dujinės spyruoklės skiriasi ilgiu, eigos ilgiu ir galia, todėl labai svarbu rasti tą, kuri atitinka jūsų poreikius. Atidžiai įvertinkite baldo svorį, reikalingą atidarymo kampą ir vietą, kurioje bus montuojama spyruoklė.
Reikalingi įrankiai
Norint sėkmingai sumontuoti dujinę spyruoklę, jums reikės kelių pagrindinių įrankių. Paprastai tai yra:
- Matavimo juosta arba liniuotė
- Grąžtas su tinkamo skersmens grąžtais (Ø 3.5 mm, Ø 5 mm arba Ø 6.0 mm, priklausomai nuo varžtų tipo)
- Atsuktuvas (arba suktukas)
- Pieštukas arba žymeklis žymėjimui
- Apsauginiai akiniai ir pirštinės
Laikiklių tvirtinimas
Jei montuojant reikia naudoti tvirtinimo kronšteinus, svarbu juos saugiai pritvirtinti prieš tvirtinant dujinę spyruoklę. Įsitikinkite, kad laikikliai tvirtai pritvirtinti prie paviršiaus, kuriame jie bus montuojami. Tvirtinimui gali būti naudojami medvaržčiai (pvz., Ø 3.5 mm plieniniai, gręžimo gylis iki 8 mm) arba eurovaržtai (pvz., Ø 6.0 mm, nikeliuoti).
Dujinės spyruoklės paruošimas
Prieš pradedant montavimą, dujinę spyruoklę rekomenduojama iki galo suspausti mažiausiai tris kartus. Šis procesas padės pašalinti baliono viduje esantį orą ir užtikrinti optimalų veikimą.
Oro pagalvių ir amortizatorių montavimas į kemperius, žibintų reguliavimas, antikorozinis padengimas
Montavimo eiga
1. Atstumo matavimas
Išmatuokite atstumą tarp tvirtinimo laikiklių arba tvirtinimo taškų, kad nustatytumėte tinkamą dujinės spyruoklės ilgį. Šis matavimas yra kritiškai svarbus siekiant užtikrinti, kad durelės atsidarytų ir užsidarytų tinkamai.
2. Pirmo galo tvirtinimas
Naudodami pateiktus varžtus arba kitus tvirtinimo elementus, pritvirtinkite vieną dujinės spyruoklės galą prie laikiklio arba tvirtinimo taško. Įsitikinkite, kad tvirtinimas yra stabilus ir patikimas.
3. Antro galo tvirtinimas
Pritvirtinkite kitą dujinės spyruoklės galą prie antrojo laikiklio ar tvirtinimo taško. Gali prireikti šiek tiek paspausti ar ištempti spyruoklę, kad ji tilptų į vietą.
4. Funkcionalumo patikrinimas
Sumontavus dujinę spyruoklę, patikrinkite jos funkcionalumą. Kelis kartus atidarykite ir uždarykite dureles, kad įsitikintumėte, jog judėjimas yra sklandus, kontroliuojamas ir be strigimų.
Sistemingai atlikdami šiuos veiksmus, galite lengvai ir greitai sumontuoti dujinę spyruoklę. Nepamirškite pasirinkti konkrečius poreikius atitinkančios dujinės spyruoklės, susirinkti reikiamus įrankius ir stropiai laikytis instrukcijų.
„Blum“ amortizatorių tipai ir jų pritaikymas
„Blum“ siūlo platų amortizatorių asortimentą, užtikrinantį sklandų baldų durelių ir stalčių užsidarymą. Tarp jų yra:
Priklijuojami durelių amortizatoriai
Šie amortizatoriai yra pagaminti iš natūralios spalvos nailono ir skirti smūgiui sušvelninti. Jų tarpas yra 2 mm, todėl jie idealiai tinka standartinėms durelėms, kurioms reikalingas minkštas uždarymas.
Įgręžiami durelių amortizatoriai
Šie dvikomponenčiai amortizatoriai yra pilkšvos spalvos (RAL 9006) ir pagaminti iš nailono. Jie skirti naudoti su TANDEM pilno ištraukimo BLUMOTION (modeliai 560H | 560F) ir TANDEM dalinio ištraukimo BLUMOTION (modeliai 550H | 550F) sistemomis. Taip pat jie tinkami tik vidiniams stalčiams.
TANDEM bėgelių sistemos priedai
Kataloge pateikiama detali informacija apie įvairius priedus TANDEM bėgelių sistemoms, įskaitant medvaržčius su skirtingais skersmenimis (Ø 3.5 mm ir Ø 6.0 mm), centravimo grąžtus ir keičiamus grąžtus.
- Medvaržčiai: Skersmuo Ø 3.5 mm, medžiaga: plienas, grūdintas plienas. Gręžimo skersmuo: Ø 5 mm, gręžimo gylis iki 8 mm.
- Eurovaržtas: Skersmuo: Ø 6.0 mm, medžiaga: plienas, spalva: nikeliuota.
- Centravimo grąžtas: Skersmuo: Ø 2.7 mm. Detalės Nr.: M01.ZZ03.01.
TANDEM sistemoms skirtų varžtų pavyzdžiai:
| Ilgis X (mm) | Diametras (mm) | Detalės Nr. |
|---|---|---|
| 15.0 | Ø 3.5 | 609.1500 |
| 17.0 | Ø 3.5 | 609.1700 |
Eurovaržtų duomenys:
| Ilgis X (mm) | Diametras (mm) | Detalės Nr. |
|---|---|---|
| 10.0 | Ø 6.0 | 661.1000.HG |
| 11.5 | Ø 6.0 | 661.1150.HG |
| 13.0 | Ø 6.0 | 661.1300.HG |
| 14.5 | Ø 6.0 | 661.1450.HG |
| 20.0 | Ø 6.0 | 661.2000.HG |

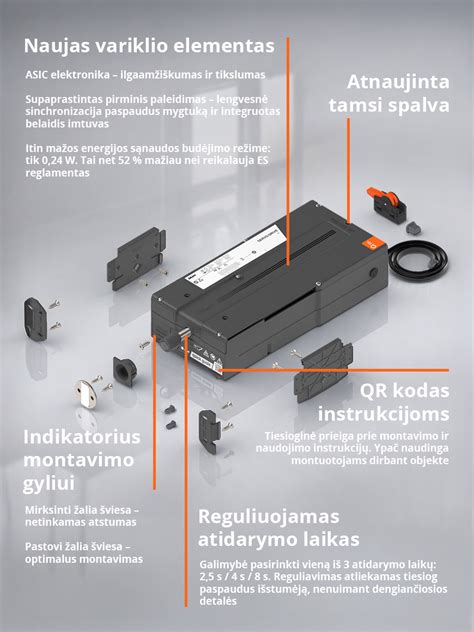

SERVO-DRIVE ir SERVO-DRIVE flex sistemos
SERVO-DRIVE flex yra speciali elektrinė atidarymo sistema, skirta šaldytuvams ir šaldikliams, kurių nišos aukštis yra mažesnis nei 1700 mm. Šiai sistemai būtinas „Blum“ distancinis amortizatorius, kuris sukuria ir palaiko 2 mm suveikimo tarpelį. Projektuojant svarbu atsižvelgti į lanksto plokštelę ir fasado-variklio elementą. Montuojant „Blum“ distancinį amortizatorių, svarbu užtikrinti tinkamą tarpelį.
SERVO-DRIVE jungiklis
Jungiklis montuojamas stalviršio aukštyje, užtikrinant patogų ir lengvą pasiekiamumą.
Vietos poreikis ir saugus atstumas
Tvirtinant transformatorių dugne arba ant sienos, būtina išlaikyti 30 mm saugų atstumą nuo apatinės transformatoriaus briaunos arba fasado krašto, taip pat nuo gretimų elementų. Svarbu užtikrinti oro cirkuliaciją, kad transformatorius neperkaistų ir būtų užtikrintas ilgas tarnavimo laikas.
Bendrosios baldų naudojimo ir priežiūros taisyklės
Siekiant užtikrinti baldų ilgaamžiškumą ir nepriekaištingą veikimą, svarbu laikytis bendrųjų naudojimo ir priežiūros taisyklių.
Pastatymo vieta
Korpusiniai baldai statomi sausose, gerai vėdinamose patalpose (aplinkos temperatūra: nuo 5 iki 35°C, santykinis oro drėgnumas: 45 ÷ 55%). Saugoti baldus nuo periodiškos aplinkos sąlygų kaitos - nuo ypatingai sausos iki drėgnos, nes baldų konstrukcinių plokščių sudėtyje yra medžiagų, kurios reaguoja į aukštos temperatūros poveikį ir drėgmę. Šie aplinkos faktoriai gali pakenkti baldų arba jų detalių surinkimo kokybei, ilgaamžiškumui ir funkcionalumui.
Kontaktas su vandeniu ar garais
Vengti tiesioginio kontakto su vandeniu ar garais. Ypatingas dėmesys turi būti skiriamas baldams, pagamintiems iš laminuotos medienos drožlių plokštės (LMDP). Kritinė plokštės vieta - briauna (kantas). Per ją prasiskverbęs vanduo (skystis) į vidų padaro neatitaisomą žalą, plokštė pradeda brinkti ir „išsipučia“. Todėl išpylus vandens ar kito skysčio jį reikia nedelsiant nuvalyti.
UV spindulių įtaka
Vengti tiesioginių saulės spindulių, nes gali susilpnėti (LMDP) chromatinės charakteristikos, lyginant su kitomis detalėmis, kurias mažiau veikė tiesioginė saulės šviesa. Todėl keičiant ar papildant atskiras baldų detales skirtingu metu, jų spalva gali skirtis. Tai nėra nekokybiškos plokštės/baldo detalės požymis.
LMDP degumas
Saugoti nuo tiesioginės ugnies, šylančių, karštų paviršių. Nesukelti terminio „šoko“, kai viena baldų dalis yra ypatingai šildoma ar šaldoma: statant baldus arti kaitinimo radiatoriaus, židinio, oro kondicionieriaus. Tai gali pakenkti baldų kokybei, deformuotis plokštė, pažeidžiamas plokštės paviršius, baldo funkciškumas.
Daiktų krovimo taisyklės
Ant durelių, lentynų draudžiama tvirtinti ar kabinti papildomus daiktus. Kraudami daiktus lentynose vadovaukitės tokiu principu: sunkiausius - arčiau kraštų (atramų), lengviausius - centre. Aukštose indaujose, sekcijose stenkitės sunkiausius daiktus sudėti apatinėse lentynose ar spintelėse, o viršuje - lengvesnius - taip baldai bus stabilesni.
Didžiausi apkrovimai
- Lentynų, tvirtinamų prie sienos su dekoratyviniais laikikliais, didžiausia apkrova - 20 kg/m2.
- Į stalčius leistina dėti:
- Guolinių bėgelių maksimali apkrova - 25 kg.
- Hettich bėgelių maksimali apkrova - 25 kg.
- Paslėptų bėgelių maksimali apkrova - 25 kg arba 40 kg (speciali sistema).
- Į pakabinamą spintelę leistina dėti iki 25 kg.
Reguliavimas
Jei baldų durelės ar stalčiai varstosi netinkamai, patikrinkite, ar baldas stovi taisyklingai lygiagrečiai grindims. Jei ne, pakoreguokite baldo padėtį. Baldų duris ir stalčius rekomenduojama laikyti uždarytus, kad būtų išvengta baldų durų vyrių ir stalčių bėgelių deformacijos.
Draudimai
- Vartotojui perrinkinėti pagamintus baldus.
- Stotis ar suptis ant baldų, nes galite pažeisti konstrukciją.
- Baldų negalima veikti stipria, koncentruota, taškine jėga.
- Atidarinėti kelių durelių arba stalčių vienu metu.
- Perstatinėti baldus, kai jie yra prikrauti daiktų.
