Automobilių diagnostika šiandien yra būtinas modernių transporto priemonių priežiūros ir remonto etapas. Kiekvienas automobilis turi savo kompiuterinę sistemą, kuri nuolat stebi įvairių komponentų veikimą ir fiksuoja nuokrypius nuo normos. Šie nuokrypiai dažnai pasireiškia klaidų kodais, kurie, naudojant specializuotus diagnostikos įrankius, gali būti analizuojami ir iššifruojami.
Tai leidžia specialistams ir automobilių mechanikams, pasinaudojus diagnostikos prietaisu, nustatyti priežastį, kodėl automobilis nefunkcionuoja taip, kaip turėtų. Tiems, kurie nori išvengti dažnesnių apsilankymų pas mechanikus, tai yra problemos sprendimas.

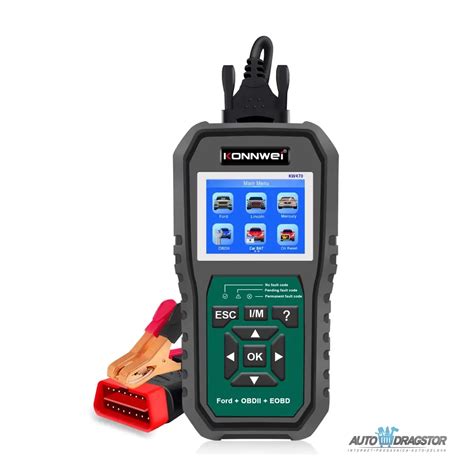

Kas yra OBD2 skeneris ir kaip jis veikia?
OBD2 (On-Board Diagnostics) skeneris yra efektyvus įrankis, jungiamas į specialų lizdą automobilyje ir nuskaitantis visų valdymo blokų teikiamą informaciją. Tai apima klaidų kodus ir gyvus parametrus, pvz., slėgio, temperatūros ir greičio duomenis. Visą šią informaciją pateikia įvairūs automobilyje įmontuoti jutikliai. Įprastai klaidų kodai atsiranda, kai rodikliai viršija ribas arba jutikliai visiškai nebereaguoja.
Pažangesni diagnostikos įrankiai gali atlikti įvairias aptarnavimo funkcijas ir net kodavimą, kuris būtinas šiuolaikiniuose automobiliuose keičiant tam tikras detales. Šiuolaikinė automobilių diagnostika privaloma visiems automobiliams JAV tapo nuo 1996 m., o Europoje - nuo 2004 m.
OBD2 skenerių rūšys
Šiandien galima įsigyti pačių įvairiausių automobilių diagnostikos skenerių. Pigiausia ir paprasčiausia šio skaitytuvo versija - OBD2 automobilių diagnostikos klaidų skeneris su „Bluetooth“ funkcija. Šį prietaisą galima naudoti kartu su išmaniuoju telefonu. Įprastai tokie skeneriai kainuoja vos keletą eurų ir gali nuskaityti klaidų kodus bei pateikti paprasčiausius gyvus parametrus, tad yra optimalus pasirinkimas eiliniam vairuotojui. Jie yra prijungiami per „Bluetooth“ funkciją ar USB jungtį. Mobilieji telefonai turi turėti tam skirtą aplikaciją. Tai dažniausiai būna įvairiausios jungtys, kurios veikia tokiu pačiu principu kaip ir mobiliesiems telefonams skirta diagnostikos įranga, duomenis gauna per „Bluetooth“ funkciją ar USB laidą.
Tiems, kurie nori patys remontuoti automobilius, derėtų rinktis brangesnius OBD2 skenerius, kurie taip pat gali atnaujinti aptarnavimo intervalus, aktyvuoti aptarnavimo funkcijas keičiant stabdžių kaladėles ir nuskaityti daugiau gyvų parametrų. Tokių įrankių kaina dažniausiai prasideda nuo maždaug 90 Eur ir daugiau, priklausomai nuo funkcijų.
Profesionalūs OBD2 diagnostikos prietaisai ne visada tinka įprastiems automobilių diagnostikos skeneriams, mat jie turi būti tinkami viskam - nuo alyvos iki variklio keitimo. Klaidų nuskaitymas ir gyvų parametrų patikra yra juokai palyginti su neaprėpiamomis kodavimo ir programavimo galimybėmis, kurias suteikia profesionalūs OBD2 diagnostikos prietaisai. Turėdamas tinkamus įrankius, profesionalus autoelektrikas gali pakoreguoti kiekvieną įmanomą šiuolaikinio automobilio parametrą. Visgi tokie įrankiai kainuoja tūkstančius ir yra pernelyg sudėtingi įprastam vartotojui.
Kaip nuskaityti OBD2 klaidų kodus
Klaidų nuskaitymas yra svarbiausia automobilio diagnostikos dalis. Visgi norint naudotis OBD2 skeneriu, pirmas ir svarbiausias žingsnis yra išmokti juo naudotis. Diagnostikos įrankių valdymas skiriasi priklausomai nuo modelio, tačiau esminis jų visų principas yra panašus:

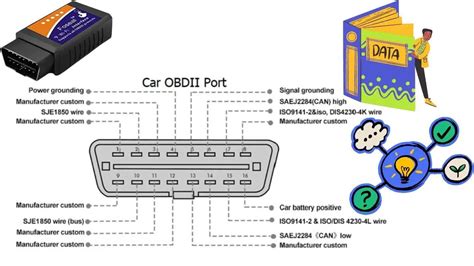

- Prijunkite skaitytuvą. Visi šiuolaikiniai automobiliai turi OBD2 jungtį, kuri įprastai montuojama po vairu arba centrinėje konsolėje. Šis lizdas dažniausiai būna uždengtas plastikiniu dangteliu, tad raskite jį ir prijunkite savo skaitytuvą. Daugelis šiuolaikinių skaitytuvų yra belaidžiai, tad įsitikinkite, kad įjungėte „Bluetooth“ ryšį.
- Įjunkite degimą. Diagnostikos atlikti nepavyks neįjungus automobilio degimo, taigi, prieš atliekant nuskaitymą įjunkite degimą. Išjunkite žibintus, radiją ir kondicionierių, kad maksimaliai sumažintumėte elektros energijos suvartojimą. Dauguma automobilių leis nuskaityti klaidas dirbant varikliui. Klaidų kodai yra saugomi ir nedings tol, kol nebus ištrinti, tačiau variklio užvedimas yra naudingas norint patikrinti gyvus parametrus ir jų rodmenis.
- Pasirinkite savo transporto priemonę. Prijungus OBD2 skaitytuvą ir įjungus degimą, galima pasirinkti automobilio markę, modelį ir specifikacijas. Visa tai būtina tam, kad įrankis galėtų tinkamai nustatyti valdymo blokus ir teisingai apdoroti duomenis. Daugelis šiuolaikinių diagnostikos įrankių turi automatinę atpažinimo sistemą, kuri nuskaito automobilio VIN kodą ir paruošia visą svarbiausią informaciją. Be to, VIN kodą galite įvesti ir rankiniu būdu, jei skeneriui jo nepavyksta nuskaityti automatiškai.
- Atlikite klaidų nuskaitymą. Galiausiai pasirinkite klaidų nuskaitymo nustatymus. Dauguma skenerių leidžia pasirinkti, kuriuos blokus nuskaityti, kartu leisdami pasirinkti ir visų prieinamų blokų nuskaitymą. Jei kyla sunkumų ieškant šių nustatymų, jums turėtų padėti programėlėje esantis pagalbos puslapis arba naudotojo instrukcija. Priklausomai nuo automobilio modelio, pilnas nuskaitymas turėtų trukti nuo kelių sekundžių iki kelių minučių.
- Išnagrinėkite pateiktus klaidų kodus. Klaidų kodai, matomi atlikus nuskaitymą, yra pagrindinė priežastis, kodėl skydelyje įsižiebė vienas ar kitas perspėjimo indikatorius. Kartais kodai yra ganėtinai tiesmuki, pvz., „00287 - ABS rato greičio jutiklis; galas dešinė“. Tokia klaida veikiausiai reiškia, kad galinį dešinį ABS jutiklį reikia pakeisti. Visgi neretai klaidų kodai slepia gerokai daugiau nei gali atrodyti. Pvz., kodas „P0171 - Sistema per liesa (1 blokas)“ reiškia, kad degalų mišinys yra per liesas, tačiau tai gali lemti ir užsikimšęs degalų filtras, netinkamai veikiantis degalų siurblys, vakuumo nuotėkis, įvairūs jutiklių gedimai ir krūva kitų priežasčių.
Kaip naudoti OBD-II nuskaitymo įrankį
Specialistai pataria: nuskaitykite gyvus parametrus
Galimybė nuskaityti gyvus parametrus gali gerokai pagelbėti sprendžiant įvairias problemas. Dauguma valdymo blokų turi papildomą sekciją, atsakingą už gyvus parametrus. Tarkime, kad automobilio galia pastebimai sumažėjo, ir vienintelis randamas klaidos kodas praneša, kad transporto priemonė veikia saugumo režimu. Tokiu atveju galite patikrinti, ar degalų ir kompresijos slėgis, oro paėmimo srautas ir įsiurbimo kolektoriaus slėgis yra normalūs.
Visgi net turint galimybę pasinaudoti visomis šiomis funkcijomis gali prireikti pagalbos bandant išsiaiškinti klaidų kodus ir jų šaltinius. Klaidų nuskaitymas yra problemos nustatymo dalis, tačiau klaidų kodai ne visada tiksliai nurodo gedimo priežastį. Net jei kompiuterio diagnostika nurodo oro srauto matuoklės gedimą, autoelektrikai naudodami multimetrą patikrina, ar šis jutiklis tikrai sugedęs, kad išvengtų bereikalingo detalės keitimo. Dažnai apgaulingi klaidų kodai pasirodo dėl pažeistų laidų, atsilaisvinusių sujungimų ir korozijos.
Kaip pašalinti klaidų kodus
Nustačius problemą, kažkam reikia ją pataisyti ir vėl atlikti nuskaitymą. Jei klaida nebepasirodo, bėda tikriausiai išspręsta, ir galite riedėti toliau.
Daugelis žmonių, gavę diagnostikos kodą, pirmiausia galvoja: „O gal tiesiog ištrinti ir pamiršti?” Techniškai tai padaryti paprasta - beveik visi skaitytuvai turi „Clear Codes” funkciją. Paspaudžiate mygtuką, kodai išnyksta, „Check Engine” lemputė užgęsta, ir atrodo, kad problema išspręsta. Bet realybė šiek tiek kitokia. Jei problema iš tiesų egzistuoja, kodas grįš. Gali praeiti kelios valandos ar kelios dienos, bet sistema vėl aptiks tą pačią klaidą ir vėl uždegs lemputę. Tai kaip bandyti gydyti karštligę šaltu dušu - laikinai padeda, bet problemos nesprendžia.
Yra situacijų, kai kodų ištrynimas turi prasmės. Pavyzdžiui, jei pataisėte problemą patys - pakeitėte žvakę ar jutiklį - tuomet reikia ištrinti senus kodus, kad sistema galėtų pradėti nuo švarios lentos. Arba jei pirkote naudotą automobilį ir jame yra senų, neaktualių kodų iš praeities.

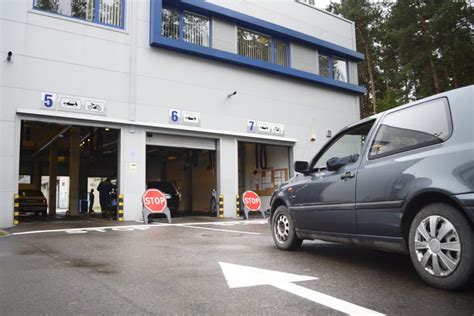

Bet jei tiesiog trinsite kodus nesuprasdami problemos, galite susikurti dar daugiau bėdų. Kai kuriose šalyse automobilis nepraeina techninės apžiūros, jei sistema nėra „ready” - tai reiškia, kad po kodų ištrynimo turi praeiti tam tikras laikas ir nuvažiuoti tam tikras atstumas, kad visos diagnostikos sistemos vėl būtų pilnai patikrintos. Tai gali užtrukti nuo 50 iki 200 kilometrų, priklausomai nuo automobilio.
Automobilių gedimų kodų struktūra ir reikšmės
Automobilių kompiuterinė diagnostika remiasi klaidų kodų sistema, kuri padeda identifikuoti galimas problemas. Šie kodai skirstomi į kelias grupes, kiekviena turinti savo specifines reikšmes. Dažniausiai naudojama sistema yra OBD-II (On-Board Diagnostics), kur kodai susideda iš penkių simbolių. Kiekvienas klaida automobilio yra užrašoma dviem kodais. Pirmąją šių kodų reikšmę nustato kiekvienas gamintojas atskirai, antroji kodų reikšmė yra priskiriama pagal automobilių inžinierių sąjungos (SAE) patvirtintą struktūrą.
Klaidų kodų tipai
Pirmasis simbolis nurodo sistemos tipą:
- P - transmisija (powertrain), variklio sistema. Tai pats dažniausias kodų tipas, nes būtent čia vyksta daugiausia procesų.
- B - kėbulas (body), susiję su automobilio kėbulo sistemomis, pavyzdžiui, oro pagalvėmis ir saugos sistemomis.
- C - važiuoklė (chassis), apima važiuoklės sistemas, pavyzdžiui, stabdžius ar pakabą.
- U - tinklo ryšiai (network), nurodo tinklo problemas, susijusias su transporto priemonės komunikacija, kai skirtingos automobilio sistemos negali tarpusavyje susikalbėti.
Antrasis simbolis (skaitmuo) nurodo kodo tipą:
- 0 - standartizuotas SAE kodas (universalus, standartizuotas visoms markėms).
- 1, 2, 3 - gamintojo specifinis kodas, ir jo reikšmė gali skirtis priklausomai nuo automobilio markės.
Trečiasis simbolis taip pat yra skaitmuo, kuris svyruoja nuo 1 iki 8 ir parodo, kuri posistemė turi bėdų. Ketvirtasis ir penktasis simboliai identifikuoja tikslią transporto priemonės problemą.
Dažniausiai pasitaikantys klaidų kodai ir jų reikšmės
Yra keletas klaidų kodų, kuriuos mechanikai mato beveik kasdien:
- P0300 - atsitiktinė variklio uždegimo klaida (atsitiktinis uždegimo pertrūkių kodas). Tai reiškia, kad viename arba visuose cilindruose neužsidega degusis mišinys.
- P030X (pvz., P0301, P0302 ir t.t.) - nurodo neuždegimo problemas konkrečiame cilindre. Pavyzdžiui, kodas P0303 nurodo, jog problema yra trečiame cilindre. Dažniausiai kalta žvakė, uždegimo ritė arba degalų purkštukas.
- P0420 - katalizatoriaus efektyvumo sumažėjimas. Dažnai tai nereiškia, kad katalizatorius iš karto sugedo - gali būti, kad tiesiog deguonies jutiklis duoda netikslią informaciją, arba variklis dega ne visai optimaliai.
- P0171 ir P0174 - degalų mišinys per liesas. Automobilis gauna per daug oro arba per mažai degalų. Priežastys gali būti įvairiausios: nuo paprastos oro srauto jutiklio taršos iki vakuuminių žarnelių nutekėjimo. Kartais net blogai veikiantis degalų siurblys gali sukelti šiuos kodus.
- P0130-P0167 serija - deguonies jutiklio kodas. Nebūtinai reiškia, kad jutiklis sugedo. Gali būti, kad variklis dega netinkamai dėl visai kitų priežasčių - blogų žvakių, užsikimšusių purkštukų ar net vakuuminio nuotėkio. Jutiklis tiesiog praneša apie tai, ką mato, ir sistema interpretuoja tai kaip jutiklio problemą.
- U0100 - prarastas ryšys su variklio valdymo moduliu (tinklo komunikacijos klaida). Tai gali būti rimta problema, nes be šio ryšio automobilis tiesiog neveiks normaliai. Kartais tai būna paprasta - atsilaisvinęs kontaktas ar pažeistas laidas, bet gali būti ir rimtesnių elektronikos gedimų.
- P0440 serijos kodai - degalų garų sistema. Kartais atsiranda tiesiog dėl netvirtai užsukto degalų bako dangtelio.
- B0010 - oro pagalvės jutiklio klaida.
- B0030 - priekinės oro pagalvės problema.
- C0031 - kairiojo priekinio rato jutiklio klaida.
- C0040 - priekinio ratų stebėjimo sistema.
Iš viso galima skaičiuoti kiek daugiau nei 5000 įvairių kodų, kurie gali parodyti jūsų automobilio problemas. Svarbu nepamiršti, kad kodai gali kartotis, todėl būtina atlikti išsamesnę diagnostiką, kad būtų nustatyta tiksli problema ir ją pašalinti.

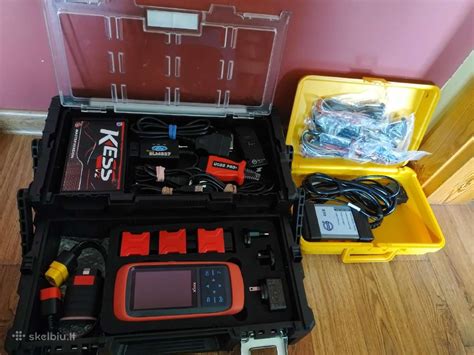

Automobilių diagnostikos įranga ir technologijos
Automobilių kompiuterinė diagnostika remiasi pažangiomis technologijomis, leidžiančiomis atpažinti ir analizuoti įvairius transporto priemonių gedimus. Ši procedūra apima ne tik klaidų kodų nuskaitymą, bet ir detalesnę sistemų analizę, kuri padeda užtikrinti automobilio efektyvumą ir saugumą.
Diagnostikos skeneris gauna tam tikrus rodmenis iš automobilio valdymo bloko, kurie gaunami iš variklio ir kitų automobilyje esančių mechanizmų, kurie turi jutiklius. Programinė įranga juos verčia į kodus, kuriuos skaito skeneris. Šie kodai parodo kurioje vietoje yra problema.
Šiuolaikinės diagnostikos priemonės
Modernios diagnostikos priemonės dažnai turi specializuotą programinę įrangą, leidžiančią ne tik nuskaityti klaidų kodus, bet ir atlikti gilesnę analizę. Su šiais įrenginiais galima tikrinti įvairias sistemas, įskaitant variklį, transmisiją ir stabdžių sistemas. Be to, naudojant skaitmeninius oscilloskopus ar multimetrą, galima tiksliai matuoti elektros signalus ir detaliau tirti sudėtingesnes problemas.
Nuotolinė diagnostika - dar vienas modernios technologijos privalumas. Tai itin naudinga automobilių servisuose, nes leidžia stebėti transporto priemonės būklę realiu laiku. Tokiu būdu technikai gali iš anksto įvertinti situaciją ir suplanuoti remonto darbus, taip sutrumpinant automobilio priežiūros laiką.
Diagnostikos įranga nuolat tobulinama, siekiant atitikti naujausias automobilių pramonės tendencijas. Gamintojai ir techniniai specialistai investuoja į naujas technologijas, kad galėtų dirbti su vis sudėtingesnėmis transporto priemonėmis, įskaitant hibridinius ir elektrinius automobilius, kurie reikalauja specifinių žinių ir įrankių.
Be to, šiuolaikiniai diagnostikos įrenginiai dažnai turi duomenų analizės funkcijas. Jos leidžia analizuoti surinktus duomenis ir generuoti ataskaitas, kas padeda ne tik identifikuoti problemas, bet ir stebėti transporto priemonės būklę. Tai leidžia savininkams priimti informuotus sprendimus dėl priežiūros ir remonto.
Kaip naudoti OBD-II nuskaitymo įrankį
Populiarūs diagnostikos įrenginiai
Rinkoje yra daug skirtingų diagnostikos įrangos rūšių, kurios apima nešiojamus, port jungtis, skenavimo įrankius, jack kabelius ir kitus įrenginius, kurie supranta automobiliuose esamą programinę įrangą. Štai keletas pavyzdžių:
- Autel MaxiCOM MK808: populiarus dėl savo greitumo, funkcionalumo ir patikimumo.
- Launch X431 V+: plačiai naudojamas remonto specialistų dėl savo įspūdingų funkcijų ir savybių.
- Autel MaxiDAS DS808: puikus pasirinkimas tiek remonto specialistams, tiek patiems vairuotojams.
- Innova 3100j: puikus pasirinkimas patiems vairuotojams, norintiems prižiūrėti savo automobilį.
- Autel DS708 automobilių diagnostikos prietaisas ir analizės sistema: rodo informaciją daugiau nei 50 skirtingų transporto priemonių Europos ir Azijos markių ir modelių.
- Autel MaxiScan MS300: suderinamas su visais automobiliams, pagamintiems nuo 1996 metų, skaito tiek OBD II ir CAN kodus.
- Innova 3160 diagnostikos diagnostinis įrankis: veikia su visomis transporto priemonėmis pagamintomis nuo 1996 metų. USB kabelis leidžia vartotojams atnaujinti skenerį per kompiuterį.
- Actron CP9575: leidžia vartotojams peržiūrėti daugiau nei 15,000 kodų, kurie yra konkretūs gamintojų kodai ar bendro pobūdžio. Šie kodai gali būti arba OBD II arba CAN, suteikiant vartotojams didesnių galimybių.
- Innova 3140 OBD2 / OBD1 diagnostinis įrankis: nuskaito kodus senesnėms transporto priemonėms, taip pat ir naujesnėms. OBD I skaitytuvas tinka automobiliams pagamintiems nuo 1981 iki 1995, todėl suteikia vartotojams daugiau universalumo.
Launch X-431 GDS buvo sukurtas specialiai sunkvežimiams ir dyzeliniams automobiliams, įrenginys dirba su Windows XP operacine sistema. Launch X-431 GDS leidžia vartotojams naudotis internetinėmis paslaugomis, pavyzdžiui: duomenų atnaujinimas ar elektroninis paštas. Įrenginys turi techninių naujovių, kurios leidžia įrenginį sujungti su visa X-431 įrenginių šeima. Žaibiškai greitas ir ypač gerai sukomplektuotas LAUNCH auto diagnostikos prietaisas: naudodamiesi Wi-Fi galite su šiuo auto diagnostikos prietaisu paprastai ir lengvai valdyti “online” duomenis.
Verta atkreipti dėmesį, kad ne visi automobilių diagnostikos įrenginiai yra suderinami su visais automobilių modeliais. Automobilių diagnostikos įrangos kaina gali skirtis priklausomai nuo jos funkcionalumo ir kokybės. Profesionalia diagnostikos įranga yra vienas iš geresnių pasirinkimų norint remontuoti automobilį pačiam, nes tokiuose įrenginiuose būna tobulesnis funkcionalumas, kad kiekvienas suprastų kaip ir ką daryti su juo.
Apie kiniškas klastotes
Kiniškos klastotės vis labiau įsitvirtina mūsų kasdieniniame pasaulyje, o tai apima ir automobilių diagnostikos įrangą. Dažnai bandoma kopijuoti garsių prekės ženklų produkciją, pavyzdžiui, Launch. Originali Launch X-431 Pro produkcija yra skirta Europos rinkai, o kiniškos klastotės, tokios kaip Launch 5C Pro, skirtos Azijos rinkai. Oficialioje Launch Europos atstovybės puslapyje galima patikrinti gaminio autentiškumą. Svarbu pirkti iš oficialių atstovybių, kad būtų suteikta garantija. Nusipirkus Launch X-431 Pro iš oficialios Launch produkcijos atstovybės Lietuvoje, diagnostinio įrenginio programinę įrangą būtų galima atsinaujinti visoje Europoje. Kiniško klono Europoje nebūtų įmanoma atnaujinti dėl perrašytos programinės įrangos, todėl jis stringa ir funkcionalumas yra žymiai prastesnis. Jeigu kiniška Launch produkcijos klastotė sugestų, ją tektų siųsti remontuoti į Kiniją. Geriau nepagailėti pinigų oficialiai Launch produkcijai, nes praėjus tam tikram momentui, pinigų gali tekti išleisti žymiai daugiau, nei buvo verta kiniška klastotė. Kadangi kiniška klastotė yra gaminama Kinijos rinkai, su klastote negalima atlikti kai kurių funkcijų europietiškiems automobiliams. Pavyzdžiui, oficialus Launch X-431 Pro diagnostikos įrenginys galės atlikti daugiau darbų kompiuterinės diagnostikos metu su Audi automobiliu, o kiniškas gaminys galės atlikti tik paprastesnius darbus, nors abiejų gaminių dizainas yra vienodas.
Kaip naudoti OBD-II nuskaitymo įrankį
Reguliarios diagnostikos svarba
Klaidų kodų iššifravimas yra esminis procesas, leidžiantis greitai nustatyti problemas, galinčias paveikti automobilio veikimą. Tai ypač svarbu, nes kai kurie gedimai, kaip variklio ar stabdžių sistemos sutrikimai, gali sukelti rimtų pasekmių. Pavyzdžiui, anksti atpažinus transmisijos problemas, galima išvengti didesnių gedimų ir avarijų.
Reguliari kompiuterinė diagnostika ne tik leidžia sutaupyti laiką ir pinigus, bet ir užtikrina, kad automobilis veiktų efektyviai ir saugiai. Tokie patikrinimai gali užkirsti kelią rimtesniems gedimams, kurie vėliau gali sukelti didelių remonto išlaidų ar net avarijų. Technologijoms tobulėjant, automobilių kompiuterinė diagnostika vis dažniau integruojama į kasdienį automobilių aptarnavimą. Dėl to vairuotojai gali jaustis saugiau ir užtikrintai naudotis savo transporto priemonėmis.
Klaidų kodų iššifravimas taip pat suteikia savininkams išsamią informaciją apie automobilio būklę. Sužinoti, kurie komponentai veikia puikiai, o kurie gali reikalauti dėmesio, padeda priimti protingus sprendimus dėl priežiūros ir remonto, o tai gali padėti planuoti būsimas investicijas į transporto priemonę. Tačiau reikia nepamiršti, kad ne visi klaidų kodai signalizuoja apie rimtas problemas. Kai kurie gali būti susiję su laikinais nuokrypiais arba netinkamai veikiančiais jutikliais. Dėl šios priežasties svarbu pasikonsultuoti su kvalifikuotu specialistu, kuris galėtų ne tik iššifruoti kodus, bet ir objektyviai įvertinti situaciją.
Galiausiai, klaidų kodų iššifravimas ir kompiuterinė diagnostika yra neatsiejama automobilių priežiūros dalis. Tai padeda užtikrinti sklandų automobilio veikimą, didina jo patikimumą ir ilgaamžiškumą, o taip pat mažina remonto išlaidas ilguoju laikotarpiu. Kiekvienas automobilio savininkas turėtų skirti dėmesio šiai svarbiai diagnostikos procedūrai, kad galėtų mėgautis saugiu ir patikimu vairavimu.
