Starteris, dar vadinamas anlasser, yra viena iš svarbiausių transporto priemonės paleidimo sistemos dalių. Be jo vidaus degimo varikliai negalėtų pradėti veikti savarankiškai. Šiuolaikiniai starteriai yra kompaktiški, lengvi ir galingi, atitinkantys aukštus automobilių pramonės reikalavimus.
Kas yra starteris ir kodėl jis svarbus?
Starteris (vok. Anlasser) yra nuolatinės srovės elektros variklis, kurio pagrindinė funkcija - paruošti vidaus degimo variklį darbui. Jis suteikia pirminį impulsą, kad variklis pradėtų suktis ir įvyktų degimo procesas, palaikantis jo veikimą. Seniau automobilius tekdavo užvesti rankiniu būdu, naudojant specialią rankeną, tačiau elektros starterio išradimas, kurį pirmasis 1912 m. panaudojo Cadillac, revoliucionizavo automobilių naudojimą, padarydamas juos lengviau valdomais ir prieinamesniais.
Šiuolaikiniai starteriai yra sukurti taip, kad būtų lengvi, maži ir galingi, atitinkantys vis didėjančius automobilių gamintojų ir vartotojų lūkesčius. Mažesnis svoris tiesiogiai prisideda prie mažesnių degalų sąnaudų ir mažesnio CO2 išmetimo.
Kaip veikia starteris?
Starterio veikimo principas yra gana paprastas, tačiau efektyvus. Kai vairuotojas pasuka uždegimo raktelį arba paspaudžia starto mygtuką, į starterio valdymo bloką (arba tiesiogiai į starterio solenoidą) patenka elektros impulsas. Šis impulsas sukelia kelis pagrindinius veiksmus:
- Įjungiamas solenoidas (įeinamasis relė): Solenoidas veikia kaip elektromagnetas. Kai jis aktyvuojamas, jis perkelia mechaninį svirtelę, kuri stumia starterio krumpliaratį (Einrückritzel) pirmyn.
- Įjungiamas krumpliaratis į smagračio dantratį: Starterio krumpliaratis įsijungia į didesnį smagračio dantratį (Schwungradzahnkranz), kuris yra tiesiogiai sujungtas su variklio alkūnine ašimi.
- Starterio variklis pradeda suktis: Tuo pačiu metu solenoidas uždaro pagrindinį elektros grandyną, leidžiant dideliam elektros srovės kiekiui iš akumuliatoriaus tekėti į starterio elektros variklį. Starterio variklis pradeda suktis dideliu greičiu.
- Variklio paleidimas: Sukdamasis starterio krumpliaratis suka smagratį, o tai verčia suktis alkūninę ašį ir visą variklį. Tai sukelia degalų ir oro mišinio suspaudimą ir uždegimą, kol variklis pradeda veikti savarankiškai.
- Atjungimas: Kai tik variklis pradeda veikti ir pasiekia pakankamai didelį apsisukimų dažnį, vairuotojas atleidžia uždegimo raktelį arba paleidžia starto mygtuką. Tai nutraukia srovės tiekimą į starterį ir solenoidas, veikiamas spyruoklės, atitraukia krumpliaratį atgal, atjungdamas jį nuo smagračio. Tai svarbu, kadangi variklio sukimosi greitis yra daug didesnis nei starterio ir nenukreiptas sukimas galėtų sugadinti starterį.

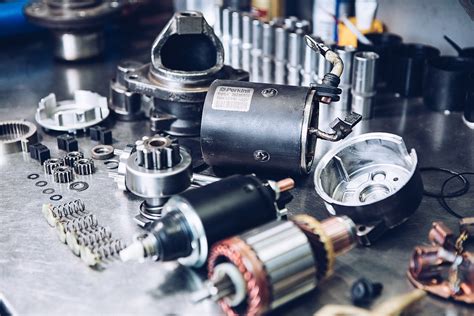

Pagrindinės starterio komponentės
Šiuolaikinis starteris susideda iš keleto pagrindinių dalių, kurios kartu užtikrina jo veikimą:
- Starterio elektros variklis (Startmotor): Tai pagrindinis komponentas, kuris paverčia elektros energiją mechanine. Jis gali būti su įprasta apvija arba su nuolatiniais magnetais (Permanentmagneten), kurie leidžia sukurti kompaktiškesnius ir lengvesnius starterius.
- Įeinamasis relė / Magnetschalter: Šis elektromagnetinis jungiklis atlieka dvi pagrindines funkcijas: įjungia starterio variklį ir mechaniniu būdu išstumia krumpliaratį į smagračio dantratį.

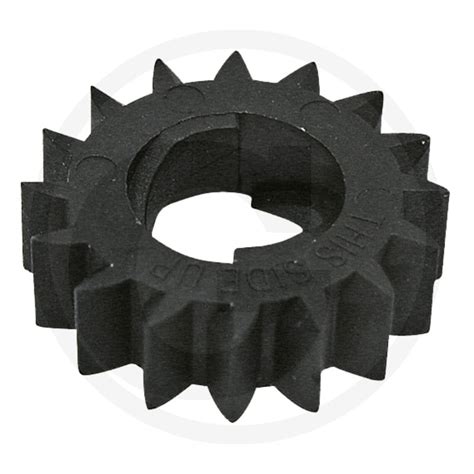

- Įeinamasis krumpliaratis (Einrückritzel): Tai mažas krumpliaratis, esantis starterio ašyje, kuris įsijungia į smagračio dantratį.
- Vienpusis guolis (Rollenfreilauf arba Losrad): Tai svarbus komponentas, leidžiantis krumpliaračiui sukti tik viena kryptimi. Jis perduoda sukimo momentą iš starterio į smagratį, bet neleidžia varikliui sukti starterio, kai variklis jau veikia. Tai apsaugo starterį nuo sugadinimo.
- Planetinis reduktorius (Planetengetriebe): Kai kuriuose starteriuose naudojamas planetinis reduktorius, kuris padidina starterio sukimo momento efektyvumą ir leidžia sukurti mažesnius bei lengvesnius variklius.
Starterių tipai ir jų pritaikymas
Skiriami keli pagrindiniai starterių tipai, atsižvelgiant į jų konstrukciją ir pritaikymą:
- Tiesioginiai starteriai (Direktstarter): Šie starteriai turi tiesioginę pavarą be reduktoriaus. Jie yra paprastos konstrukcijos, tačiau didesni ir sunkesni.
- Redukciniai starteriai (Reduktionsstarter): Naudojantys planetinį reduktorių, šie starteriai yra efektyvesni ir leidžia sukurti mažesnius bei lengvesnius įrenginius. Jie dažniausiai naudojami šiuolaikiniuose automobiliuose.
- Pneumatiniai starteriai (Pneumatische Anlasser): Dažniausiai naudojami dideliuose transporto priemonėse (sunkvežimiuose, autobusuose) ir pramoninėse instaliacijose, kur naudojamas suspaustas oras varikliui paleisti. Tai saugiau aplinkose, kur gali kilti kibirkštys.
- Starteriai su nuolatiniais magnetais: Naujesnės kartos starteriai, kuriuose starterio variklio apvijos pakeistos stipriais nuolatiniais magnetais. Tai leidžia pasiekti didesnį efektyvumą ir mažesnius matmenis.
Start-Stop sistemos ir jų įtaka starteriui
Daugelis šiuolaikinių automobilių turi start-stop sistemas (vok. Start-Stopp-Systeme), skirtas taupyti degalus ir mažinti CO2 emisijas. Šiose sistemose variklis automatiškai išjungiamas, kai transporto priemonė sustoja (pvz., prie šviesoforo ar spūstyje), ir vėl paleidžiamas vairuotojui paspaudus akceleratoriaus pedalą.
Tokios sistemos kelia didesnius reikalavimus starteriui, nes jis turi būti pajėgus atlaikyti žymiai didesnį paleidimo ciklų skaičių nei įprastuose automobiliuose. Todėl start-stop sistemose naudojami specialiai tam pritaikyti, sustiprinti starteriai arba starterio-generatoriaus (Starter-Generator) sistemos, kurios atlieka abi funkcijas - variklio paleidimą ir elektros energijos generavimą.
Starterio gedimai: simptomai ir priežastys
Suprasti, kada starteris yra sugedęs, padeda atpažinti tam tikrus simptomus. Jei automobilis nepradeda veikti, tai ne visada reiškia, kad sugedo starteris; problema gali būti ir akumuliatoriuje ar kitose sistemose.
Dažniausios gedimų priežastys:
- Išsikrovęs arba silpnas akumuliatorius: Nepakanka energijos starteriui sukti.
- Prastos elektros jungtys: Korozija ar atsilaisvinę laidų jungtys gali trukdyti tiekti reikiamą srovę.
- Surenkamos dalys (krumpliaratis, smagratis): Susidėvėję dantys gali trukdyti tinkamai įsijungti.
- Sugedęs solenoidas (įeinamasis relė): Negali perduoti energijos starterio varikliui arba išstumti krumpliaračio.
- Sugedęs starterio variklis: Dėvėjimasis, perkaitimas ar vidiniai trumpieji jungimai.
- Užteršimas: Tepalas ar purvas, patekęs ant starterio, gali sutrikdyti jo veikimą.
- Amžius ir natūralus dėvėjimasis.
Simptomai, rodantys starterio gedimą:
- Nėra jokio garso arba tik vienas spragtelėjimas, kai pasukamas raktelis.
- Pakartotiniai spragtelėjimai, bet variklis nesisuka.
- Lėtas variklio sukimas arba variklis sukasi sunkiai.
- garsas, panašus į šlifavimą ar cypimą, kai variklis jau veikia.
- Dūmai ar degėsių kvapas iš starterio srities.
- Starteris sukasi, bet variklis nepradeda veikti (tai gali reikšti, kad krumpliaratis neįsijungia tinkamai arba yra susidėvėjęs).
Diagnostika ir remontas
Tinkamai diagnozuoti starterio problemą yra labai svarbu. Dažnai pradedama nuo akumuliatoriaus patikrinimo, nes tai yra dažniausia paleidimo problemų priežastis. Naudojami specialūs testeriai, kad būtų galima nustatyti akumuliatoriaus būklę ir jo gebėjimą tiekti reikiamą srovę.
Toliau tikrinamos elektros jungtys ir laidai, naudojant multimetrą, siekiant nustatyti įtampos kritimus ar pertraukas grandinėje. Kartais starteris gali būti išimtas ir patikrintas specialiose stendose (Starter-Bench-Test), kur galima tiksliai nustatyti jo veikimo parametrus.
Jei starteris yra sugedęs, jis dažniausiai keičiamas. Kai kurie gamintojai siūlo atnaujintus (instandgesetzte) starterius, kurie yra ekonomiškas ir aplinkai draugiškas sprendimas. Tokie starteriai gamykloje yra išardomi, išvalomi, suremontuojami ir patikrinami, atitinkantys naujo gaminio standartus. Toks procesas leidžia sutaupyti iki 90% žaliavų ir 50% energijos, palyginti su naujo starterio gamyba.
Pakeitimo instrukcija:
- Paruošimas: Automobilis pastatomas ant lygios, stabdytos vietos. Atjungiama neigiama akumuliatoriaus klema.
- Prieiga: Jei reikia, automobilis pakeliamas, kad būtų lengviau pasiekti starterį.
- Demontavimas: Atsukami tvirtinimo varžtai ir atjungiami elektros laidai. Senas starteris atsargiai ištraukiamas.
- Montavimas: Naujas starteris įdedamas į vietą, pritvirtinamas varžtais ir vėl prijungiami elektros laidai.
- Užbaigimas: Atgal prijungiama akumuliatoriaus klema ir paleidžiamas variklis, patikrinant, ar starteris veikia tinkamai.
Svarbu nepamiršti, kad starteris yra savaime prižiūrimas komponentas ir paprastai turėtų tarnauti visą variklio eksploatavimo laiką. Tačiau, norint išvengti ankstyvų gedimų, reikia laikytis gamintojo nurodymų ir starterį naudoti tik pagal paskirtį - tik varikliui užvesti, o ne ilgai sukti.
