Automobilio pakaba yra esminė kiekvienos transporto priemonės dalis, dažniausiai sudaryta iš padangų (ir padangų oro), spyruoklių, amortizatorių ir jungčių, jungiančių automobilio kėbulą su ratais. Ji sugeria smūgius ir stumia ratus link žemės, kai jie pakyla po greičio ar kelio nelygumo. Be visų šių automobilio pakabos dalių būtų neįmanoma kalbėti apie važiavimo kokybę ar valdymą kelyje.
Nors kartais žmonės linkę nepastebėti automobilio pakabos sistemos svarbos, net senas viduramžių laikų vežimas turėjo į pakabą panašią sistemą, kuri siūlė grubų važiavimą. Įsivaizduokite tą patį važiavimą, bet su savo automobiliu, išvystančiu daug didesnį greitį - be modernaus pakabos tipo kaulus laužantis nelygus važiavimas garantuotas kiekvieną kartą sėdus prie vairo. Be to, bendras vairavimas bus labai pavojingas: vidiniai ratai gali pakilti nuo žemės ir pasisukti į šoną staigaus posūkio metu.
Pakaba - tai spyruoklių, amortizatorių ir jungiamųjų elementų sistema, viena svarbiausių, tačiau dažnai pamirštamų transporto priemonės dalių. Gerai suprojektuota pakaba tiesiogiai veikia važiavimo komfortą, valdymą ir bendrą saugumą. Šiuolaikiniai automobiliai yra pramoninio dizaino kulminacija, o pakabos sistema priklauso važiuoklės sistemai. Pagrindinė pakabos funkcija - užtikrinti važiavimo komfortą, išlaikant stabilumą įvairiomis kelio sąlygomis.
Istorinė Apžvalga
Norint suprasti, kas yra automobilio pakabos sistema, verta pažvelgti į jos istorinę raidą. Ankstyvųjų arklių tempiamų vežimų laikais, prieš išrandant pakabos sistemas, ratai buvo tiesiogiai pritvirtinti prie vežimo kėbulo per ašį. Iš esmės tai buvo dėžė su ratais, suteikianti patogią transportavimo priemonę, tačiau trūko komforto. Dėl tokios konstrukcijos visos kelio sąlygos buvo tiesiogiai perduodamos į vežimo kėbulą.
Ankstyvosios arklių tempiamų vežimų pakabos turėjo platformą, kuri svyravo ant geležinių grandinių, pritvirtintų prie vežimo ratų rėmo. Ši sistema išliko daugumos pakabų pagrindu iki XIX amžiaus pradžios, nors iki XVII amžiaus geležinės grandinės buvo pakeistos odinėmis juostomis, vadinamomis diržais. Pirmasis veikiantis spyruoklinis pakabos mechanizmas reikalavo pažangių metalurgijos žinių ir įgūdžių, ir tapo įmanomas tik industrializacijos dėka. 1901 m. Paryžiaus "Mors" pirmą kartą automobiliui sumontavo amortizatorius.
Tarp 1930 ir 1970 m. JAV automobiliuose populiariausia galinės pakabos sistema buvo "Hotchkiss drive". Kitas istorinis tipas - "De Dion tube" - kartais vadinama "pusiau nepriklausoma" sistema.
Pakabos Komponentai ir Jų Funkcijos
Pakabos sistema yra vadinama sistema, apimanti spyruokles, amortizatorius ir jungiamuosius elementus. Šie elementai naudojami tvirtinti pakabos dalis tarpusavyje, taip pat pakabą pritvirtinti prie automobilio kėbulo ar rėmo. Automobiliai gali stabiliai važiuoti dėl juose veikiančių sistemų, o pakaba yra viena iš esminių, todėl jos komponentų pažeidimas turės neigiamų pasekmių. Pakabos komponentai ant automobilio važiuoklės yra išdėstyti aplink automobilio kėbulą prie ratų. Su pakabos komponentais automobilis yra patogesnis vairuoti, o pakaba taip pat gali padidinti rato sukibimą su keliu.

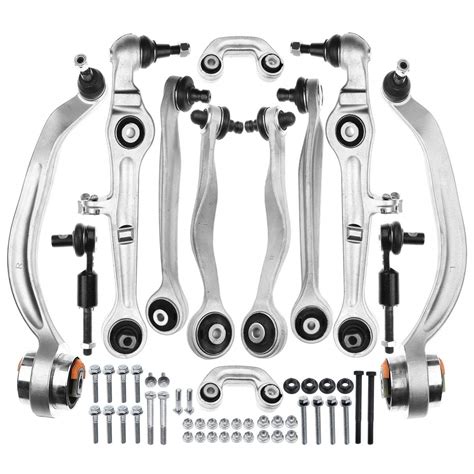

Pakabos sistemos pagrindiniai komponentai apima valdymo svirtis, amortizatorius, spyruokles, stabilizatoriaus strypus ir kt. Kiekvienas komponentas turi daug skirtingų pavadinimų, priklausomai nuo automobilio gamintojo, šalies, modifikacijų ir įvairių šaltinių, todėl apibrėžimai gali skirtis.
Animacija apie tai, kaip veikia automobilio pakaba
Pagrindiniai komponentai ir jų paskirtis
- Spyruoklės: Yra svarbiausias pakabos sistemos komponentas. Jų pagrindinė funkcija - palaikyti automobilio svorį ir sugerti kelio vibracijas. Spyruoklės taip pat padeda padidinti ratų sukibimą su keliu, o tai leidžia keleiviams jaustis patogiai automobilyje.
- Spyruoklių tipai:
- Torsinė svirtis (ne torsinė sija): Plonas, strypo formos komponentas, esantis lygiagrečiai automobilio kėbului.
- Lingės spyruoklė: Sudaryta iš daugelio plonų, pailgų plieno plokštelių, sudėtų kartu ir pritvirtintų jungiamaisiais elementais. Gamintojas gali reguliuoti lapelių skaičių pagal transporto priemonės apkrovos reikalavimus.
- Sraigtinė spyruoklė: Spiralinės formos spyruoklė, panaši į dažniausiai matomas spyruokles.
- Oro spyruoklė: Naudoja suspaustą orą guminiame maišelyje vibracijoms sugerti.
- Spyruoklių tipai:
- Amortizatoriai: Kaip modernios pakabos slopinimo elementai, paverčia vibracinę energiją šiluma. Amortizatorių veikimo principas grindžiamas stūmoklio skysčio poslinkiu per specialias angas. Įvairiais režimais skysčio poslinkis vyksta per skirtingo skersmens angas. Dėl to svyravimai slopinami tiek suspaudimo, tiek atšokimo metu.
Amortizatorius iš išorės atrodo kaip cilindrinis įtaisas, pritvirtintas vienoje pusėje prie automobilio rėmo ir, kita vertus, prie pakabos. Amortizatorius perkelia stūmoklį - strypą, judantį ertmėje, užpildytoje dujų, alyvos ar stabdžių skysčio. Dėl alyvos stūmoklio suspaudimo sumažėja jo greitis. Pakabos svyravimai lemia sklendės stūmoklio svyravimus. Kuo aktyviau suspensija juda (kuri vyksta grubiu keliu), tuo daugiau pasipriešinimo amortizatorius parodo. Įvairūs smūgiai, nuvažiuoti važiuojant sunkiaisiais keliais, taip pat svyravimai sunkiosios stabdymo metu arba judėjimo pradžioje, amortizuojami amortizatoriaus pagalba. Tuo pačiu metu virpesių kinetinė energija virsta šilumine energija, kuri gaunama suspaustu alyvos stūmokliu. Gauta šiluma išsisklaido.
Pagrindinės amortizatoriaus detalės yra cilindras 21, kuriame švytuojant kėbulo, slankioja stūmoklis 11 su atatrankos vožtuvu, pritvirtintu prie koto 20. Cilindro apačioje yra korpusas 2 su įleidimo ir slėgio vožtuvais. Cilindras 21 yra įtaisytas didesnio skersmens cilindre - rezervuare 22. Viršutinėje amortizatoriaus dalyje cilindrą ir rezervuarą jungia riebokšlio 27 blokas. Kad būtų ilgaamžiškesnis stūmoklio kotas 20, jo riebokšlis 27 ir koto krypties įvorė 24, koto paviršius yra grūdinamas, chromuojamas ir poliruojamas. Įpiltas į amortizatorių skystis visuomet esti po stūmokliu, virš stūmoklio ir ertmėje tarp cilindro ir rezervuaro. Ertmėje tarp cilindro ir rezervuaro yra laikomas rezervinis skystis. Amortizatoriaus stūmoklio kotas prie kėbulo yra tvirtinamas ąsa 31, o prie tilto - apatine ąsa 1.
Padidėjus stūmoklio greičiui, skystis nebespėja bėgti pro kalibruotą skylutę ir slėgis po stūmokliu padidėja. Slėgio vožtuvo įvorė pasislenka žemyn, suspaudžia spyruoklę 3 ir skystis teka į rezervuarą. Slėgimo eigos metu pasipriešinimas skysčiui yra mažas, todėl amortizatorius beveik netrukdo ratui artėti prie kėbulo. Atatrankos eigos metu vyksta tokie veiksmai: ratui tolstant nuo kėbulo, amortizatorius išsitepia, stūmoklis slenka aukštyn.
- Valdymo svirtis (A-svirtis): Jungia vairavimo sistemą ir automobilio kėbulą, kontroliuodama rato judėjimo diapazoną ir kryptį, leisdama transporto priemonei sklandžiai judėti keliu.
- Kamuolinis šarnyras: Yra sferinės formos jungtis, esanti viename valdymo svirties gale ir prijungta prie šakės. Kamuoliniai šarnyrai yra svarbūs tarp pakabos ir vairo mechanizmų, užtikrinantys saugų transporto priemonės veikimą.
- Stabilizatoriaus strypas (svajonės strypas): Yra automobilio pakabos komponentas, palaikantis kėbulo balansą posūkiuose. Jis pagerina transporto priemonės stabilumą posūkiuose.
- Stabilizatoriaus jungtis: Yra strypas, jungiantis stabilizatoriaus strypą abiejuose galuose ir pakabą centre.
- Buferis: Yra papildomas komponentas, įtrauktas į pakabos sistemą. Buferiai susideda iš kelių dalių, skirtų pakabos veikimui, pavyzdžiui, suspaudimui ir atšokimui. Apsauga atliekama, kai spyruoklės padėtis plečiasi ir susitraukia už maksimalaus limito.
- Šoninės kontrolės strypas (lateral control rod): Funkcionuoja laikydamas ašį, kai apkrova ateina iš šono, pvz., posūkiuose.
- Viršutinės ir apatinės svirtys: Yra pakabos sistemos dalis, jungianti šakę su automobilio kėbulu, kad ratai būtų pritvirtinti prie šakės. Šios svirtys veikia kaip žmogaus ranka, galinti judėti aukštyn ir žemyn automobilio pakabos sistemoje.
- Atraminis strypas (strut bar): Yra automobilio pakabos sistemos komponentas, skirtas laikyti apatinę svirtį, kad priekiniai ratai galėtų tinkamai funkcionuoti.
- Šakė (knuckle arm): Yra automobilio pakabos komponentas, esantis priekiniame automobilio rate, prie kurios tvirtinami ratai.
- Įvorės (bushings): Yra tarpinės jungiamojo komponentai, užtikrinantys, kad pakabos dalys galėtų judėti laisvai ir sumažinti trintį, triukšmą bei nusidėvėjimą. Šie guminiai ar poliuretaniniai elementai apsaugo metalines detales nuo tiesioginio kontakto ir vibracijų.
- Galinė svirtis (trailing arm): Yra automobilio pakabos sistemos komponentas, esantis jos gale.
Pakabos Sistemų Tipai
Automobilių pakabos sistemos tipai skiriasi, nes tai priklauso nuo automobilio tipo. Paprastai pakaba susideda iš kelių komponentų, o kiekvienas jų turi įvairias panaudojimo paskirtis. Kai kurie automobilių tipai jau aprūpinti įvairiomis funkcijomis, palaikančiomis pakabos sistemą. Komponentų pridėjimas paprastai skirtas papildyti automobilio poreikius.
Pakabos sistemos gali būti klasifikuojamos įvairiais būdais. Jos dizainas nėra iš esmės geras ar blogas; tai priklauso nuo gamintojo nustatytų reikalavimų konkrečiai transporto priemonei. Norint aiškiai apibūdinti transporto priemonės pakabos struktūrą, ją galima suskirstyti į šiuos tipus. Kai kurie gali būti derinami, kiti - ne, taip pat yra hibridinių formų. Pagal šiuos modelius galime aiškiai suprasti įvairių pakabų ypatybes.
Priklausoma pakaba
Priklausomoje automobilio pakabos sistemoje yra mažiau dalių nei alternatyvioje. Didžiausias skirtumas yra ašis, jungianti dešinįjį ir kairįjį ratą. Jei kelio nelygumas pastums kairiąją padangą aukštyn, dešinė taip pat judės tuo pačiu metu. Kaip taisyklė - priklausomas pakabos tipas yra pigesnis ir labiau tinkamas sunkiasvorėms transporto priemonėms, kurios yra labiau prieinamos nei patogios. Tiek priklausomos, tiek nepriklausomos automobilių pakabos turi panašias dalis, tokias kaip spyruoklės (spyruoklės ar ritė) ir tam tikri amortizatoriai.
Nepriklausoma pakaba
Skirtingai nuo priklausomos sistemos, nepriklausoma pakaba reiškia, kad kiekvienas ratas gauna savo spyruokles ir amortizatorius be ašies, jungiančios jį su ratu kitoje pusėje. Tai yra geriau, nes paprastas įlenkimas kelyje paveiks tik per jį važiuojantį ratą, o esant priklausomam tipui, jungiamoji ašis pajudins ir antrąjį ratą, nors kelias po juo gali būti idealios būklės.
Šiuolaikinės pakabos sistemos klasifikacija
- Stipri pakaba (Rigid Suspension): Priklausomai nuo automobilio tipo, gali būti įvairių rūšių, tokių kaip svyruojančios svirties tipas, lygiagrečių lingių spyruoklių tipas ir ašies tipo.
- Nepriklausoma pakaba (Independent Suspension): Ši sistema turi unikalų dizainą, užtikrinantį komfortą vairuojant. Kairysis ir dešinysis galiniai ratai nėra tiesiogiai sujungti, bet sujungti su ašies jungtimis. Tai padeda išvengti automobilio siūbavimo arba važiuojant per duobes.
Pakabos Derinimas ir Svarba
Pakabos sistemos turi palaikyti tiek kelio sukibimą/valdymą, tiek važiavimo kokybę, kurios tarpusavyje prieštarauja. Pakabų derinimas apima tinkamos kompromiso paiešką. Pakaba yra labai svarbi, kad būtų išlaikytas nuolatinis ratų ir kelio paviršiaus kontaktas, nes visos jėgos, kurias kelias ar žemė perduoda transporto priemonei, perduodamos per padangų kontaktinius lopelius. Pakaba taip pat apsaugo pačią transporto priemonę ir bet kokį krovinį ar bagažą nuo sugadinimo ir nusidėvėjimo.
Spyruoklės greitis (pakabos greitis)
Spyruoklės greičio (arba pakabos greičio) nustatymas yra transporto priemonės važiavimo aukščio arba jos padėties pakabos eigoje nustatymo komponentas. Kai spyruoklė suspaudžiama arba tempiama, jos išspaudžiama jėga yra proporcinga jos ilgio pokyčiui. Spyruoklės greičio arba spyruoklės konstanta yra jos išspaudžiamos jėgos pokytis, padalytas iš spyruoklės deformacijos pokyčio. Pernelyg kietos ar per minkštos spyruoklės daro pakabą neveiksmingą - daugiausia todėl, kad jos tinkamai neatskiria transporto priemonės nuo kelio.
Transporto priemonės, kurios veža didelius krovinius, dažnai turės sunkesnes spyruokles, kad kompensuotų papildomą svorį, kuris kitaip sugadintų transporto priemonę jos eigos apačioje. Lenktyniniai automobiliai taip pat turi sunkias spyruokles dėl didesnės apkrovos ir geresnio valdymo, tačiau keleivių komfortas tokiu atveju sumažėja. Tuo tarpu prabangus automobilis, taksi ar keleivinis autobusas būtų apibūdinamas kaip turintis minkštas spyruokles, dėl keleivių ar vairuotojo komforto. Transporto priemonės su susidėvėjusiomis ar pažeistomis spyruoklėmis važiuoja žemiau, o tai sumažina bendrą pakabos suspaudimo kiekį ir padidina kėbulo svyravimą.
Ratų greitis nepriklausomoje pakaboje yra gana paprastas. Tačiau su kai kuriais nepriklausomais pakabos dizainais reikia atsižvelgti į specialius dalykus. Pavyzdžiui, tiesios ašies atveju ratų greitis, žiūrint iš priekio arba galo, gali būti matuojamas standartiniais būdais. Tačiau, kadangi ratai nėra nepriklausomi, žiūrint iš šono pagreičio ar stabdymo metu, pasukimo taškas yra begalybėje, o spyruoklė yra tiesiai linijoje su rato kontaktiniu lopeliu. Rezultatas dažnai būna toks, kad efektyvus ratų greitis posūkiuose skiriasi nuo to, koks jis yra pagreičio ir stabdymo metu.
Priežiūra ir Saugumas
Pakabos sistema yra kritinė transporto priemonės dalis, prisidedanti prie saugios, patogios ir valdomos važiavimo patirties. Kiekviena dalis turi specifinę funkciją, kuri prisideda prie automobilio našumo. Reguliarus pakabos sistemos tikrinimas ir priežiūra yra raktas į vairavimo saugumą ir vairavimo patirties gerinimą.
Jei pastebite įvairių problemų savo automobilio pakabos sistemoje, turite nedelsdami patikrinti automobilio būklę, kad būtų galima ją nedelsiant sutvarkyti. Taip pat turite naudoti originalias automobilio atsargines dalis, nes imitacijos ar padirbti produktai gali būti nesaugūs ir mažiau efektyvūs. Kaip transporto priemonės savininkas, svarbu, kad turėtumėte aiškų bendrą supratimą apie šias dalis, kad galėtumėte jas laiku pakeisti be rimtos rizikos.
Pakabos dalys, ypač valdymo svirtys, automobilių pramonėje laikomos saugos dalimis. Jos sukurtos taip, kad būtų labai patvarios, todėl, kai jūsų automobilis pradeda skleisti nedidelius triukšmus, nereikia panikuoti. Kita vertus, važiuoti automobiliu su pažeista pakaba yra nepaprastai pavojinga, ir mes primygtinai rekomenduojame to vengti. Pakabos sistema kontroliuoja viską, kaip jūsų transporto priemonė valdoma vairuojant.
Svarbiausia pakabos sistemos užduotis - sugerti kelio nelygumus. Tai apsaugo automobilio kėbulą nuo smūgių, o keleivius - nuo nepatogaus kratymosi. Tinkamai veikianti pakaba padeda padangoms nuolat kontaktuoti su kelio paviršiumi, net kai kelias banguotas. Pakaba taip pat neleidžia automobiliui pernelyg svyruoti ar palinkti posūkiuose.
Didžiausias pakabos priešas - staigūs smūgiai. Važiuojant per gilią duobę ar šokinėjant per bortą dideliu greičiu, pakaba patiria didžiules apkrovas. Net nežymiai neteisingas ratų kampas ilgainiui sudėvės padangas ir apkraus pakabą. Net jei važiuoklė veikia, bet girdite keistus garsus, geriau profilaktiškai ją patikrinti.
