Daugeliui vairuotojų automobilio parkavimas yra ne pati lengviausia užduotis. Tačiau šiuolaikinės technologijos siūlo efektyvų sprendimą - galinio vaizdo kameras. Šios kameros yra įtaisytos automobilio gale ir rodo vaizdą už transporto priemonės, padėdamos greičiau ir saugiau pastatyti automobilį bei išvengti eismo įvykių manevruojant atbulomis.
Nors pačiose naujausiose mašinose galinio vaizdo kamera jau būna integruota, senesnių transporto priemonių savininkams taip pat nereikėtų nusiminti - tokias kameras nebrangiai galima sumontuoti ir į nenaują automobilį. Svarbu žinoti, kad galinio vaizdo kameros ir vaizdo registratoriai yra skirtingi prietaisai; skirtingai nei vaizdo registratoriai, kurie gali įrašyti eismo įvykį, galinį vaizdą rodančios kameros paprastai neįrašo filmuotos medžiagos.
Galinio vaizdo kamerų tipai ir veikimo principas
Galima išskirti dvi pagrindines galinio vaizdo kamerų rūšis: laidines ir belaides.
- Belaidės kameros: tvirtinamos prie galinio automobilio baltos atbulinės eigos lempos. Jos perduoda signalą radijo bangomis, todėl yra lengviau ir greičiau montuojamos, nereikalaujant ilgo kabelių tiesimo.
- Laidinės kameros: tvirtinamos kabeliu nuo primontuotos kameros automobilio gale iki monitoriaus. Jos užtikrina stabilesnį ir kokybiškesnį vaizdo perdavimą, nes signalas perduodamas per fizinius kabelius. Tai yra geresnis pasirinkimas ilgalaikiam ir patikimam sprendimui.

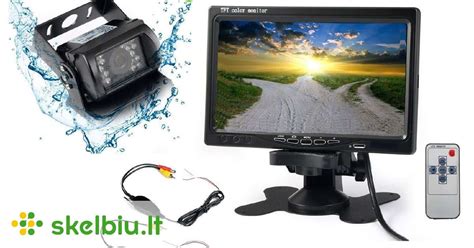

Standartinį galinės kameros komplektą sudaro pati kamera, maitinimo laidai ir jungiamieji garso ir vaizdo (AV) kabeliai. Galinio vaizdo funkciją gali atlikti specialus ekranas, multimedijos sistema arba GPS navigacijos ekranas su garso ir vaizdo jungtimi. Kuo mažiau ekranų automobilio viduje, tuo geriau, tad, jei įmanoma, rekomenduojama naudoti jau esamą multimedijos ekraną.
Galinio vaizdo kameros veikimo principas yra toks: transporto priemonės gale sumontuota kamera įsijungia įjungus atbulinę pavarą ir siunčia vaizdą į monitorių, kad parodytų, kas yra už jūsų. Svarbu tinkamai nustatyti kameros kampą ir parinkti tinkamą kamerą. Reikėtų atsižvelgti į tai, kad galinio vaizdo kameros negali siųsti tiesioginio vaizdo (tokį, kokį mato kamera), nes tuomet vaizdas būtų apverstas. Todėl, kad būtų sukuriamas prasmingas vaizdas ir išlaikoma tiksli orientacija, šios kameros siunčia veidrodinį vaizdą.
Galinės kameros pajungimas prie Android magnetolos
Pajungiant galinę kamerą prie Android magnetolos, reikia atkreipti dėmesį į kelis svarbius aspektus, ypač susijusius su originaliomis ir papildomai įsigytomis kameromis.
Originalios ir papildomai įsigytos kameros
Jei jūsų originali atbulinės eigos kamera neveikia su 12V DC įtampa ir neturi AVI išvesties, ji neveiks be specialaus adapterio (retention adapter). Mūsų AHD atbulinės eigos kamera pasižymi puikiu veikimu esant silpnam apšvietimui ir turi plačiakampį 130 laipsnių objektyvą. Jei nuspręsite išlaikyti esamą kamerą, atkreipkite dėmesį, kad esant žemai raiškai vaizdas didesniame ir aštresniame Android sistemos ekrane gali būti ištęstas ir grūdėtas.
Dėl maitinimo, automobilio sistemoje tikrai rasite, nuo kur prisijungti 12V. Tačiau svarbu žinoti, kad kiniečių atbulinio vaizdo kameros turi tam tikrus niuansus. Visos kameros yra 5V, tik kai kuriose yra įtampos stabilizatorius. Reikia atsirinkti, kurio potencialo yra paduodamas video signalas, nes sumaišius laidus galima sugadinti įrangą. Kai kurios kameros gali jungtis per diferencinę porą, o jūsų nupirkta kamera gali eiti per koaksialinį kabelį - tai svarbu įvertinti. Pavyzdžiui, kamera, kuri eina kartu komplekte su navigacija, gali turėti 5 kontaktus, o tai rodo nestandartinį pajungimo būdą.
Bendrieji pajungimo nurodymai ir trikdžių šalinimas

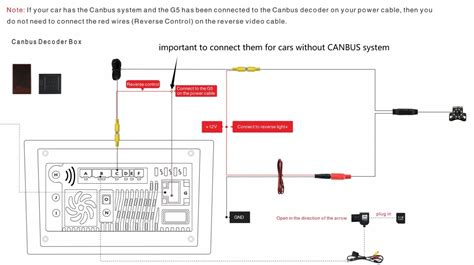

Kaip prijungti atbulinės eigos kamerą prie magnetolos?
- Įsitikinkite, kad prijungėte kameros AV kabelį prie CAM VIN kabelio magnetolos gale.
- Jei jūsų automobilis turi Canbus sistemą ir G5 jungtis jau yra prijungta prie Canbus dekoderio per maitinimo kabelį, tuomet jums nereikia prijungti raudonojo laido (Reverse Control) prie atbulinės eigos vaizdo kabelio.
Dažniausios problemos ir sprendimai:
- „NO SIGNAL“ ekrane: Atbulinės eigos kamera prijungta teisingai, tačiau įjungus atbulinę pavarą ekrane rodoma „NO SIGNAL“. Sprendimas: Įsitikinkite, kad prijungėte kameros AV kabelį prie CAM VIN kabelio.
- Neryškus vaizdas: Atbulinės eigos kamera prijungta teisingai, tačiau įjungus atbulinę pavarą vaizdas ekrane lieka neryškus. Sprendimas: S serijos magnetolose patikrinkite, ar nustatyta teisinga atbulinės eigos režimo (backcar mode) parinktis. Eikite į Car Settings -> Backcar -> Backcar mode. Galite pabandyti nustatyti režimą į AHD720P25 arba AHD1080P25.
- Elektromagnetiniai trukdžiai: Kai kuriems automobilių modeliams variklis gali sukelti elektromagnetinius trukdžius atbulinės eigos kamerai. Pabandykite perjungti atbulinę eigą išjungus variklį ir pažiūrėkite, ar vaizdas yra aiškus. Jei vaizdas yra aiškus, kai variklis išjungtas, tarp atbulinės eigos kameros maitinimo laidų ir automobilio atbulinės eigos žibinto reikia įdėti filtrą.
Magnetolos nepersijungia į atbulinės eigos režimą
Jei automagnetola nepersijungia į atbulinės eigos režimą įjungus atbulinę pavarą, yra keletas galimų sprendimų, priklausomai nuo to, ar jūsų automobilis turi CANBUS sistemą:
- Be CANBUS sistemos automobiliams: Rankiniu būdu prijunkite G5 pin „back car“ laidą (rožinės arba rudos spalvos) prie raudono laido iš atbulinės eigos kameros AV kabelio.
- Su CANBUS sistemos automobiliams: Prijunkite CANBUS dekoderį prie magnetolos maitinimo kabelio ir prijunkite 8-ių PIN CANBUS jungtį prie magnetolos galinės dalies. Taip pat reikia nustatyti CANBUS automobilio modelį magnetolos nustatymuose.
Multimedijos sistemos nustatymai
Tinkamai sumontavus kamerą, svarbu atlikti ir programinius nustatymus magnetoloje:
- Vaizdo apvertimas: Norėdami apversti atbulinės eigos kameros vaizdą, eikite į Car Settings -> Backcar -> Backwards video mirror.
- Išjungimo funkcija (jei kameros nėra): Jei neturite atbulinės eigos kameros ir nenorite, kad magnetola persijungtų į atbulinės eigos režimą, eikite į Car Settings -> Backcar -> Backcar function -> off.
- Muzikos nutildymas: Norėdami įjungti/išjungti muzikos nutildymą įjungus atbulinę pavarą, eikite į Car Settings -> Backcar -> backcar mute -> on/off arba Car Setting -> General -> Reverse Mute.
- Atbulinės eigos linijos: Kaip įjungti/išjungti atbulinės eigos linijas? Sekite Car Settings -> Backcar -> Backcar ruler -> on/off.
Atkreipkite dėmesį, kad jei perjungimo svirties padėtį R pakeisite ne P, o kita padėtimi, galinė kamera liks įjungta. Tačiau galinis ekranas liks įjungtas tol, kol neįvesite klavišinio mygtuko arba važiuosite 10 km/h ar didesniu greičiu.
Galinio vaizdo kamerų privalumai ir pažangios funkcijos
Galinio vaizdo kameros praplečia regėjimo lauką ir padeda išvengti sunkių avarijų bei savo ir kitų automobilių apgadinimo. Jos reikšmingai pagerina matomumą už automobilio, suteikdamos vairuotojams galimybę aiškiai matyti, kas vyksta už jų transporto priemonės.
Pagerintas saugumas ir matomumas
- Aklųjų zonų pašalinimas: Aklosios zonos - viena didžiausių problemų, su kuria susiduria vairuotojai, ypač manevruodami atbuline eiga. Tradiciniai veidrodėliai neapima viso vaizdo už automobilio, tačiau galinio vaizdo kameros, turinčios 120-180 laipsnių matymo kampą, užtikrina platesnį ir aiškesnį vaizdą.
- Vaikų ir žemų objektų pastebėjimas: Šeimoms su mažais vaikais šios kameros yra itin svarbios, nes padeda pastebėti žemus objektus ar vaikus, kurie gali būti nepastebimi naudojant tik veidrodėlius. ISO 5006 standartas reikalauja, kad vairuotojas galėtų matyti 1,5 m ūgio žmogų, esantį 1 m atstumu nuo automobilio perimetro.
- Šoninės kameros: Kai kuriuose visureigiuose, kur langai ir veidrodžiai yra maži, šoninės kameros, pritvirtintos prie stogo bagažinės, gali padėti matyti akląsias zonas iš šono.
Apsaugos vaizdo kameros DAHUA. Kas yra HDCVI technologija?
Pagalba parkuojantis ir manevruojant
- Greitesnis ir saugesnis parkavimas: Galinės kameros be vargo gali padėti greičiau ir saugiau pastatyti automobilį. Daugelis parkavimo sistemų turi įspėjamąjį signalą, kuris leidžia sužinoti, kada prie objekto prisiartinama pavojingai arti.
- Navigacinės linijos: Kone kiekviena galinė vaizdo kamera turi pranešimo gaires - dvi lygiagrečios linijos, padedančios lengviau nukreipti automobilį į stovėjimo vietą. Daugelis kamerų turi ir vidurinę liniją, kurios dėka transporto priemonę be vargo išlaikysite centre.
- Dinaminės parkavimo linijos: Šiuolaikinės kameros padeda vairuotojui parkuotis naudodamos dinamines parkavimo linijas, kurios keičiasi priklausomai nuo vairo padėties, padėdamos tiksliai numatyti automobilio judėjimo kelią.
- Pagalba tempiant priekabą: Galinė vaizdo kamera bus labai naudinga tuo atveju, kai vairuojate transporto priemonę su prikabinta priekaba. Turėsite galimybę iš arti pamatyti priekabą, kai ja rikiuojatės.
Šiuolaikinės kamerų technologijos
- HD raiška ir plačiakampiai lęšiai: HD jutikliai tapo standartu šiuolaikinėse galinio vaizdo kamerose. Jie leidžia matyti aiškų ir detalų vaizdą, padedantį pastebėti net smulkiausias kliūtis ar pėsčiuosius už automobilio. Plačiakampiai lęšiai, kurių matymo laukas siekia 120-170°, suteikia platesnį regėjimo lauką nei įprasti veidrodėliai.
- Naktinio matymo funkcija: Kameros su naktinio matymo funkcija užtikrina geresnį matomumą tamsiu paros metu, kai įprastai matomumas yra ribotas. Šiuolaikinės kameros naudoja infraraudonuosius šviestuvus, kurie leidžia matyti aiškų vaizdą net tamsoje.
- Judesio aptikimas: Judesio aptikimo technologija aptinka judančius objektus už automobilio ir vizualiai įspėja vairuotoją. Dauguma šiuolaikinių sistemų siūlo judesio aptikimo funkciją, kuri automatiškai pradeda įrašymą, kai aplink automobilį užfiksuojamas judėjimas, net ir tada, kai variklis yra išjungtas.
- Integracija su vaizdo registratoriais: Galinio vaizdo kamerų derinimas su vaizdo registratoriais sukuria dar platesnę apsaugos sistemą, nes leidžia įrašyti visus įvykius tiek priekyje, tiek gale.
Kaip pasirinkti tinkamą galinio vaizdo kamerą
Galinio vaizdo kameros pasirinkimas priklauso nuo daugelio veiksnių, tokių kaip jūsų automobilio tipas, montavimo galimybės ir individualūs poreikiai. Tinkamai pasirinkta kamera ne tik pagerins vairavimo saugumą, bet ir užtikrins ilgalaikį patikimumą.
Atsižvelkite į automobilio tipą ir poreikius
- Automobilio tipas: Mažesniems automobiliams dažnai pakanka kameros su 120° matymo kampu, o didesniems, tokiems kaip SUV ar komercinės transporto priemonės, rekomenduojama rinktis plačiau matančias kameras - iki 170°.
- Ekrano pasirinkimas: Galite rinktis iš kelių variantų: atskiras ekranas, integruota multimedijos sistema arba ekranas galinio vaizdo veidrodėlyje.
- Laidinės ar belaidės sistemos: Laidinės sistemos užtikrina stabilų ir kokybišką vaizdo perdavimą. Belaidės sistemos yra lengviau ir greičiau montuojamos, nes signalas perduodamas radijo bangomis. Jei norite ilgalaikio sprendimo, laidinė sistema yra geresnis pasirinkimas.
Atsparumas oro sąlygoms
Lietuvos klimatas - nuo šaltų žiemų iki lietingų rudenių - gali būti tikras išbandymas technikai. Todėl būtina rinktis kamerą, kuri atitiktų aukštus atsparumo standartus. Rekomenduojama, kad įranga turėtų bent IP67 arba IP68 apsaugos klasę, užtikrinančią atsparumą vandeniui ir dulkėms. Taip pat svarbu, kad kamera veiktų esant temperatūrai iki -20°C ar net žemesnei. Patikimumą užtikrina ne tik techninės savybės, bet ir tvirtas korpusas bei UV spinduliams atsparios medžiagos. Tai apsaugo kamerą nuo saulės, lietaus, šalčio bei kelių druskos poveikio.
Kaina
Galinio vaizdo kameros kainos gali labai skirtis. Paprastos universalios kameros kainuoja nuo 50 €, integruotos sistemos - nuo 200 €, o pažangūs sprendimai su papildomomis funkcijomis gali kainuoti iki 400 € ar daugiau.
Montavimas: pačiam ar profesionalui?
Nors galinio vaizdo kamerų įrengimas yra gana paprastas, todėl tai įmanoma padaryti patiems, tinkamai sumontuota galinio vaizdo kamera ne tik pagerina saugumą, bet ir užtikrina jos ilgaamžiškumą. Sprendžiant, ar montuoti savarankiškai, ar patikėti šį darbą profesionalams, svarbu įvertinti savo įgūdžius ir automobilio techninį sudėtingumą.
Montavimas savarankiškai
Jei turite reikiamų įgūdžių ir norite sutaupyti, savarankiškas montavimas gali būti tinkamas pasirinkimas. Dažniausiai atbulinės eigos galinio vaizdo kamera tvirtinama prie valstybinio numerio ženklo viršaus, kabeliu einant link monitoriaus. Pasirinkite tinkamą vietą kamerai pritvirtinti - dažniausiai tai būna šalia numerio ženklo arba bagažinės rankenos. Tai padės užtikrinti platų matymo kampą ir apsaugą nuo purvo bei drėgmės. Kamerą tvirtinkite saugiai, vedžiokite laidus per automobilio saloną ir prijunkite juos prie atbulinės pavaros lemputės.
Apsaugos vaizdo kameros DAHUA. Kas yra HDCVI technologija?
Profesionalus montavimas
Nors savarankiškas montavimas gali būti tinkamas patyrusiems, profesionalų paslaugos užtikrina geriausią rezultatą. Specialistai ne tik parenka tinkamiausią kameros modelį, bet ir užtikrina, kad sistema veiktų nepriekaištingai. Dar vienas profesionalaus montavimo privalumas - garantinis aptarnavimas ir techninė pagalba, kuri apima įrangos ir montavimo darbų garantiją, sistemos patikrinimus, programinės įrangos atnaujinimus ir gedimų šalinimą.
Pavyzdiniai kamerų modeliai ir jų pritaikymas:
- Lengviesiems automobiliams: Parkvision PV-CAM-01.
- SUV automobiliams: Alpine HCE-C1100, užtikrinanti aiškų vaizdą net žiemos sąlygomis.
- Komercinėms transporto priemonėms: Steelmate PTS400EX, sukurta mikroautobusams, turinti ilgesnius kabelius ir galimybę vaizdą stebėti didesniame ekrane.
- Universalus sprendimas: Kenwood CMOS-230.
Visi šie modeliai dažnai būna su parkavimo gairėmis ir judesio aptikimu.
