Priekabų gamyba yra sudėtingas procesas, reikalaujantis tikslių inžinerinių sprendimų ir aukštos kokybės komponentų. Viena iš svarbiausių priekabos dalių, lemiančių jos veikimą, saugumą ir ilgaamžiškumą, yra ašis. Šiame straipsnyje apžvelgsime esminę informaciją, susijusią su priekabos ašių gamyba, jų tipais, pasirinkimo kriterijais ir techniniais reikalavimais.
Priekabų gamybos galimybės ir individualūs sprendimai
Profesionalūs priekabų gamintojai siūlo platų priekabų asortimentą, pradedant bortinėmis ir baigiant kietašonėmis ar izoterminėmis priekabomis. Yra galimybė pagaminti priekabą individualiai, pagal kliento poreikius, pasiūlant tiek standartinius, tiek ir nestandartinius sprendimus. Tokiu būdu užtikrinama, kad priekaba atitiks specifinius krovinio gabenimo reikalavimus.
Priekabų tipai ir jų paskirtis
- Bortinės priekabos: skirtos gabenti didesniems kroviniams, kurie reikalauja didesnio ploto ir gali prasikišti į šonus, priekį ar galą.
- Valtinės priekabos: specializuotos priekabos valtims transportuoti.
- Platformos: plačiai naudojamos pergabenti specialųjį transportą, pavyzdžiui, mini ekskavatorius, „Bobcat“ ar kitą smulkiąją techniką, žoliapjoves, mini traktorius ir pan. Jos itin naudingos vykdant statybų ir ūkio darbus.
- Uždaros priekabos: skirtos vežti krovinius, bijančius drėgmės, ir kai reikalingas didesnis saugumas kroviniui. Uždaros priekabos dar skirstomos į kelias kategorijas, tokias kaip: kietašonės, izoterminės ar tentinės priekabos.
- Nestandartinės priekabos: gaminamos pagal unikalius kliento reikalavimus, užtikrinant maksimalų pritaikymą.
Priekabos ašys: konstrukcija, reikšmė ir techniniai reikalavimai
Ašis yra velenas, kuris perduoda priekabos svorį ir pavarą ratams. Nors tai skamba paprastai, ašis gali būti pati sudėtingiausia priekabos dalis. Ašys įvertinamos pagal apkrovą, kuri nurodo svorį, kurį jos gali išlaikyti. Priekabos su keliomis ašimis gali nešti visų šių apkrovų sumą, jei padangos ir velkančioji transporto priemonė taip pat įvertintos pagal bendrą svorį. Pakabos laikiklis yra neatskiriama transporto priemonės pakabos sistemos dalis.
Projekto techninis pagrindimas ir reikalavimai
Gaminant priekabas, ypač svarbus yra projekto techninis pagrindimas ir tikslūs techniniai reikalavimai priekabai. Jie apima bendruosius reikalavimus, reikalavimus priekabos konstrukcijai ir konkrečius reikalavimus priekabos konstrukcijos elementams.
Pagrindiniai konstrukcijos elementai:
- Purslus ribojantis įtaisas: užtikrina saugumą ir atitiktį eismo taisyklėms.
- Stabdžiai: esminė saugumo sistema.
- Grąžulas: jungia priekabą su vilkiku.
- Apšvietimo įtaisai: privalomi saugiam eismui tamsiuoju paros metu.

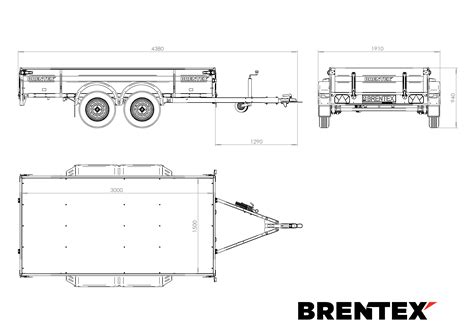

Priekabos matmenų parinkimas ir apkrovų nustatymas
Prieš pradedant gamybą, būtina tiksliai parinkti priekabos matmenis ir nustatyti apkrovas. Tai apima sukabintuvo, rato bei ritės svorio centro padėčių nustatymą. Taip pat apskaičiuojamos rėmo, ritės rėmo bei ašies apkrovos. Atliekami stipruminiai priekabos skaičiavimai, įskaitant rėmo, ritės transportavimo ašies skaičiavimą ir grąžulo stiprumo patikrinimą.
Paslaugusis
Daugelio ašių privalumai
Nors yra priekabų su viena ašimi, dažnai pasirenkamos priekabos su keliomis ašimis, ypač didesniems kroviniams. Priekabos su keliomis ašimis, dar vadinamos tandeminėmis arba bogey-axle priekabomis, užtikrina puikų stabilumą ir atramą.
- Sklandesnis važiavimas: Papildomas padangų komplektas gali labai pakeisti priekabos važiavimo sklandumą, ypač neasfaltuotais keliais. Jei priekaboje yra daugiau nei viena ašis, lakštinių spyruoklių sistema yra pati patikimiausia, kad padangos nusidėvėtų ir važiuotų tolygiai.
- Degalų taupymas: Nenaudojamos papildomos ašys gali būti pakeltos iš padėties, taip sumažinant priekabos pasipriešinimą kelyje. Esant mažesniam pasipriešinimui, reikia mažiau arklio galių, kad priekaba pajudėtų keliu, ir sunaudojama mažiau degalų.
- Mažiau susidėvėjusi priekaba: Susidėvėjimo mažinimas naudojant pakeliamas ašis veikia dviem skirtingais būdais. Esant didelei apkrovai, svoris paskirstomas visoje sistemoje ir sumažina spaudimą padangoms, ašims, ratams ir apskritai pakabai.
- Lengviau keliuose: Nuleidus keliamąją ašį ir padedant kitiems ratams, sumažėja smūgis į kelią, kuris gali būti labai didelis esant dideliam svoriui.
Kalbant apie ašių išdėstymą priekaboje, dažnai minima 40/60 taisyklė. Neapkrautos priekabos ašys turi būti išlenktos (suraukusios antakius), o pakrautos jos išsilygins.
Ašių tipai ir jų charakteristikos
Priekabos ašis galima suskirstyti į tris pagrindinius tipus: tiesus, lašas (nuleidžiamas) ir sukimas (torsinis). Tačiau, atsižvelgiant į pakabos sistemą ir konstrukciją, galima išskirti daugiau tipų.
- Spyruoklinės ašys: laikomos labiausiai paplitusiu priekabose naudojamu ašių tipu. Jos žinomos dėl savo tvirtumo ir universalumo, todėl puikiai tinka daugeliui priekabų tipų. Spyruoklinės ašys susideda iš ašies vamzdžio ir spyruoklinės pakabos sistemos. Spyruoklės sugeria nuo kelio kylančias vibracijas ir smūgius, todėl vairuotojas važiuoja sklandžiau. Jos yra palyginti pigesnės ir reikalauja mažai priežiūros. Spyruoklinė priekabos ašis yra pagaminta iš lenktų metalinių spyruoklių lakštų.
- Torsinės ašys: veikia kitaip nei spyruoklinės ašys. Jos naudoja guminius virvelius, kurie sugeria vibracijas ir smūgius nuo kelio. Guminiai virveliai veikia kaip spyruoklė ir palaiko priekabos svorį. Rezultatas - ne toks nelygus vairavimas, kuris idealiai tinka sunkesnėms priekaboms. Torsinės ašys yra brangesnės nei spyruoklinės ašys ir reikalauja periodinės priežiūros.
- Nuleidžiamos ašys (Drop Axles): yra populiarus pasirinkimas priekaboms, kurioms reikia papildomos prošvaisos, pavyzdžiui, pritaikytoms visureigių priekaboms. Jos turi unikalų dizainą, kai velenas yra pritvirtintas po ašimi, nuleidžiant svorio centrą ir suteikiant daugiau laisvos vietos. Nuleidžiamos ašys gali atlaikyti didesnes apkrovas dėl padidintos prošvaisos ir puikiai tinka važiuojant bekelėje.
- Tiesios ašys (Straight Axles): taip pat žinomos kaip kietosios ašys, yra įprasta sunkiasvorių priekabų, pvz., automobilių vilkikų, komunalinių priekabų ir įrangos priekabų, savybė. Jos susideda iš tiesios juostos su dviem stebulėmis abiejuose galuose, kad išlaikytų priekabos svorį. Tiesios ašys yra ekonomiškos ir reikalauja palyginti mažai priežiūros. Tiesios ašys turi fiksuotą kampą ir yra labiausiai paplitęs priekabos ašių tipas.
- Nepriklausomos pakabos ašys: užtikrina puikią važiavimo kokybę ir valdymą. Jos žinomos dėl savo sugebėjimo sugerti smūgius ir išlaikyti stabilumą staigių posūkių ir nelygaus reljefo metu. Nepriklausomos pakabos ašys yra populiarus pasirinkimas prabangioms kelionių priekaboms, arklių priekaboms ir valčių priekaboms.
Tinkamos ašies pasirinkimas ir matmenų nustatymas
Tinkamos priekabos ašies pasirinkimas yra svarbus sprendimas, galintis turėti didelės įtakos jūsų priekabos veikimui ir saugai. Atnaujinant priekabos ašis, be ašies tipo, taip pat svarbu atsižvelgti į svorį, veleno dydį ir suderinamumą su stabdžiais.
Pagrindiniai kriterijai:
- Priekabos keliamoji galia: Pirmas žingsnis renkantis tinkamą priekabos ašį - nustatyti priekabos keliamąją galią. Tai padės nustatyti ašies tipą, kuris geriausiai tinka jūsų pritaikymui.
- Pakabos sistema: Jūsų priekabos pakabos sistema yra svarbus veiksnys, į kurį reikia atsižvelgti renkantis tinkamą priekabos ašį.
- Stabdžių sistema: Jūsų priekabos stabdžių sistema taip pat yra svarbus veiksnys, į kurį reikia atsižvelgti renkantis tinkamą priekabos ašį. Sauga: kai kurioms vienaašėms priekaboms su mažesne bendroji priekabos masė nereikalauja stabdžių ir gali kilti saugumo problemų.
Ašies matmenų nustatymas:
Norint pakeisti ar pasirinkti naują ašį, būtina tiksliai išmatuoti kelis parametrus:
- Stebulės veido matavimas (ašies vėžė): Tai vienas iš svarbiausių matavimų. Nuėmus abu ratus, užkabinkite matavimo juostą ant vieno veleno galo ir nuleiskite iki priešingo veleno galo. Tada įsitikinkite, kad naujos ašies, kurią perkate, matmenys yra tokie patys.
- Spyruoklės centro matavimas: Tai gali būti svarbiausias matavimas norint teisingai atlikti. Laikydami matavimo juostą spyruoklės centre, matuokite iki priešingos spyruoklės centro. Patarimas: jei šalia neturite draugo, kuris laikytų matuoklio galą, vis tiek galite gauti šį matavimą atskirai. Užkabinę matavimo juostą ant vienos spyruoklės išorinio krašto, galėsite matuoti prie kitos spyruoklės vidinio krašto.
- Suklio matavimas nuo galo iki galo: Nuėmus abu ratus, užkabinkite matavimo juostą ant vieno veleno galo ir nuleiskite iki priešingo veleno galo.
- Ašies vamzdžio skersmuo: Jei kyla abejonių, visada galite dar kartą patikrinti ašies vamzdžio skersmenį. Paprastai tariant, tam tikros talpos ašys turi tam tikro skersmens ašies vamzdžius.
Ašių gamybos metodai ir standartai
Priekabų ašys gaminamos naudojant pažangias technologijas, užtikrinančias jų tvirtumą ir ilgaamžiškumą.
Gamybos technologijos:
- Karštasis kalimas: Tai įprastas priekabos ašių gamybos būdas. Šis procesas apima plieno kaitinimą iki kaliosios temperatūros ir formavimą naudojant štampus. Rezultatas - tvirta ir tvirta ašies konstrukcija.
- Šaltasis formavimas: Arba šaltasis valcavimas, yra kita technika, ypač naudojant plieną. Šis procesas apima metalo deformavimą kambario temperatūroje, sukuriant tvirtą ir formos ašį.
Pramonės standartai ir taisyklės:
Griežtas pramonės standartų ir taisyklių laikymasis užtikrina priekabų ašių saugumą ir patikimumą.
- Dizaino standartai: Ašies konstrukcija atitinka specifinius SAE nustatytus standartus.
- Apkrovos standartai: Keliamoji galia yra svarbus aspektas, kuriam taikomi standartai.
- Medžiagos kokybė: Standartai taip pat diktuoja ašių konstrukcijoje naudojamų medžiagų kokybę.
- Bandymo procedūros: Ašims atliekamos griežtos bandymo procedūros, siekiant patikrinti jų atitiktį pramonės standartams.
Gamybos įmonės nuolat taiko vietinius ir tarptautinius techninius standartus, tiksliai suvokia rinkos paklausos informaciją ir greitai bei optimaliai projektuoja. Tokiu būdu ašys, pakaba ir kitos detalės pasižymi pasaulinio lygio technine kokybe dėl pagrįstų ir pažangių gamybos technologijų. Pažangi apdorojimo technologija, aukščiausios klasės gamybos linija ir tiksli CNC apdirbimo įranga iš vidaus ir užsienio užtikrina gerą puspriekabių ašių komplektų, pakabos sistemų ir kitų susijusių jungiamųjų detalių kokybę.
Priekabos ašių priežiūra ir ilgaamžiškumas
Nors nėra jokių garantijų dėl bet kurios dalies eksploatavimo trukmės, rekomenduojama priekabos ašis keisti kas 3-5 metus, atsižvelgiant į naudojimą. Reguliari priežiūra yra būtina, siekiant užtikrinti ilgaamžiškumą ir saugumą.
Rekomenduojamos priežiūros procedūros:
- Tikrinkite ratų guolius: Ratų guolius reikia tikrinti bent kartą per metus arba dažniau, jei priekaba naudojama dažnai. Pavyzdžiui, AL-KO COMP 2051 guolis 34 mm (plotis: 37 mm, išorinis diametras: 34 mm, 64 mm) tinka AL-KO būgnams: 811157, 811268.
- Tikrinkite ašį, ar nėra pažeidimų: Surūdijusios ašys gali būti vienas iš ankstyvųjų įspėjamųjų ženklų, kad jas reikia pakeisti. Jei priekaba važiuoja netinkamai, priežastis gali būti ašys. Jūsų ašys yra pakabos dalis, todėl, jei prarandate bet kokį krovinį arba jaučiate per didelį pasipriešinimą važiuodami su priekaba, patikrinkite ašis.
- Reguliariai sutepkite ašį: Priekabos ašį ir stebulę reikėtų sutepti bent kartą per metus.
- Reguliariai tikrinkite stabdžius: Stabdžių trosas Bowden trosas AL-KO 770/966 (šarvo ilgis: 770, bendras ilgis: 966), Stabdžių trosas Bowden trosas AL-KO 1430/1626 (šarvo ilgis: 1430 m, bendras ilgis: 1626 m), Stabdžių trosas KNOTT 1230/1440 (šarvo ilgis: 1230 m, bendras ilgis: 1440 m). Taip pat reikia tikrinti stabdžių kaladėles, pavyzdžiui: Stabdžių kaladėlės 200x50 stabdomoms ašims AL-KO 2050 SET, Stabdžių kaladėlės 200x50 stabdomoms ašims KNOTT 20-2425/1 SET, Stabdžių kaladėlės 230x60 stabdomoms ašims AL-KO 2360/2361 SET, Stabdžių kaladėlės BPW 200x50 UNITRAILER ašiai (būgno vidinis skersmuo: 200 mm, žandikaulio plotis: 50 mm).
- Reguliariai tikrinkite padangas.
- Patikrinkite pakabos sistemą: Priekabos ašių amortizatoriai, tokie kaip AL-KO Octagon 900 -1600 kg žalia (viena ašis: 900 kg, tandemas: 1600 kg), PIVEXIN hidraulinis amortizatorius priekabų ašims 750-1800kg vienguboms ir tandeminėms ašims (viena ašis: 750 kg, tandemas: 1800 kg), Universalus AL-KO priekabos ašies amortizatorius 1500 - 3000 kg (viena ašis: 1500 kg, tandemas: 3000 kg), padeda užtikrinti sklandų važiavimą. Taip pat svarbu atkreipti dėmesį į Kilpos/stabdžių troso laikiklis KNOTT 910120S.
- Patikrinkite ratų suvedimą.
Pakėlus priekabą, priekabos svorio centras pakyla, todėl ji gali tapti jautresnė skersiniam vėjui ir priekabos siūbavimui. Torsinių ir spyruoklinių ašių posūkis į viršų, kreivė arba nuokrypis yra suprojektuoti taip, kad ištiesintų jūsų dydžio priekabai būdingą apkrovą.
Standartinių priekabos ašių ir komponentų pavyzdžiai
Gamybos procese naudojami įvairūs standartiniai gaminiai, kurie užtikrina priekabos patikimumą ir ilgaamžiškumą. Štai keletas pavyzdžių iš priekabų ašių ir susijusių komponentų, kuriuos galima rasti rinkoje:
Nestabdamos ašys 750 kg:
- KNOTT VG7-L nestabdoma ašis UNITRAILER priekabai 750kg 1070mm 1370mm 4x100
- Vienos ašies apkrova: 750 kg
- Montavimo tarpai: 1070 mm
- Tarpai tarp stebulių: 1370 mm
- Atstumas tarp ratlankio varžtų: 4x100
- Ratlankio centrinė skylė: min. 57 mm
- KNOTT VG7-L nestabdoma ašis priekabai 750kg 1190mm 1623mm 4x100
- Vienos ašies apkrova: 750 kg
- Montavimo tarpai: 1190 mm
- Tarpai tarp stebulių: 1623 mm
- Atstumas tarp ratlankio varžtų: 4x100
- Ratlankio centrinė skylė: min. 57 mm
- AL-KO OPTIMA nestabdoma ašis priekabai 750kg 1260mm 1573mm 4x100
- Vienos ašies apkrova: 750 kg
- Montavimo tarpai: 1260 mm
- Tarpai tarp stebulių: 1573 mm
- Atstumas tarp ratlankio varžtų: 4x100
- Ratlankio centrinė skylė: min. 57 mm
- AL-KO OPTIMA nestabdoma ašis priekabai 750kg 1180mm 1560mm 4x100
- Vienos ašies apkrova: 750 kg
- Montavimo tarpai: 1180 mm
- Tarpai tarp stebulių: 1560 mm
- Atstumas tarp ratlankio varžtų: 4x100
- Ratlankio centrinė skylė: min. 57 mm
- KNOTT VG7-L nestabdoma ašis UNITRAILER priekabai 750kg 1260mm 1560mm 4x100
- Vienos ašies apkrova: 750 kg
- Montavimo tarpai: 1260 mm
- Tarpai tarp stebulių: 1560 mm
- Atstumas tarp ratlankio varžtų: 4x100
- Ratlankio centrinė skylė: min. 57 mm
- AL-KO OPTIMA nestabdoma ašis priekabai 750kg 1500mm 1820mm 4x100
- Vienos ašies apkrova: 750 kg
- Montavimo tarpai: 1500 mm
- Tarpai tarp stebulių: 1820 mm
- Atstumas tarp ratlankio varžtų: 4x100
- Ratlankio centrinė skylė: min. 57 mm
- KNOTT VG7-L nestabdoma ašis priekabai 750kg 1130mm 1430mm 4x100
- Vienos ašies apkrova: 750 kg
- Montavimo tarpai: 1130 mm
- Tarpai tarp stebulių: 1430 mm
- Atstumas tarp ratlankio varžtų: 4x100
- Ratlankio centrinė skylė: min. 57 mm
- KNOTT VG7-L nestabdoma ašis priekabai 750kg 1070mm 1370mm 4x100
- Vienos ašies apkrova: 750 kg
- Montavimo tarpai: 1070 mm
- Tarpai tarp stebulių: 1370 mm
- Atstumas tarp ratlankio varžtų: 4x100
- Ratlankio centrinė skylė: min. 57 mm
- AL-KO OPTIMA nestabdoma ašis priekabai 750kg 1240mm 1630mm 4x100
- Vienos ašies apkrova: 750 kg
- Montavimo tarpai: 1240 mm
- Tarpai tarp stebulių: 1630 mm
- Atstumas tarp ratlankio varžtų: 4x100
- Ratlankio centrinė skylė: min. 57 mm
Stabdomos ašys 1350 kg ir 1500 kg:
- KNOTT VGB13 stabdoma ašis priekabai / vilkikui 1350kg 1300mm 1750mm 5x112
- Vienos ašies apkrova: 1350 kg
- Montavimo tarpai: 1300 mm
- Tarpai tarp stebulių: 1750 mm
- Atstumas tarp ratlankio varžtų: 5x112
- Ratlankio centrinė skylė: min. 57 mm
- KNOTT VGB13 stabdoma ašis priekabai / vilkikui 1350kg 1200mm 1570mm 5x112
- Vienos ašies apkrova: 1350 kg
- Montavimo tarpai: 1200 mm
- Tarpai tarp stebulių: 1570 mm
- Atstumas tarp ratlankio varžtų: 5x112
- Ratlankio centrinė skylė: min. 57 mm
- AL-KO COMPACT stabdoma ašis priekabai / vilkikui 1350kg 1300mm 1750mm 5x112
- Vienos ašies apkrova: 1350 kg
- Montavimo tarpai: 1300 mm
- Tarpai tarp stebulių: 1750 mm
- Atstumas tarp ratlankio varžtų: 5x112
- Ratlankio centrinė skylė: min. 57 mm
- AL-KO COMPACT stabdoma ašis priekabai / vilkikui 1500kg 1300mm 1750mm 5x112
- Vienos ašies apkrova: 1500 kg
- Montavimo tarpai: 1300 mm
- Tarpai tarp stebulių: 1750 mm
- Atstumas tarp ratlankio varžtų: 5x112
- Ratlankio centrinė skylė: min. 57 mm
Standartinių gaminių parinkimas, pavyzdžiui, sukabintuvų ir pakabų, yra svarbi gamybos proceso dalis.
