Saugumo Dilema: Saugiklis Nuliniame Laide
Klausimas, ar galima įdėti saugiklį į nulinį trifazės grandinės laidą, yra esminis elektros saugumo aspektas. Trumpas atsakymas yra: paprastai - ne. Nulinio laido saugojimas saugikliais kelia didelę riziką ir neatitinka šiuolaikinių elektros instaliacijų saugumo standartų.
Pagrindinė priežastis yra ta, kad suveikus nulinio laido saugikliui, faziniai laidai gali likti įtampoje. Tai sukuria pavojingą situaciją, kai grandinė atrodo atjungta (prietaisai neveikia), tačiau pavojinga įtampa vis dar teka, keliant elektros smūgio ir įrangos pažeidimo riziką. Trifazėse grandinėse, esant nesubalansuotai apkrovai, nulinio laido atjungimas gali sukelti neutralaus taško poslinkį ir pavojingą viršįtampį kai kuriose fazėse, galintį sugadinti prijungtą įrangą.
Elektros Apsaugos Pagrindai: Saugikliai ir Automatiniai Jungikliai
Elektros dingimas namuose - vienas labiausiai erzinančių buitinių gedimų, ypač kai tai nutinka vakare. Staiga užgesusios šviesos ir nutilę prietaisai sukelia ne tik nepatogumų, bet ir nerimą dėl namų saugumo. Dažnas gyventojas pirmiausia skuba prie elektros skydinės ir tiesiog atstato išmuštą saugiklį ar automatinį jungiklį, nesusimąstydamas apie priežastis. Tačiau jei elektros saugikliai išmušami reguliariai, tai nėra atsitiktinumas - tai jūsų elektros instaliacijos pagalbos šauksmas. Ignoruojant šiuos signalus, rizikuojama ne tik sugadinti brangią buitinę techniką, bet ir sukelti gaisrą.
Saugikliai ir Jų Veikimo Principai
Saugiklis yra elektros saugos įtaiso tipas, naudojamas elektros grandinėms apsaugoti nuo viršsrovių ir trumpųjų jungimų. Saugiklio principas pagrįstas tuo, kad metalai turi savybę, vadinamą elektrine varža, o tai reiškia, kad jie priešinasi elektros srovės tekėjimui. Kai laidu ar grandine teka per didelis srovės kiekis, dėl šios varžos metalas laide pradeda kaisti. Kad taip neatsitiktų, į grandinę įkišamas saugiklis. Saugiklis sukurtas taip, kad būtų silpnoji grandinės vieta, kuri išsilydys arba perdegs, kol nebus pažeisti kiti komponentai. Saugikliai ne tik apsaugo grandines ir įrenginius nuo pažeidimų, bet ir atlieka svarbų vaidmenį užkertant kelią elektros gaisrams. Apskritai, saugiklio funkcija yra apsaugoti elektros grandines ir įrenginius nuo pažeidimų bei užkirsti kelią elektros gaisrams.
Automatiniai Jungikliai: Šiuolaikinė Apsauga
Tai, ką mes dažnai vadiname „saugikliais”, šiuolaikiniuose namuose dažniausiai yra automatiniai jungikliai. Automatinio jungiklio pagrindinė funkcija - apsaugoti elektros grandinę nuo perkaitimo ir gaisro. Jis stebi elektros srovės stiprumą, tekantį grandine. Jei srovė viršija nustatytą ribą (pavyzdžiui, 16 amperų) arba įvyksta staigus šuolis, mechanizmas suveikia ir akimirksniu nutraukia elektros tiekimą. Tai nėra gedimas - tai sėkmingas apsaugos sistemos veikimas.
Šiuolaikiniuose būstuose, be įprastų automatų, montuojamos ir nuotėkio relės (RCD). Jos skirtos apsaugoti žmones nuo elektros smūgio. Jei dažnai išmuša būtent nuotėkio relę, tai rodo, kad srovė „nuteka” ten, kur neturėtų - pavyzdžiui, į prietaiso korpusą ar per pažeistą izoliaciją į drėgną sieną.
Trifazių Grandinių Apsauga ir Laidininkų Atjungimas
Grandinės išjungiklis (automatinis jungiklis) yra būtinas elektros prietaisas namuose. Norint suprasti, kaip jis turėtų būti prijungtas, svarbu žinoti grandinės išjungiklių tipus. Dažnai girdime 1P, 2P, 1P+N, 3P, 4P. Skaičius priešais „P” nurodo linijų, kurias gali valdyti grandinės išjungiklis, skaičių:
- 1P: gali valdyti tik vienos linijos įjungimą ir išjungimą. Kai linija yra trumpojo jungimo, grandinės išjungiklis automatiškai atjungs gyvą laidą (tik fazę).
- 2P: gali valdyti dviejų laidų įjungimą ir išjungimą. Kai grandinėje įvyksta trumpasis jungimas, 2P grandinės išjungiklis gali automatiškai atjungti abi grandines - tiek neutralųjį, tiek gyvąjį laidą.

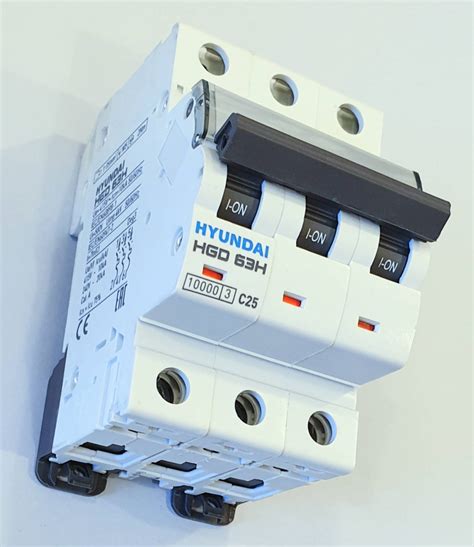

- 3P: skirtas valdyti trijų linijų (fazių) įjungimą ir išjungimą, dažniausiai naudojamas 380 V trifaziuose varikliuose.
- 4P: valdo keturias linijas, t.y., tris fazes ir neutralųjį laidą, užtikrindamas visų laidininkų atjungimą.
Kyla klausimas, koks skirtumas tarp 2P ir 1P+N. „N” paprastai žymi neutralią liniją. Nors abu jungikliai mechaniškai atjungia tiek fazę, tiek neutralųjį laidą, 1P+N tipo jungiklis turi apsaugą nuo viršsrovių ir trumpųjų jungimų tik fazės laide. Neutralusis laidas atjungiamas kartu su faze, tačiau neturi savarankiško apsaugos mechanizmo. Priešingai, 2P jungiklis turi apsaugą abiejuose poliuose - faziniame ir neutraliajame, o tai reiškia, kad jis stebi ir apsaugo nuo viršsrovių abiejuose laiduose. Todėl, kai įvyksta trumpasis jungimas, neutrali 2P linija gali būti atjungta, tačiau 1P+N negali atjungti neutralios linijos nepriklausomai nuo fazės, ir jo apsaugos elementas skirtas tik fazei.
Trifazėse grandinėse visada svarbu užtikrinti, kad avarijos atveju būtų atjungti visi faziniai laidai. Jei naudojamas neutralaus laido atjungimas, jis turi būti atliekamas kartu su visais faziniais laidais, siekiant išvengti pavojingos įtampos atsiradimo atjungtoje dalyje.
Dažniausios Elektros Gedimų Priežastys ir Pavojai
Ekspertų teigimu, dažniausia saugiklių išmušimo priežastis yra tiesioginė elektros tinklo perkrova. Tai nutinka tuomet, kai į vieną grandinę įjungiate daugiau prietaisų, nei ji gali atlaikyti. Kiekviena jūsų namų elektros grandinė turi ribotą pralaidumą. Pavyzdžiui, 16 amperų automatinis jungiklis gali atlaikyti maždaug 3500-3600 vatų (3.5-3.6 kW) galią. Jei bendra galia pasiekia 3800 W, tai viršija saugią ribą, todėl automatinis jungiklis po kelių sekundžių ar minučių išsijungs. Perkrova dažniausiai pasireiškia virtuvėje, kurioje sukoncentruota daugiausia galingų prietaisų.
Jei perkrova yra tiesiog nepatogumas, tai trumpasis jungimas yra rimta grėsmė. Trumpasis jungimas įvyksta, kai „fazinis” laidas (kuriuo teka srovė) tiesiogiai susiliečia su „nuliniu” laidu arba įžeminimu, apeidamas elektros prietaisą. Esant perkrovai, saugiklis dažniausiai išsijungia praėjus šiek tiek laiko po prietaisų įjungimo. Trumpojo jungimo atveju apsauga suveikia akimirksniu.
Lietuvoje vis dar daug daugiabučių ir individualių namų, kuriuose elektros instaliacija nekeista nuo pastato pastatymo (30-40 metų ar seniau). Sovietmečiu statytuose namuose dažniausiai buvo naudojami aliuminiai laidai, kurie nėra pritaikyti šiuolaikiniams poreikiams. Šiandien vien virtuvėje mes turime prietaisų, kurių bendra galia gali siekti 5-7 kW. Seni aliuminiai laidai kaista, jų izoliacija trupa, o kontaktų vietose atsiranda didelė varža. Jei gyvenate sename būste ir saugikliai „krenta” nuolat, net ir neįjungus daug prietaisų, tai gali reikšti, kad laidai yra susidėvėję. Tai viena pavojingiausių situacijų, nes kaistantys laidai sienose gali sukelti gaisrą be jokių išorinių požymių.
Tai yra griežtai draudžiama ir labai pavojinga keisti mažesnės srovės jungiklį (pvz., 16A) į didesnės (pvz., 25A) nepakeitus laidų. Tokiu atveju pašalinama apsauga, o laidai sienose pradės kaisti ir lydytis dar nepasiekus jungiklio išjungimo ribos, kas gali sukelti gaisrą. Jei problema kartojasi esant drėgnam orui, tikėtina, kad drėgmė patenka į lauko apšvietimą, išorines rozetes arba kur nors palėpėje yra pažeista laidų izoliacija. Drėgmė sukuria srovės nuotėkį, į kurį reaguoja nuotėkio relė.
Kaip Tinkamai Diagnozuoti ir Spręsti Elektros Problemas?
Jei namuose dingo elektra dėl suveikusio automatinio jungiklio, nepanikuokite ir laikykitės šios ekspertų rekomenduojamos sekos:
- Išjunkite galingus prietaisus. Prieš bandydami atstatyti jungiklį, ištraukite iš rozečių arba išjunkite prietaisus, kurie buvo naudojami toje grandinėje (virdulius, lygintuvus, šildytuvus).
- Apžiūrėkite skydinę. Atidarykite elektros skydinę ir pažiūrėkite, kuris jungiklis yra nuleistas žemyn (arba kurio saugiklio indikatorius rodo išjungtą padėtį).
- Atstatykite jungiklį. Jei jis iškart nukrenta atgal (su garsiu pokštelėjimu ar kibirkštimi), greičiausiai turite trumpąjį jungimą laiduose arba sugedusį patį automatinį jungiklį.
- Eliminavimo metodas. Pradėkite po vieną jungti prietaisus atgal. Jei įjungus konkretų prietaisą (pvz., lygintuvą) vėl dingsta elektra, vadinasi, gedimas yra tame prietaise, o ne namų instaliacijoje.
Norint išvengti nemalonių staigmenų ateityje, svarbu ne tik reaguoti į gedimus, bet ir užsiimti prevencija. Jei planuojate įsigyti galingą buitinę techniką (pvz., indukcinę kaitlentę, šilumos siurblį ar elektromobilio įkrovimo stotelę), pirmiausia pasikonsultuokite su specialistais dėl galios didinimo ir įvado atnaujinimo. Taip pat rekomenduojama bent kartą per metus atlikti vizualią rozečių ir jungiklių apžiūrą. Jei matote, kad rozetė kliba, iš jos sklinda keistas garsas (zvimbimas) ar ji šyla - nelaukite, kol dings elektra. Klibanti rozetė dažnai nutraukia laidus arba sukelia kontaktų kibirkščiavimą. Galiausiai, jei jūsų elektros skydinėje vis dar stovi senoviniai, keraminiai „kamščiai”, primygtinai rekomenduojama juos pakeisti į šiuolaikišką, saugią skydinę su automatiniais jungikliais ir nuotėkio relėmis.
Saugiklių Tipai, Parinkimas ir Standartai
Nuolatinės Srovės (DC) Saugikliai
DC saugiklis yra elektros apsaugos įtaisas, naudojamas srovės tekėjimui nutraukti, siekiant išvengti gaisro ar įrangos sugadinimo, kai grandinė perkraunama arba įvyksta trumpasis jungimas. Tai yra pagrindinis saugos įtaisas, dažniausiai naudojamas elektros sistemose, užtikrinantis, kad srovės išliktų saugiose ribose.
Paprastai nuolatinės srovės saugiklį sudaro šie pagrindiniai komponentai:
- Saugiklio elementas: pagrindinė įrenginio dalis, paprastai sudaryta iš specializuotos medžiagos, turinčios specifines srovės ir laiko charakteristikas. Kai srovė viršija vardinę saugiklio elemento vertę, jis išsilydo ir atjungia grandinę.
- Saugiklio korpusas: išorinis korpusas, apsaugantis saugiklio elementą, paprastai pagamintas iš izoliacinių medžiagų, siekiant užtikrinti saugų veikimą.
- Saugiklio laikiklis: dalis, atsakinga už saugiklio tvirtinimą ir prijungimą prie grandinės, dažnai jame yra lizdas arba jungtis.
Nuolatinės srovės saugiklio veikimas priklauso nuo saugiklio elemento savybių. Kai srovė viršija vardinę srovę, saugiklio elementas įkaista ir galiausiai išsilydo, nutraukdamas grandinę. Šis lydymosi procesas yra grįžtamasis, todėl norint atkurti elektros tęstinumą, reikia pakeisti nuolatinės srovės saugiklį.
Saugiklių Klasifikacija ir Parinkimas
Yra daug elektros saugiklių tipų, kurie gali būti klasifikuojami pagal įvairius kriterijus, tokius kaip charakteristika ir veikimo principas. Klasifikacija pagal charakteristiką apima B, C ir D saugiklius:
- B tipo saugikliai skirti grandinėms su mažu srovės srautu.
- C ir D tipai naudojami situacijose, reikalaujančiose didesnio atsparumo srovės šuoliams, pavyzdžiui, pramoninėse instaliacijose.
Klasifikacija pagal veikimą apima mechaninius ir terminio veikimo saugiklius. Mechaniniai saugikliai veikia elektromagnetinės jėgos aktyvavimu, leidžiančiu greitai nutraukti grandinę. Terminiai saugikliai reaguoja į temperatūros kilimą, sukeltą pernelyg didelės srovės, lydydami metalinį elementą viduje. Medžiagos, naudojamos saugiklių gamybai, yra svarbios jų veikimui ir saugumui. Dažniausiai jos gaminamos iš vario, aliuminio ir keramikos. Varis ir aliuminis naudojami dėl gerų laidumo savybių, o keramika dažnai naudojama kaip korpusas, suteikiantis tinkamą izoliaciją. Automobilių saugikliuose naudojami taip pat plastikai su permatomais korpusais, leidžiančiais lengvai patikrinti saugiklio elemento būklę.
Tinkamai pasirinkti saugiklį elektros instaliacijai yra labai svarbu, norint užtikrinti sistemos saugumą ir patikimumą. Pagrindiniai parametrai yra:
- Nominali srovė: turi atitikti didžiausią instaliacijos apkrovą. Saugiklis su per maža nominalia srove pūstųsi įprasto naudojimo metu, sukeldamas nepatogius elektros tiekimo nutraukimus.
- Nominali įtampa: saugiklis turi būti pritaikytas darbinei instaliacijos įtampai. Apsaugos nominali įtampa turi būti lygi arba didesnė už grandinės įtampą.
- Laiko-srovės charakteristika: nusako reakcijos laiką į perkrovą atsižvelgiant į jos dydį. Tinkamos charakteristikos parinkimas yra būtinas ypač instaliacijose su įrenginiais, galinčiais laikinai traukti dideles sroves, pvz., varikliais.
Standartai ir Sertifikatai
Reikalavimai ir standartai saugikliams yra būtini užtikrinti saugumą elektros instaliacijose. Yra daugybė nacionalinių ir tarptautinių standartų, reglamentuojančių saugiklių konstrukciją, charakteristikas ir žymėjimą. Svarbiausias standartas yra IEC 60269, kuris yra tarptautinis žemos įtampos saugiklių standartas. Jame aprašomos įvairios saugiklių klasės, įskaitant pramoninius ir buitinius variantus. Lietuvoje šie standartai yra įgyvendinti kaip PN-EN. Be to, naudojami taip pat kokybės sertifikatai, patvirtinantys atitiktį konkretiems reikalavimams. Pavyzdžiui, saugikliai gali turėti UL sertifikatus, naudojamus Šiaurės Amerikoje, bei CE ženklus, kuriuos reikalauja Europos Sąjunga. Šie sertifikatai užtikrina, kad produktai buvo išbandyti saugumui. Svarbu rinktis tik tuos saugiklius, kurie turi tinkamus ženklus, nes tai gali padėti išvengti problemų, susijusių su netinkamu veikimu kritinėse situacijose.
Saugiklių Keitimas, Priežiūra ir Modernūs Sprendimai
Saugiklių Dėžė ir Instaliacija

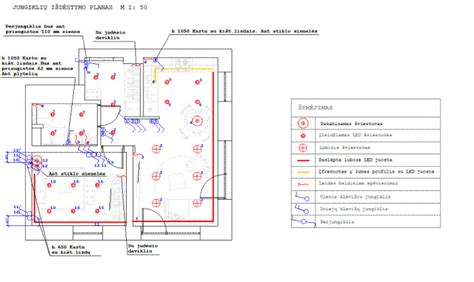

Saugiklių dėžė yra pagrindinė kiekvienos elektros instaliacijos dalis, skirta apsaugoti grandines nuo perkrovų ir trumpojo jungimo poveikio. Joje yra įvairių elementų, įskaitant saugiklius, kurie automatiškai nutraukia grandinę pavojingose situacijose. Dėžėje taip pat yra terminalai, prie kurių jungiasi tiekimo laidai, ir elementai, leidžiantys lengvai pakeisti saugiklius. Saugiklių dėžės montavimas reikalauja kelių pagrindinių žingsnių:
- Pasirinkti tinkamą montavimo vietą, užtikrinančią lengvą prieigą ir atitinkančią saugos reikalavimus.
- Nuėmus dėžės dangtį, tiekimo laidus prijungti prie atitinkamų terminalų, atsargiai parenkant jų skerspjūvius pagal instaliacijos poreikius.
- Sujungus visus reikalingus komponentus, dėžė turi būti patikrinta dėl teisingo saugiklių veikimo ir bendro grandinės saugumo.
Saugiklio keitimas yra veiksmas, kurį galima atlikti savarankiškai. Pirmiausia reikia atjungti elektros tiekimą atitinkamoje elektros grandinėje. Tada surandamas sugedęs saugiklis ir atsargiai išimamas. Svarbu, kad naujasis saugiklis turėtų tas pačias charakteristikas kaip ir senasis. Po pakeitimo rekomenduojama patikrinti kontaktų būklę, kad įsitikintumėte, jog jų nereikia valyti. Norint apskaičiuoti saugiklio vardinę srovę, reikia atsižvelgti į bendrą srovės apkrovą, kurią sukuria prie grandinės prijungti įrenginiai. Tai galima padaryti susumavus visų įrenginių galią (vatais) ir padalijus ją iš įtampos (voltais). Gautas rezultatas parodo tinkamą saugiklio srovės vertę.
Modernūs Apsaugos Sprendimai
Šiuolaikiniai apsaugos sprendimai sparčiai tobulėja, įvesdami naujoves, kurios didina įrenginių saugumą ir efektyvumą. Išmanieji saugikliai yra vienas iš tokių pavyzdžių. Jie aprūpinti elektronika, leidžiančia nuotoliniu būdu stebėti grandinės būklę, signalizuoti apie problemas dar prieš jas įvykstant. Tokios sistemos gali analizuoti srovės tekėjimą realiu laiku, prognozuodamos gedimus pagal tokius modelius kaip temperatūros kilimas.
Kitas modernus sprendimas - puslaidininkiniai apsaugos įrenginiai, kurie pakeičia tradicinius mechaninius srovės nutraukimo būdus. Naudodami puslaidininkinius elementus, tokius kaip IGBT ir MOSFET tranzistorius, šiuolaikiniai grandinių pertraukikliai gali nutraukti srovę per mikrosekundes, išvengdami elektrinio lankelio problemos. Šie sprendimai ypač naudingi nuolatinės srovės tinkluose ir pažangiose instaliacijose, kur svarbus greitas reakcijos laikas į perkrovą.
Saugikliai plačiai naudojami įvairiose srityse, pabrėžiant jų universalumą ir svarbą užtikrinant elektros saugumą. Buitiniuose įrenginiuose jie dažnai naudojami kaip pagrindinė apsauga nuo perkrovos ir trumpojo jungimo elektros instaliacijoje. Klasikiniai saugiklių elementai kadaise buvo plačiai naudojami, tačiau pastaruoju metu jų vaidmenį vis dažniau atlieka modernūs perkrovos pertraukikliai. Pramoninėse sistemose saugikliai atlieka svarbų vaidmenį apsaugant mašinas ir įrenginius nuo pažeidimų. Elektromobiliuose saugikliai yra būtini apsaugoti nuo perkrovos ir trumpojo jungimo maitinimo grandinėse, ypač svarbu kalbant apie aukštos įtampos baterijas.
Gedimų Diagnostika ir Priežiūra
Ištirpęs saugiklis yra dažniausiai pasitaikanti problema elektros instaliacijose. Tai vyksta pagal konstrukciją - saugiklis veikia, kai srovė viršija jo nominalią reikšmę, rodydama perkrovą ar trumpąjį jungimą grandinėje. Tokiais atvejais būtina diagnozuoti saugiklio veikimo priežastį, kad būtų išvengta pakartotinių gedimų. Gedimų diagnostika prasideda nuo to, kuris saugiklis suveikė. Saugiklių elementų atveju dažnai matomas įterpimo pertrūkis arba suodžiai viduje. Keramikinių saugiklių be langelio atveju būtina atlikti tęstinumo matavimą multimetru.
Kaip tikrinti saugiklius? Šį procesą verta pradėti patikrinant įrangos techninę būklę. Naudokite multimetrą, kad išmatuotumėte grandinės tęstinumą keramikiniams saugikliams be langelio. Taip pat galite atlikti vizualinę saugiklių elementų apžiūrą, ieškodami matomų pažeidimų, tokių kaip įterpimo pertrūkis ar suodžių žymės. Jei tikrinant saugiklį paaiškėja, kad jis ištirpo, kitas žingsnis - pakeisti ištirpusį saugiklį. Prieš tai įsitikinkite, kad nustatėte apsaugos veikimo priežastį, kad problema nesikartotų. Pakeiskite ištirpusį saugiklį nauju, turinčiu tas pačias parametrų reikšmes kaip ir originalas. Atminkite, kad naudoti saugiklius su netinkamais parametrais gali sukelti rimtų pavojų. Taip pat verta reguliariai tikrinti, ar įterpimai tinkamai laikosi savo laikikliuose ir ar nėra laisvų kontaktų, galinčių sukelti gedimų.
Senų saugiklių skydų teisėtumas dažnai priklauso nuo konkrečioje šalyje ar regione galiojančių teisės aktų. Daugelis senesnių tipų skydų gali neatitikti šiuolaikinių saugos standartų, todėl jie gali būti laikomi neatitinkančiais reikalavimų arba nelegaliais. Rekomenduojama investuoti į modernius sprendimus, atitinkančius galiojančias normas.
