Alkūninis velenas yra viena svarbiausių vidaus degimo variklio dalių, atsakinga už variklio darbo ciklo užbaigimą ir galios perdavimą į transmisiją. Be šio mechanizmo automobilio variklis negalėtų veikti. Dažnai vadinamas variklio mechaninės struktūros stuburu, jo pagrindinė paskirtis yra paversti stūmoklių judesį į sukamąją jėgą, kuri varo transporto priemonės ratus.
Alkūninio Velenas ir jo Veikimo Principas
Alkūninis velenas - tai variklio mechanizmo dalis, kuri paverčia stūmoklių judėjimą iš tiesinio į sukamąjį. Cilindre slankiojantis stūmoklis per švaistiklį suka alkūninį veleną ir ant veleno galo įtvirtintą smagratį. Stūmoklis cilindre pakaitomis atsiduria tai viršutinėje, tai apatinėje padėtyje. Stūmoklio kelias tarp rimties taškų vadinamas stūmoklio eiga. Per kiekvieną stūmoklio eigą alkūninis velenas pasisuka puse sūkio (180°).
Stūmokliai, judėdami žemyn dėl kuro ir oro mišinio degimo cilindruose, stumiasi į švaistiklius, kurie savo ruožtu suka alkūninį veleną. Vėliau šis judesys perduodamas į smagratį ir galiausiai į transmisijos sistemą, leidžiančią transporto priemonei judėti. Alkūninį veleną veikia dinaminės, žaibiškai greitai kintančios pagal kryptį ir dydį jėgos, tokios kaip besisukančios masės išcentrinė jėga, periodinė dujų inercijos jėga ir grįžtamoji inercijos jėga, dėl kurių alkūninis velenas patiria lenkimo ir sukimo apkrovas. Be to, alkūninis velenas padeda subalansuoti variklį, sumažindamas vibraciją ir užtikrindamas sklandesnį variklio darbą.
Ant alkūninio veleno galo įtvirtintas smagratis skirtas sukaupti kinetinės energijos pertekliui darbo takto pradžioje ir sukti alkūniniam velenui kitų variklio cilindre vykstančių taktų metu. Tam gaminamas didelio inercijos momento smagratis, slopinantis sukamuosius virpesius varikliui dirbant mažais veleno sūkiais.
Senoji Animacija - Kartuno gatve senojimanimacija.cf
Alkūninio Velenas Sandara ir Komponentai
Alkūninis velenas yra sudėtingos formos metalinė dalis su skirtingais kampais ir atstumais nuo veleno centro išneštomis alkūnėmis. Jo konstrukciją lemia cilindrų skaičius, jų išdėstymas ir cilindrų darbo tvarka. Alkūniniai velenai sudaryti iš šių pagrindinių elementų:
- Pagrindiniai kakliukai - dalys, kurios tvirtinamos prie variklio bloko per pagrindinius guolius.
- Skriejikliniai kakliukai - dalys, prie kurių per švaistiklius jungiasi stūmokliai.
- Žastai - jungiančios alkūninius ir pagrindinius kakliukus. Juose dažnai yra alyvos tiekimo kanalai, skirti sutepimui.
- Atsvaros (balansiniai svoriai) - skirtos subalansuoti sukimosi išcentrinę jėgą ir jos sukimo momentą, o kartais ir slenkančią inercinę jėgą bei jos sukimo momentą. Kai šios jėgos ir momentai pasiekia pusiausvyrą, balansinis svoris taip pat gali būti naudojamas pagrindinių guolių apkrovai sumažinti. Balansinių svorių skaičius, dydis ir išdėstymas vertinami atsižvelgiant į cilindrų skaičių, jų išdėstymą ir variklio alkūninio veleno formą. Balanso svoris paprastai yra išlietas arba kaltas kaip visuma kartu su alkūniniu velenu.
Stūmoklis per pirštą šarnyriškai sujungtas su viršutine švaistiklio galvute, o apatinė švaistiklio galvutė paslankiai pritvirtinta prie alkūninio veleno kakliuko.
Siekiant sumažinti alkūninio veleno masę ir judėjimo metu susidarančią išcentrinę jėgą, alkūninio veleno kakliukas dažnai daromas tuščiaviduris. Kiekviename kakliuko paviršiuje yra alyvos angos, skirtos variklio alyvai įpilti arba ištraukti, kad būtų suteptas kakliuko paviršius.
Alkūninių Velenų Tipai pagal Konstrukciją ir Gamybos Technologiją
Lengvųjų automobilių varikliuose alkūniniai velenai būna įvairių konstrukcijų, pritaikytų skirtingoms variklio konfigūracijoms ir veikimo principams.
Pagal alkūnių išdėstymą:
- Plokštieji alkūniniai velenai (flat-plane): Dažniausiai pasitaikantys didelės galios ir našumo automobilių varikliuose. Plokštuminių alkūninių velenų kakleliai yra išdėstyti 180 laipsnių kampu. Ši konstrukcija leidžia padidinti variklio apsukas ir išgauti geresnį variklio atsaką į akseleratoriaus paspaudimą, tačiau tokios konstrukcijos velenas turi aukštesnį disbalanso koeficientą, kas gali padidinti vibracijas.
- Kryžminiai alkūniniai velenai (cross-plane): Dažniausiai naudojami V8 varikliuose, kryžminės plokštumos alkūninių velenų kakleliai išdėstyti 90 laipsnių kampu vienas nuo kito. Ši konstrukcija padeda efektyviau subalansuoti variklį, sumažina vibraciją ir užtikrina sklandesnį variklio veikimą, tačiau to kaina yra šiek tiek mažesni variklio sūkiai, palyginti su plokščiaisiais alkūniniais velenais.
Pagal gamybos technologiją:
- Kaltiniai ir štampuoti alkūniniai velenai: Pagaminti iš vientiso plieno gabalo arba kitų labai tvirtų metalų ar jų lydinių. Kaltiniai alkūniniai velenai yra labai patvarūs ir gali atlaikyti aukštesnes apkrovas bei didesnį stresą. Dėl savo stiprumo ir patikimumo jie dažnai naudojami didelio našumo ir didelės galios varikliuose. Štampuoti velenai gaminami iš aukštos kokybės chromnikelinio plieno, todėl yra labai tvirti.
- Integruotai kaltas alkūninis velenas: Pasižymi kompaktiška struktūra, lengvu svoriu ir dideliu stiprumu. Integruoto alkūninio veleno savybės yra geras apdirbamumas, mažesnis metalo pjovimas, maža kaina ir lengva gauti pagrįstą konstrukcinę formą, pavyzdžiui, ovalias alkūnines svirtis, cilindro formos tuščiavidurius kakliukus ir iškrovimo angas.
- Lieti alkūniniai velenai: Jie gaminami pilant išlydytą metalą į formą. Lietus alkūninius velenus pagaminti pigiau ir jie dažniausiai randami įprastuose lengvuosiuose automobiliuose. Nors ir ne tokie tvirti kaip kaltiniai alkūniniai velenai, jie suprojektuoti taip, jog atliktų savo funkciją eksploatuojant variklį įprastinėmis darbo sąlygomis.
- Surenkami (kombinuoti) alkūniniai velenai: Dėl riboto bendro ruošinio gamybos pajėgumo ir neekonomiško viso alkūninio veleno pakeitimo dalinio pažeidimo atveju dideliems alkūniniams velenams dažnai naudojami kombinuoti alkūniniai velenai. Ši gamybos technologija taip pat naudojama.
Alkūninio Velenas Guoliai: Svarba ir Rūšys

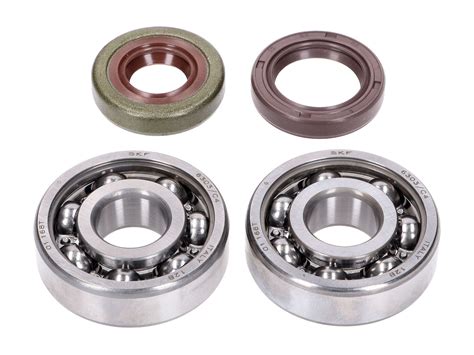

Alkūninio veleno guoliai, dar vadinami pagrindiniais guoliais, yra esminiai vidaus degimo variklių komponentai. Jie užtikrina atramą alkūniniam velenui ir mažina trintį tarp jo ir variklio bloko. Alkūninis velenas yra sumontuotas variklio bloke ir sukasi jame, o guoliai išdėstyti išilgai jo ilgio. Šie guoliai turi atlaikyti stūmoklių sukuriamas jėgas ir alkūninio veleno sukimosi judesį.
Alkūninis velenas tvirtinamas prie įdėklų, kurių pažeidimai trikdo sklandų variklio darbą ir pagreitina jo komponentų nusidėvėjimą. Sutrikus alkūninio veleno tepimui dėl vienokių ar kitokių priežasčių padidėja trintis tarp veleno kakliukų ir slydimo guolių. Šio sumažėjusio tepimo pasekmės lemia veleno kakliukų ir slydimo guolių susidėvėjimą. Dėl trinties padidėjus tarpeliui tarp veleno kakliuko ir slydimo guolių atsiranda sukantis alkūninio veleno mechanizmui mechaninis garsas - „kalimas“.
Tinkamas sutepimas yra būtinas norint išvengti per didelės trinties ir šilumos kaupimosi, nes tai gali sukelti ankstyvą susidėvėjimą ir variklio gedimą.
Yra keletas alkūninio veleno guolių tipų, kurie užtikrina atramą ir mažina trintį tarp alkūninio veleno ir variklio bloko:
- Paprastieji guoliai (angl. „Journal Bearings“): Tai paprasčiausias alkūninio veleno guolių tipas, susidedantis iš lygaus, cilindrinio alkūninio veleno paviršiaus, besisukančio panašios formos guolio korpuse. Tarpas tarp dviejų paviršių yra užpildytas alyvos plėvele, kad sumažintų trintį.
- Ritininiai guoliai: Ritininiuose guoliuose vietoj paprasto paviršiaus naudojami cilindriniai arba adatos formos ritinėliai. Šie volai tolygiau paskirsto apkrovą ir gali atlaikyti didesnes radialines apkrovas. Ritininiai guoliai dažnai naudojami didelio našumo ar didelio apkrovimo srityse.
- Rutuliniai guoliai: Rutuliniuose guoliuose naudojami sferiniai metaliniai rutuliai, siekiant sumažinti trintį tarp alkūninio veleno ir guolio. Jie dažniau randami kituose variklio komponentuose, tokiuose kaip švaistikliai, bet ne taip dažnai alkūninio veleno guoliuose dėl didelių radialinių apkrovų ir kintamų sukimosi dažnių, kuriuos patiria alkūniniai velenai.
- Atraminiai guoliai: Šie guoliai atlaiko ašines apkrovas (jėgas, lygiagrečias alkūniniam velenui) ir neleidžia alkūniniam velenui judėti pirmyn ir atgal. Atraminiai guoliai dažnai yra alkūninio veleno galuose.
Alkūninio veleno guolio tipo pasirinkimas priklauso nuo įvairių veiksnių, įskaitant variklio konstrukciją, paskirtį ir veikimo reikalavimus. Daugelis šiuolaikinių variklių naudoja skirtingų tipų guolių derinį skirtingose variklio vietose. Guolių tipas taip pat gali turėti įtakos tokiems veiksniams kaip ilgaamžiškumas, trintis ir šilumos išsklaidymas.
Alkūninio Velenas Priežiūra ir Ilgaamžiškumas
Nors alkūninis velenas yra labai patvarus komponentas, jis gali patirti įvairių gedimų. Pats alkūninis velenas sukurtas taip, kad būtų labai patvarus ir tvirtas, o tinkamai prižiūrint dažniausiai galintis tarnauti visą variklio eksploatavimo laiką. Tačiau norint užtikrinti jo ilgaamžiškumą ir optimalų veikimą, būtina reguliari priežiūra:
- Alyvos keitimas: Reguliarus alyvos keitimas yra labai svarbus, nes alkūninio veleno tepimas priklauso nuo variklio alyvos. Tinkamas tepimas sumažina trintį ir apkrovą, o tai mažina alkūninio veleno guolių bei kakliukų susidėvėjimą. Kad alkūninis velenas tarnautų ilgai, būtina reguliariai keisti alyvą ir naudoti tinkamus tepalus.
- Patikra: Periodinės patikros techninio aptarnavimo metu gali padėti anksti nustatyti galimas alkūninio veleno problemas ir užkirsti kelią gedimams. Mechanikai patikrina, ar nėra laisvumų, įtrūkimų ar kitų potencialių nusidėvėjimo požymių.
Dažniausi Alkūninio Velenas Gedimai ir Priežastys
Nepaisant ypač tvirtos konstrukcijos, alkūninio veleno gedimų taip pat kartais pasitaiko. Norint išvengti žalos ir užtikrinti variklio ilgaamžiškumą, būtina suprasti šias priežastis:
- Nuovargio gedimas: Tai viena iš dažniausiai pasitaikančių alkūninio veleno pažeidimų, ypač plieninių alkūninių velenų. Šio tipo gedimai įvyksta dėl pasikartojančių įtempių ciklų, net kai įtempis yra mažesnis už medžiagos takumo ribą. Įtempių koncentracija, ypač aplink tokias savybes kaip alyvos skylės ant švaistiklio kaiščio, gali sukelti įtrūkimus. Korozija dėl prasto tepimo arba ekstremalių sąlygų gali padidinti nuovargį.
- Atvejo tyrimas: 2017 m. žurnalo „Journal of Engineering for Gas Turbines and Power“ tyrime mokslininkai ištyrė alkūninių velenų nuovargio gedimą dyzeliniuose varikliuose.
- Sukimo virpesiai: Tai dar vienas dažnas alkūninio veleno gedimo kaltininkas. Šios vibracijos atsiranda dėl netolygių jėgų, veikiančių alkūninį veleną, dėl kurio gali atsirasti įtrūkimų alkūninio kaiščio ir kakliuko srityse.
- Pavyzdys: 2015 m. „Tarptautinė automobilių inžinerija“ pranešė apie daugybę sunkiųjų dyzelinių variklių alkūninio veleno gedimų, kurių pagrindinė priežastis buvo sukimo vibracija.
- Nepakankamas tepimas: Tai kritinis veiksnys, lemiantis alkūninio veleno gedimą. Kai alyvos nepakanka arba cirkuliuoja netinkamai, tai gali sukelti guolio gedimą, kuris tiesiogiai veikia alkūninį veleną.
- Duomenų palaikymas: tyrimas, kurį atliko „Variklio kūrėjų žurnalas“ 2018 m., nustatė, kad beveik 60 % alkūninio veleno gedimų dideliuose pramoniniuose varikliuose buvo susiję su guolių tepimo problemomis.
- Per didelis slėgis cilindro viduje: Dažnai sukeliamas vandens nuotėkio arba netinkamai veikiančios sandarinimo sistemos, gali sukelti katastrofišką alkūninio veleno gedimą.
- Pavyzdys: 2020 m. variklio remonto atveju „Auto Tech“ techninės priežiūros centre dėl vandens nuotėkio cilindro įdėkloje labai padidėjo slėgis, dėl kurio 6 cilindrų dyzeliniame variklyje sulinko plieninis alkūninis velenas.
- Įtrūkimai: Dažnai susidaro didelio įtempimo alkūninio veleno vietose, pavyzdžiui, kakliuko ir juostos sandūroje. Šie įtrūkimai gali prasidėti maži, bet laikui bėgant didėti, ypač kai stūmoklis yra viršutiniame negyvame centre (TDC).
- Atvejo analizė: gerai dokumentuota byla Engineering.com parodė įtrūkimų, susidarančių pramoninio variklio alkūninių velenų TDC srityje, modelį.
- Guolių problemos: Alkūninio veleno gedimas gali būti tiesiogiai susijęs su guolių problemomis, tokiomis kaip netinkamas guolio montavimas arba susidėvėję guoliai.
- Per didelis ašinis tarpas: Alkūninio veleno bloke gali sukelti ašinį judėjimą varikliui veikiant.
- Pavyzdys: 2021 m. atlikta „Sunkiųjų krovinių gabenimas“ analizė ištyrė sunkvežimių parką su per dideliu ašiniu tarpu.
- Atsipalaidavęs arba netinkamai pritvirtintas smagračio varžtas: Gali sukelti dinaminį alkūninio veleno agregato disbalansą.
- Atvejo analizė: lauko ataskaita iš „Pažangus automobilių remontas“ 2020 m. atskleidė kelis alkūninio veleno gedimo atvejus, kuriuos sukėlė smagračio varžtų atsipalaidavimas.
- Dinaminis disbalansas: Gali atsirasti, jei alkūninis velenas pakeičiamas nesubalansuota dalimi arba jei surinkimo metu švaistiklio svirtis yra netinkamai išlygiuota.
- Netinkamas šlifavimas arba tiesinimas: Ypač šaltas tiesinimas, gali sukelti žalingą liekamąjį alkūninio veleno įtempį.
- Variklio vardinio sūkių skaičiaus viršijimas arba avarinis stabdymas: Gali sukelti staigią alkūninio veleno perkrovą, padidindama gedimo tikimybę.
- Liejimo ar kalimo trūkumai: Nors dėl šiuolaikinių gamybos standartų tai retai pasitaiko, liejimo ar kalimo trūkumai vis tiek gali sukelti alkūninio veleno gedimą.
- Trankantis triukšmas: Sugedęs alkūninis velenas dažnai skleidžia išskirtinį variklio trankymą arba trinktelėjimą. Tokie ženklai, kaip beldimas ar žemas alyvos slėgis, dažnai nepastebimi, kol nepadaroma rimta žala.
- Variklio sustojimas: Sunkiais atvejais sugadintas alkūninis velenas gali visiškai sustabdyti variklio veikimą.
- Variklio komponentų pažeidimai: Sugedęs alkūninis velenas gali sugadinti švaistiklius ir stūmoklius. Guolių susidėvėjimas dėl nepakankamo tepimo, užterštos alyvos arba įdėklų montavimo broko gali sukelti visišką variklio gedimą.
- Didelės remonto ir keitimo išlaidos: Alkūninio veleno taisymas arba keitimas yra brangus, todėl dažnai patiriama didelių finansinių nuostolių.
- Alkūninio veleno padėties jutiklio gedimas: Jei jutiklis sugenda, variklis vis tiek veiks, bet prastai.
Alkūninio Velenas Gedimo Pasekmės
Alkūninio veleno gedimas gali rimtai ir brangiai sugadinti variklį ir automobilį. Pagrindinės problemos, susijusios su alkūninio veleno gedimu, yra šios:
Prevencija ir Ankstyvas Gedimų Aptikimas
Alkūninis velenas yra vienas svarbiausių variklio komponentų, užtikrinantis tinkamą automobilio veikimą. Žinodami alkūninio veleno gedimo požymius, galite apsisaugoti nuo brangaus remonto ir padėti jūsų varikliui veikti gerai. Jei jūsų variklis pradeda skleisti keistus garsus arba praranda galią, alkūninis velenas gali nepavykti. Jei pastebėjote kurį nors iš šių požymių, nedelsdami atsitraukite ir išjunkite variklį, kad išvengtumėte tolesnių pažeidimų. Priklausomai nuo žalos laipsnio, alkūninis velenas gali būti suremontuotas arba pakeistas.
Reguliari priežiūra, ankstyvas aptikimas ir tinkama priežiūra yra svarbūs norint pailginti jūsų automobilio eksploatavimo laiką. Anksti pastebėjus mažą problemą, vėliau galima sustabdyti didesnę.
