Alkūninis velenas yra vienas svarbiausių variklio komponentų, atliekantis stūmoklio grįžtamojo judesio pavertimo sukamuoju judesiu funkciją ir perduodantis sukimo momentą į išorinį pasaulį. Jis taip pat valdo vožtuvų eigą ir kitų pagalbinių variklio įrenginių darbą. Alkūninis velenas veikia itin atšiauriomis sąlygomis, atlaikydamas didelį dujų slėgį, inercijos jėgą ir sukimo momentą, todėl jis yra nuolat veikiamas kintamų apkrovų.
Alkūninio Velenio Konstrukcija ir Medžiagos
Alkūninio veleno konstrukcija apima pagrindinius ir švaistiklio kakliukus. Pagrindiniai kakliukai skirti alkūniniam velenui paremti. Dažniausiai naudojamas pilnas atramų tipas, kai pagrindinių kakliukų skaičius yra vienu daugiau nei cilindrų skaičius, arba nepilnas atramų tipas, kai pagrindinių kakliukų skaičius neviršija cilindrų skaičiaus. Švaistiklio kakliukai, kartu su dviem galiniais švaistikliais, sudaro alkūninio veleno lenkimą.
Alkūninio veleno gamybai naudojamos įvairios medžiagos, priklausomai nuo variklio tipo: vidutinio anglies plienas (benzininiai varikliai), legiruotasis ketus (dyzeliniai varikliai) ir kalusis ketus.
Alkūninių Velenų Klasifikacija
- Sveikieji (įprasti) alkūniniai velenai: Tai standartinė konstrukcija, plačiai naudojama įvairiuose varikliuose.
- Kombinuoto tipo alkūniniai velenai: Dažniausiai naudojami mažuose benzininiuose varikliuose su švaistikliais ir varikliuose su riedėjimo guoliais kaip pagrindiniais alkūninio veleno guoliais.
Dažni Alkūninio Velenio Pažeidimai ir Nusidėvėjimo Modeliai
Alkūninis velenas gali patirti įvairius pažeidimus, įskaitant kakliukų paviršiaus pažeidimus, nudegimus, lenkimą, deformaciją, įtrūkimus ir net lūžius. Pagrindiniai nusidėvėjimo modeliai apima:
- Pagrindinio ir švaistiklio kakliukų radialinis susidėvėjimas, dažnai įgaunantis elipsės formą. Didžiausias susidėvėjimas paprastai atitinka vienas kitą ir yra linkęs koncentruotis kakliukų šonuose.
- Švaistiklio kakliuko susidėvėjimas yra didesnis nei pagrindinio kakliuko dėl didesnės apkrovos ir prastesnių tepimo sąlygų. Švaistiklio kaklelio vidinė pusė dėvisi labiausiai, formuojantis ovalo formą.
Ribinis alkūninio veleno nusidėvėjimas paprastai svyruoja nuo 0,05 mm iki 0,20 mm, tačiau tikslesnė riba priklauso nuo alkūninio veleno medžiagos, konstrukcijos ir eksploatavimo sąlygų. Paprastai ribinis nusidėvėjimo dydis neturėtų viršyti 1-2% alkūninio veleno skersmens.
Alkūninio Velenio Įtrūkimai ir Lūžių Modeliai
Alkūninio veleno įtrūkimai dažniausiai atsiranda perėjimo angoje ir alyvos angoje tarp švaistiklio peties ir kakliuko. Dėl netinkamo veikimo ir įtempių koncentracijos gali atsirasti skersiniai arba ašiniai įtrūkimai. Įtrūkimai alyvos angoje, ypač jei alyvos kanalas yra pasviręs, gali atsirasti dėl netolygaus įtempių pasiskirstymo.
Alkūninio Velenio Lenkimo ir Sukimo Priežastys
Alkūninio veleno lenkimą ir sukimą gali sukelti keletas veiksnių:
- Per didelis pagrindinio guolio tarpas ir variklio darbo sąlygos (detonacija, perkrova), sukeliantys stiprią vibraciją.
- Kelių cilindrų neveikimas arba nesubalansuotas variklio darbas.
- Nenuoseklus laisvumas kiekvieno pagrindinio guolio dangčio, sukeliantis netolygų jėgos poveikį alkūniniam velenui.
- Pagrindinių korpuso angų koncentriškumo nuokrypis cilindrų bloke.
- Netinkamas eksploatavimas, pavyzdžiui, staigus startas traukiant priekabą.
- Netinkamas alkūninio veleno laikymas ir ilgalaikis atramos trūkumas.
Alkūninio Velenio Padėties Jutiklis ir Jo Gedimo Požymiai
Kiekvienam automobilio šeimininkui ar mechanikui labai svarbu suprasti, kokie yra sugedusio arba prastai veikiančio alkūninio veleno daviklio požymiai. Pats alkūninis velenas, o taip pat ir jo daviklis ar davikliai - labai svarbūs komponentai. Minėtas sensorius vaidina nepakeičiamą vaidmenį variklio valdyme ir daro įtaką variklio elgesiui bei tai, kaip automobilis elgsis kelyje.
Prieš pradedant nagrinėti gedimo požymius, būtina suprasti pačio alkūninio veleno ir jo daviklio funkcijas. Pats alkūninis velenas dažnai vadinamas vidaus degimo variklio stuburu. Jis tiesinį stūmoklių judesį (tiksliau, stūmoklių judėjimo generuojamą energiją) verčia į rotacinę (sukimosi) energiją bei per transmisiją perduoda rotaciją į ratus. Moderniuose automobiliuose alkūninis velenas yra apsuptas įvairiais papildomais komponentais bei būna valdomas preciziškos elektronikos. Mūsų minimas daviklis yra atsakingas už alkūninio veleno padėties ir sukimosi greičio stebėjimą. Daviklio gaunama informacija yra labai svarbi apsukų reguliavimui ir degalų įpurškimui.
Sugedusio Alkūninio Velenio Daviklio Požymiai
Yra tam tikri ženklai, kurie išduoda, jog problema - daviklis:
- Variklis purtosi, netolygiai dirba važiuojant arba laisva eiga. Vienas iš dažniausių požymių, kuris išduoda apie daviklio problemą - nesudirbantys cilindrai arba labai netolygus variklio darbas laisva eiga. Dėl to, kad daviklis nesugeba tiksliai sekti alkūninio veleno padėties, netinkamai parenkamas laikas degalų įpurškimui.
- Sunkiai užsivedantis variklis. Jei transporto priemonė sunkiai užsiveda, tai gali būti dėl to, kad alkūninio veleno daviklis gauna arba perduoda neteisingus duomenis.
- Užsidegusi Check Engine lemputė. Check Engine lemputė gali pranešti apie daugybę problemų, įskaitant alkūninio veleno daviklio gedimą.
- Netikėtai užgęstantis variklis. Dėl sutrikusio alkūninio veleno daviklio veikimo, visas variklis gali netikėtai užgesti ir kels didelį pavojų saugumui važiuojant. Motoras užgesti gali ir stovint prie šviesoforo, ir judant sraute, ir darant staigesnį manevrą.
- Išaugusios kuro sąnaudos.
- Vibracija arba trūkčiojimas. Šie simptomai gali pasireikšti, kai jutiklis pateikia nereguliarius arba neteisingus duomenis į centrinį kompiuterį, o tai turi įtakos cilindrų darbui bei galios realizavimui.
Verta paminėti ir tai, jog padėties daviklis svarbus ir dėl emisijų. Jei nekreipsite dėmesio į alkūninio veleno daviklio gedimo požymius, galite susidurti su labai brangiai kainuojančiomis problemomis. Pats daviklis yra gana nedidelis. Jis būna kelių cm ilgio ir nėra taip paprasta prie jo prieiti bei jį pakeisti. Dėl to keitimo, remonto ar apžiūros darbus turėtų atlikti profesionalai. Vien priėjimas prie smagračio ar alkūninio veleno skriemulio (kur dažniausiai sumontuotas daviklis) reikalaus nemažai žinių apie variklį. Taip pat skiriasi ir patys davikliai. Jie gali būti indukciniai, holo tipo arba išmanūs. Specialistai nustatys problemą ir, jei jos nepavyks pašalinti programiškai, pakeis daviklį.
Alkūninio Velenio Remontas: Etapai ir Metodai
Alkūninio veleno remontas apima kelis etapus, kad būtų atkurta jo funkcija ir išvengta tolesnės žalos.
1. Žalos Priežasties Nustatymas
Pirmasis alkūninio veleno remonto žingsnis yra pagrindinės žalos priežasties nustatymas. Tai apima bandymus, siekiant įvertinti sunkumą ir rasti sugedusias dalis.

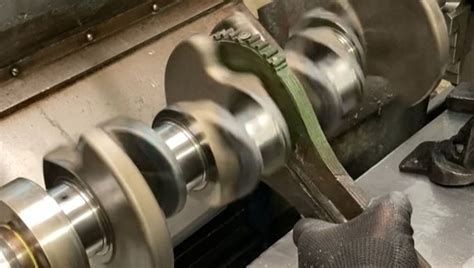

2. Alkūninio Velenio Šlifavimas
Nustačius problemą, kitas žingsnis yra alkūninio veleno šlifavimas specializuota įranga. Šis procesas pašalina susidėvėjimą ar pažeidimus, atkuria alkūninio veleno dydį ir užtikrina sklandų veikimą.
3. Superfinansavimas
Norint užtikrinti, kad alkūninio veleno paviršius būtų idealiai lygus, naudojama superfinansavimo mašina. Mašinoje naudojamas karborundo akmuo, kuris greitai juda, kad išlygintų paviršių. Pagal SAE J1086 standartą, alkūninio veleno paviršiaus šiurkštumas turi siekti 15 mikro colių Ra arba geriau. Tai užtikrina, kad alkūninis velenas veiktų efektyviai su minimalia trintimi. „Volgen Power“ teikiama alkūninio veleno remonto paslauga yra itin profesionali. Suremontuotas alkūninis velenas lyg naujas.
4. Poliravimas
Poliravimas yra labai svarbus norint pasiekti tinkamą formą ir paviršiaus apdailą. Šis žingsnis padeda užtikrinti, kad alkūninis velenas atitiktų reikiamą tikslumą ir sklandumą, kad veiktų efektyviai.
5. Terminis Apdorojimas (Atkaitinimas)
Jei gedimo įvertinimas rodo su karščiu susijusį kietumą, gali prireikti terminio apdorojimo. Alkūninis velenas šildomas, mirkomas ir aušinamas, atkaitinimo procese dažniausiai naudojant keramines antklodes. Alkūninis velenas šildomas iki tam tikros temperatūros (iki 630°C), naudojant keramines kaitinimo antklodes.
6. Ištiesinimas
Jei alkūninis velenas yra sulenktas dėl įtampos, gali prireikti ištiesinimo.
Remonto sėkmė priklauso nuo kelių veiksnių:
- Pažeidimo masto, pvz., įtrūkimų ar kakliukų susidėvėjimo.
- Specialios įrangos ir profesinės kompetencijos poreikio.
Jei randama įtrūkimų, plyšio gylis apie kakliuko skersmenį yra labai svarbus. Jei įtrūkimai yra gilesni nei ketvirtis colio, tai gali būti neįmanoma. Vizuali apžiūra ir Magnaflux testavimas padeda įvertinti įtrūkimus.
Taisant alkūninį veleną svarbu jį apžiūrėti ir kruopščiai išbandyti, kad būtų galima rasti įtrūkimų ar defektų, galinčių turėti įtakos variklio veikimui. Dažniausias šio patikrinimo būdas yra magnetinių dalelių bandymas (Magnaflux).
- Švarumas: Prieš pradėdami patikrinimą, įsitikinkite, kad alkūninis velenas yra švarus ir sausas. Pašalinkite visą anglį, alyvą ir riebalus, kad atskleistumėte pliką metalą.
- Įmagnetinimas: Alkūninis velenas turi būti įmagnetintas dviem statmenomis kryptimis. Tai padeda aptikti abu išilginis bei skersinis trūkumai. Po bandymo apžiūrėkite alkūninį veleną UV šviesa rasti įtrūkimų ar defektų. Magnetinės dalelės tirpale sukuria matomas linijas virš bet kokių įtrūkimų, kai alkūninis velenas įmagnetinamas. Šios linijos, matomos UV šviesoje, padeda tiksliai nustatyti trūkumus.
- Rankinis patikrinimas: Rankiniam patikrinimui galite naudoti jungą (elektrinį magnetą). Jungas sukuria stiprų magnetinį lauką, todėl geležies milteliuose atsiranda įtrūkimų.
Alkūninio Velenio Remonto Pavyzdžiai
- Goltens borto atkaitinimas: Goltens sėkmingai suremontavo beveik 200 sugadintų alkūninių velenų visame pasaulyje, naudodamas borto atkaitinimo metodus. Šis metodas leido jiems išvengti alkūninio veleno keitimo ir žymiai sumažinti laivų prastovos laiką.
- MAN PrimeServ In-Situ remontas: MAN PrimeServ panaudojo in situ atkaitinimą 7L58/64CD variklyje, efektyviai atkurdamas alkūninio kaiščio kietumą išlaikant pradinį skersmenį.
- Keturių cilindrų dyzelinio variklio atvejo tyrimas: Keturių cilindrų dyzelinio variklio alkūninis velenas per anksti sulūžo dėl perkrovos. Po kruopštaus įvertinimo ir vėlesnio remonto, įskaitant šlifavimą ir poliravimą, alkūninis velenas buvo atkurtas į darbinę būklę.
Veiksmingas alkūninio veleno remontas yra labai svarbus norint atkurti jo funkciją, tuo pačiu sumažinant medžiagų nuostolius ir prastovos laiką. Palyginti su alkūninio veleno keitimu, atkaitinimas yra daug pigesnis.
Alkūninio Velenio Pažeidimų Apžiūra ir Remontas
Alkūninio veleno pažeidimų apžiūra apima susidėvėjimo matavimą išoriniu mikrometru ir įtrūkimų patikrinimą. Įtrūkimams aptikti naudojami tokie metodai kaip:
- Alyvos nutekėjimo metodas: Išvalytas alkūninis velenas panardinamas į žibalą, išimamas, nuvalomas, apibarstomas baltais milteliais ir lengvai pabeldžiamas. Įtrūkimų vietose pasirodys alyvos dėmės.
- Magnetinio bandymo metodas: Naudojamas defektų detektorius, kuris įmagnetina dalį ir purškia magnetinius miltelius. Milteliai adsorbuojasi įtrūkimų vietose, nurodydami jų buvimą ir dydį.
Alkūninio veleno remontas atliekamas šlifuojant kakliukus, jei apvalumo ir cilindriškumo paklaida viršija 0,01-0,0125 mm. Radialinis išsiveržimas, paprastai mažesnis nei 0,04-0,06 mm, turi būti taisomas, jei viršija 0,10 mm. Tam naudojami šalto slėgio kalibravimo arba detonacijos metodai.
Jei įtrūkimai neplinta ir nėra kritinėse vietose, juos galima taisyti. Tačiau, jei įtrūkimai atsiranda įtemptoje vietoje (alkūninio veleno svirtis ar kakliukas), alkūninį veleną būtina pakeisti nauju. Alkūninio veleno lenkimo kompensavimas gali būti atliekamas paviršiaus sprogimo metodu (lenkimui iki 0,30-0,50 mm) arba šalto slėgio kompensavimo metodu, naudojant presą.
A: Jei alkūniniame velene yra gilių įtrūkimų, didelis susidėvėjimas arba deformacija, kurios negalima pataisyti, greičiausiai jį reikės pakeisti.
A: Taip, alkūninius velenus galima taisyti kelis kartus, tačiau yra apribojimas, kiek medžiagos galima pašalinti.
Alkūninio Velenio Remontui Reikalingi Įrankiai
Alkūninio veleno taisymui reikalingi tinkami įrankiai, užtikrinantys tikslumą ir greitį.
- Šis įrankis reikalingas, kad alkūninis velenas išliktų išlygintas, kai nuimami arba montuojami sklendės varžtai. Geras pavyzdys yra STEELMAN 42021, kuris pagamintas Honda ir Acura varikliams. Matmenys: 4 col. ilgis x 1.95 col. plotis x 1.95 col.
- Šis įrankis naudojamas greitai sulaužyti alkūninį veleną hidrauliniu presu.
- Šis įrankis naudojamas alkūniniam velenui pasukti surinkimo ar priežiūros metu ir tinka įvairių tipų varikliams.
- Šie įrankiai yra labai svarbūs norint saugiai nuimti harmoninį balansą nuo alkūninio veleno.
Kapitalinis Variklio Remontas ir Alkūninio Velenio Priežiūra
Kapitalinis variklio remontas yra sudėtinga ir brangi paslauga, kurios metu atliekama išsami variklio diagnostika, išardymas, valymas, detalių patikra ir keitimas, surinkimas bei bandymai. Tinkamai prižiūrint automobilį ir periodiškai tikrinant variklio funkcionalumą, galima atidėti kapitalinio remonto poreikį.
Pirmoji Rida po Kapitalinio Remonto
Po kapitalinio variklio remonto ypatingai svarbi yra pirmoji 1000 kilometrų rida (įvažiavimo laikotarpis). Šiuo metu būtina vengti staigių akseleracijų, ilgalaikio darbo dideliais sūkiais, dažnai keisti alyvą ir filtrą. Tai užtikrina tinkamą naujai surinkto variklio dalių susidirbimą ir ilgą tarnavimo laiką.
Pagrindiniai Automobilio Variklio Komponentai ir Gedimai
Pagrindiniai automobilio variklio komponentai, kurių gedimai gali lemti kapitalinio remonto poreikį, apima cilindrus, stūmoklius, krumpliaračius, vožtuvus, degalų tiekimo ir uždegimo sistemas, aušinimo bei tepimo sistemas. Atsiradus gedimams, tokiems kaip prastas užvedimas, sumažėjusi trauka, padidėjusios kuro ar tepalų sąnaudos, girdimi nebūdingi garsai ar variklio perkaitimas, būtina nedelsiant kreiptis į specialistus.
Tiek benzininių, tiek dyzelinių variklių kapitalinis remontas turi savitų ypatumų. Benzininiai varikliai, veikiantys aukštesniais sūkiais, reikalauja didesnio tikslumo surenkant ir derinant komponentus. Alkūninio veleno sujungimo mechanizmas, kaip pagrindinis energijos konvertavimo variklyje komponentas, tiesiogiai lemia galios sklandumą ir patikimumą.
Švaistiklio Mechanizmas kaip Variklio Galios Keitiklis
Švaistiklio mechanizmas veikia kaip variklio galios keitiklis, paverčiantis didžiulę trauką, atsirandančią deginant kurą, į sklandžią sukimosi jėgą.
Norint nustatyti, ar alkūninio veleno švaistiklio mechanizmas veikia tinkamai, svarbiausia atkreipti dėmesį į tai, ar nėra nenormalių garsų, ar alyvos slėgis yra stabilus ir ar nėra akivaizdžių galios praradimo.
Guolių ir Stūmoklio Žiedų Keitimo Ciklai
Guolių ir stūmoklių žiedų keitimo ciklai nėra fiksuoti. Jie priklauso nuo faktinės nusidėvėjimo būklės, bendros variklio ridos ir priežiūros kokybės. Norint pailginti tarnavimo laiką, būtina sumažinti nusidėvėjimą ir išlaikyti stabilias eksploatavimo sąlygas, griežtai kontroliuojant variklio alyvos kokybę ir keitimo dažnumą.
Transporto priemonės galios trūkumas ir padidėjusios degalų sąnaudos gali būti susiję su alkūninio veleno švaistiklio mechanizmu, tačiau tai nėra vienintelė priežastis. Pirmiausia reikėtų patikrinti pagrindines problemas, tokias kaip degalų sistema ir įsiurbimo sistema. Alkūninio veleno ir cilindro agregato sveikata yra tiesiogiai susijusi su variklio gyvybingumu. Alkūninis velenas turi būti pakankamai tvirtas ir standus, o kakliuko paviršius turi būti atsparus dilimui, vienodas ir subalansuotas.
Alkūninio Velenio Kompozicija ir Funkcija
Alkūninis velenas daugiausia sudarytas iš alkūninio veleno priekinio galo (arba laisvojo galo), švaistiklio kakliuko, pagrindinio veleno kakliuko, švaistiklio, balansinio bloko ir alkūninio veleno galinio flanšo (arba galios išvesties galo). Pagrindinis veleno kaklelis yra sumontuotas ant cilindrų bloko, švaistiklio kaklelis yra sujungtas su didžiąja švaistiklio anga, o mažoji švaistiklio galvutės anga yra sujungta su cilindro stūmokliu, kuris yra tipiškas švaistiklio slankiklio mechanizmas.
Alkūninio veleno funkcija yra paversti linijinį stūmoklio judesį atgal į jo paties sukimosi judesį ir išėjimo galią. Variklio darbo metu stūmoklis užsidega ir sprogsta mišriomis suslėgtomis dujomis, kad stūmoklis judėtų tiesia linija, o jėga per švaistiklį perduodama alkūniniam velenui, o tiesinis judesys paverčiamas sukamuoju judesiu.
Švaistiklis
Du švaistiklio galai, mažas galas viename gale naudojamas stūmoklio kaiščiui sumontuoti stūmokliui prijungti; vienas galas yra prijungtas prie alkūninio veleno švaistiklio kakliuko dideliu galu. Švaistiklio guolis yra sumontuotas švaistiklio didžiojo galo angos lizde ir montuojamas kartu su švaistiklio kakliuku ant alkūninio veleno. Tai slankusis guolis, susidedantis iš dviejų pusapvalių plytelių, dažniausiai vadinamų guoliu. Dauguma šiuolaikinių variklių naudoja plonasienius guolius.
Švaistiklio guolis yra pažeidžiama dalis, o jo nusidėvėjimo greičiui daugiausia įtakos turi tepimo alyvos kokybė, tinkamumo tarpas ir kakliuko paviršiaus šiurkštumas. Prieš pasirenkant švaistiklio guolį, reikia patikrinti švaistiklio didžiojo galo galinį tarpą.
Švaistiklis yra jungiamoji dalis tarp stūmoklio ir alkūninio veleno. Jis paverčia stūmoklio slenkamąjį judesį į alkūninio veleno sukamąjį judesį. Švaistiklio ilgis turi įtakos strypo ir eigos santykiui, o tai savo ruožtu turi įtakos variklio veikimui. Svarbus ir švaistiklio svoris. Lengvesni švaistikliai gali padidinti variklio galią ir sumažinti vibraciją.
Švaistiklio Medžiagos ir Konstrukcija
Švaistikliai gaminami iš įvairių medžiagų, įskaitant kaltą plieną (pvz., 42CrMo4, 43CrMo4), ruošinio plieną (pvz., 4340), aliuminio lydinius (pvz., T6-2024), titaną, ketaus ir miltelinį metalą. Gaminami vienos medžiagos arba dviejų dalių švaistikliai, kurie gali palengvinti priežiūrą ir keitimą.
Švaistiklio Priežiūra
Švaistiklio priežiūra ir keitimas yra svarbus variklio ilgaamžiškumui ir darbui užtikrinti. Tai apima guolių patikrą, tarpų matavimą ir tinkamų tepimo sąlygų užtikrinimą.
Alkūninio Velenio Ašinis Tarpas
Variklio alkūninio veleno ašinis tarpas taip pat žinomas kaip galinis alkūninio veleno prošvaisa. Variklio veikimo metu dėl per mažo tarpelio detalės dėl karščio gali išsiplėsti ir užstrigti; per didelis tarpas sukels ašinį alkūninio veleno judėjimą, pagreitins cilindro susidėvėjimą ir turės įtakos vožtuvo laikui bei normaliam sankabos veikimui. Alkūninio veleno ašinis tarpas reiškia tarpą tarp guolio traukos galinio paviršiaus ir kakliuko padėties nustatymo peties. Paprastai alkūninio veleno ašinis tarpas yra 0.05-0.18 mm.
Stūmoklis
Stūmoklis priima dujų slėgio jėgą ir perduoda ją švaistikliui. Kartu su galvute ir cilindro sienelėmis sudaro degimo kamerą. Stūmokliai gaminami iš aliuminio arba ketaus, o didelio galingumo variklių stūmokliai gali būti dviejų dalių. Svarbu užtikrinti tinkamą stūmoklio galvutės ir žiedų temperatūrinį režimą.
Cilindrai (Įvorės)
Cilindrai (įvorės) yra variklio dalis, kurioje vyksta degimo procesas. Jos veikiamos plėšiančio dujų slėgio jėgomis ir temperatūrų skirtumais. Darbinis įvorės paviršius yra veikiamas dujų ir cheminės korozijos. Įvorės gaminamos iš aukštos kokybės pilkojo ketaus su legiruojančiais elementais.
Cilindrų Galvutės
Cilindrų galvutės kartu su stūmoklio dugnu ir cilindro sienelėmis sudaro degimo kamerą. Galvutės dugną veikia kintamo dydžio dujų slėgio jėgos, smeigių užveržimo ir tvirtinimo jėgos, temperatūriniai įtempimai.
