Automobilio Akumuliatoriaus Svarba ir Veikimo Principas
Automobilio akumuliatorius - viena svarbiausių transporto priemonės dalių, užtikrinanti, kad variklis užsivestų, veiktų elektroninė įranga, žibintai ir visa elektros sistema. Tai išties didžiulė atsakomybė.
Automobilių akumuliatorių viduje yra elementai, sudaryti iš švino dioksido (PbO2) plokštės ir švino (Pb) plokštės. Šie elementai panardinami į sieros rūgštį, kuri sukelia cheminę reakciją tarp PbO2 ir Pb plokščių. Vykstant cheminėms konversijoms, susidaro jonai. Šiems jonams judant pirmyn ir atgal tarp plokščių, generuojama elektra, kuri siunčiama į akumuliatoriaus gnybtus.
Vienas iš šios sistemos trūkumų yra tas, kad standartiniai švino rūgšties akumuliatoriai pripildyti kaustiniu skysčiu, kuris gali ištekėti, jei akumuliatorius apvirsta arba įtrūksta. Kai kuriuos standartinius švino rūgšties akumuliatorius retkarčiais gali tekti papildyti dejonizuotu arba distiliuotu vandeniu. Absorbuojančio stiklo pluošto (AGM) akumuliatoriai išsprendžia šias problemas įdėdami stiklo pluošto separatorius į elementus. Šie separatoriai sugeria sieros rūgštį ir neleidžia jai taškytis.
Kas yra Nuotėkio Srovė?
Nuotėkio srovė - tai srovė, tekanti per izoliacinės medžiagos gabalą, kai jai taikoma tam tikra įtampa. Beveik jokia izoliacinė medžiaga negali būti 100 % nelaidi, todėl tam tikra srovė visada teka apsauginiu laidininku į žemę.
Izoliacija elektros lygmenyje turi tam tikras varžos ir talpos charakteristikas, todėl per ją gali tekėti srovės dėl abiejų priežasčių. Kadangi izoliacijos savitoji vertė yra didelė, nuotėkio srovė turi būti minimali. Tačiau, jei izoliacija paseno ar pažeista, jos varža yra mažesnė ir gali tekėti didelė srovė. Savo ruožtu, elektroninėje įrangoje yra filtrai, skirti apsaugoti nuo viršįtampių ir kitų elektros trikdžių, kurie taip pat gali prisidėti prie nuotėkio srovių.
Automobilyje nuotėkio srovė gali pasireikšti per pažeistą laidų izoliaciją, sugedusius elektros komponentus arba per vadinamąją „masę“ (įžeminimą). Poveikis yra kumuliacinis: kuo daugiau įrangos prijungta, tuo didesnė bus bendra nuotėkio srovė, kuri gali būti miliamperų tvarka. Tokie srovės nutekėjimai gali sukelti akumuliatoriaus išsikrovimą, elektrinių komponentų nepastovaus veikimo sutrikimus ir, retais atvejais, net gaisro pavojų.
Verta atkreipti dėmesį, kad naujų automobilių (pvz., Mercedes-Benz ir BMW) elektros sistemos „užmiega“ pilnai po tam tikro laiko (pvz., 1 valandos). Tuo periodu nuotėkio srovė gali kelis kartus pakilti (iki 12-16 A), tačiau „užmigusiam“ automobiliui maksimali nuotėkio srovė neturėtų viršyti 0,05 A (50 mA).

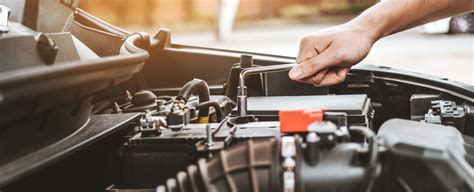

Nuotėkio Srovės Požymiai Automobilyje
Laiku pastebėti pirmuosius akumuliatoriaus nusilpimo ženklus yra labai svarbu - tai gali padėti išvengti situacijos, kai automobilis nebeužsiveda netikėčiausiu metu. Šie simptomai gali rodyti ir padidėjusią nuotėkio srovę:
- Sunkiau užsivedantis variklis. Ypač rytais ar šaltu oru, starteris suka lėčiau nei įprastai.
- Įspėjamoji lemputė prietaisų skydelyje. Akumuliatoriaus piktograma, signalizuojanti apie įkrovimo problemas.
- Prigesęs salono apšvietimas ar žibintai. Šviesos intensyvumas yra pastebimai silpnesnis.
- Elektronikos įrangos sutrikimai. Radijo, langų pakelėjų ar kitų elektros prietaisų veikimo problemos.
- Nepastovus įtampos lygis. Įtampos svyravimai, matuojami multimetru.
Šie simptomai ne visada reiškia tik akumuliatoriaus gedimą - kartais kaltas būna generatorius ar kitos elektros sistemos dalys. Tačiau ignoruoti pirmuosius signalus yra rizikinga: silpstantis akumuliatorius gali visiškai nustoti veikti pačiu netinkamiausiu momentu.
Akumuliatoriaus ir Elektros Sistemos Nuotėkio Srovės Matavimas
Matavimas multimetru
Patikrinimas multimetru yra vienas patikimiausių ir paprasčiausių būdų įvertinti akumuliatoriaus būklę ir aptikti nuotėkio srovę.
- Paruoškite akumuliatorių. Įsitikinkite, kad automobilis ne užvestas, visi prietaisai išjungti, durys uždarytos.
- Nustatykite multimetrą. Nustatykite multimetrą į srovės matavimo režimą (amperais, dažniausiai mA arba A diapazone).
- Prijunkite laidus. Norint išmatuoti nuotėkio srovę, reikia nuimti vieną (tiek „+“, tiek „-“ gnybtą) akumuliatoriaus klemą ir prijungti multimetrą nuosekliai tarp akumuliatoriaus gnybto ir atjungtos klemos. Pavyzdžiui, nuimkite „+“ klemą ir prijunkite vieną multimetro zondą prie akumuliatoriaus „+“ gnybto, o kitą - prie atjungtos „+“ klemos. Matuojant srovę, nėra skirtumo, kurį akumuliatoriaus laidą atjungti - „+“ ar „-“. Skirsis tik testerio pajungimo poliškumas. Jei testeris skaitmeninis, tai visai nėra skirtumo.
- Patikrinkite nuotėkio srovę. Jei niekas neprijungta ir sistema "užmigusi", srovė tekėti neturi. Daugumos automobilių nuotėkio srovė neturėtų viršyti 0,05 A (50 mA), atsižvelgiant į tai, kad signalizacija naudoja apie 0,04 A (40 mA). 0,1 A net su prijungta signalizacija yra daugoka.
- Grandinių patikra. Jei teka didesnė srovė, reikia ieškoti, kurioje grandinėje yra nutekėjimas. Tam reikia ištraukinėti po vieną saugiklius ir stebėti, ką rodo ampermetras. Jei ištraukus kurį nors saugiklį srovė sumažėja arba visai nustoja tekėti, reiškia srovės nutekėjimas yra toje grandinėje. Pirmiausia rekomenduojama tikrinti lempas, signalą, magnetolą. Kai įtartina grandinė surasta, belieka surasti konkrečią vietą.
Šie rodmenys yra paremti automobilių gamintojų ir akumuliatorių gamintojų (pvz., Varta, Bosch) rekomendacijomis bei EN (Europos normatyvų) standartais.

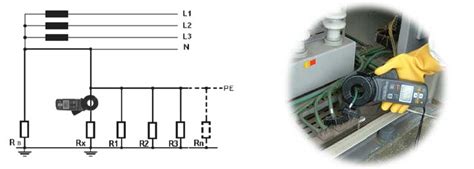

Srovės matavimo replės (apkabinis matuoklis)
Srovės matavimo replės (angl. clamp meter) yra labai naudinga priemonė nuotėkio srovėms matuoti automobilyje, nes leidžia matuoti srovę neatjungiant laidų. Šis prietaisas užtikrina didelį tikslumą matuojant mažas sroves, mažesnes nei 5 mA.
- Kai srovės replių žandikaulis yra aplink laidininką, srovės vertė, kurią jis matuoja, priklausys nuo kintamo elektromagnetinio lauko, kuris supa laidininkus, intensyvumo.
- Norint tiksliai išmatuoti mažas sroves, labai svarbu, kad žandikaulio galai būtų nepažeisti ar deformuoti, būtų švarūs ir puikiai priglustų, kai žandikaulis uždarytas.
- Matuojant ant kelių kartu sugrupuotų aktyvių laidininkų (pvz., fazė ir nulis, arba visi trifaziai laidininkai su nuliniu), magnetiniai laukai, kuriuos sukuria kiekvieno laidininko įkrovimo srovės, panaikina vienas kitą. Bet koks disbalansas ar srovės skirtumas yra nuotėkių, atsirandančių per įžeminimo laidininkus ar kitus alternatyvius kelius, pasekmė.
- Norėdami išmatuoti bendrą nuotėkio srovę, tekančią per tam tikrą įžeminimą, uždėkite reples aplink įžeminimo laidininką.
Apkrovos testeris
Apkrovos testeris (angl. load tester) - šis prietaisas leidžia imituoti realias apkrovas (pvz., variklio užvedimą) ir matuoti, kaip akumuliatorius reaguoja. Testeris tikrina ne tik įtampą, bet ir akumuliatoriaus CCA (šalto užvedimo srovės) rodiklį, kuris yra itin svarbus žiemą. Jei akumuliatorius negali palaikyti reikiamos srovės esant apkrovai, rekomenduojama jį pakeisti. Tai svarbu bendrai akumuliatoriaus būklei įvertinti, o nuotėkio srovė gali greičiau susilpninti akumuliatorių iki tokios būklės, kad apkrovos testas bus neigiamas.
Paprastesni vertinimo metodai
Ne visuomet po ranka turime multimetrą ar apkrovos testerį. Šie metodai leidžia bent preliminariai įvertinti akumuliatoriaus būklę, kai neturite specialių prietaisų. Tačiau jie nėra tikslūs - galutinį įvertinimą visada geriau atlikti multimetru arba apkrovos testeriu.
- Žibintų testas. Įjunkite priekinius žibintus ir palikite juos įjungtus apie 10-15 minučių, neužvesdami variklio. Stebėkite šviesos intensyvumą: jei jis išlieka gana stabilus - akumuliatorius dar pakankamai geras; jei šviesa pastebimai prigęsta - baterija silpsta. Neišjungę žibintų pabandykite užvesti automobilį: jei užvedimo metu žibintai tik trumpam susilpnėja, akumuliatorius dar tinkamas.
- Užvedimo elgesys. Jei variklis užsiveda sunkiai arba starteris suka lėčiau nei įprastai, ypač rytais ar šaltu oru, tai akivaizdus silpstančio akumuliatoriaus signalas. Jei girdite tik spragsėjimo garsą ir variklis neužsiveda - baterija visiškai nusilpusi (tokiu atveju automobilį galite užvesti tik naudodami laidus).
Srovės Nuotėkiai per "Masę" - Specifinė Problema Automobilyje
Srovės nuotėkiai per „masę“ yra elektros srovės judėjimas netinkamais keliais dėl prastų įžeminimo taškų ar netinkamai sujungtų elektros grandinių. Automobilio elektros sistemoje „masė“ yra neigiamas polius, paprastai sujungtas su automobilio metaliniu kėbulu. Optimaliai veikiančioje sistemoje elektros srovė teka nuo akumuliatoriaus teigiamo poliaus (+) per elektrinius komponentus ir grįžta į neigiamą akumuliatoriaus polių (-) per įžeminimo taškus - masę. Netinkami masės sujungimai sukelia didesnę varžą ir elektros srovės nuostolius.
Šie nuotėkiai gali sukelti įvairius gedimus, pradedant nuo akumuliatoriaus išsikrovimo, elektrinių komponentų nepastovaus veikimo, iki rimtesnių problemų, tokių kaip trumpieji jungimai ir gaisro pavojus. Pagal REGITRA ir VGTU Transporto inžinerijos fakulteto atliktas analizes, vidutiniškai 31% Lietuvoje registruotų automobilių susiduria su elektros sistemos problemomis per pirmus 5 eksploatacijos metus.
Srovės nuotėkius per masę galima atpažinti pagal kelis aiškius požymius:
- Nepaaiškinamai greitai išsikraunantis akumuliatorius.
- Elektros prietaisų veikimas su trukdžiais (pvz., žibintų mirgėjimas, nevienodas valytuvų darbas).
- Matuojant kontaktinę varžą tarp masės taškų randami didesni nei 0,1 Ω rodmenys.
- Matomi korozijos požymiai ant masės kontaktų.
- Pastebimi įkaitę jungiamieji laidai.
Pagal Lietuvos Techninės apžiūros centro duomenis, apie 27% automobilių nesėkmingai praeina techninę apžiūrą pirmą kartą dėl problemų, susijusių su elektros sistemomis.
Kontaktinės Varžos Reikšmė ir Korozijos Poveikis
Kontaktinė varža (dar vadinama pereinamąja varža) yra pagrindinė elektrinė charakteristika, kuri rodo, kaip efektyviai elektros srovė juda per kontaktus. Pagal Omo dėsnį (I=U/R), elektros srovės stiprumas atvirkščiai proporcingas grandinės varžai. Normali masės grandinės kontaktinė varža neturėtų viršyti 0,1 Ω (omo). Didesni rodmenys rodo problemą, kurią būtina spręsti.
Korozija yra pagrindinis masės kontaktų priešas, galintis padidinti kontaktinę varžą iki 400%. Ji formuojasi dėl oksidacijos, kai drėgmė ir oras kontaktuoja su metalu, sukurdami nevaidų elektrai oksido sluoksnį. Korozijos procesas paspartėja dėl druskos naudojimo keliuose žiemą, jūros oro pajūryje ir padidėjusios temperatūros variklio skyriuje. Lietuvos klimato sąlygomis, kur vidutiniškai 175 dienas per metus yra drėgna ar lyja, korozijos rizika yra itin didelė.
Korozija automobilių elektros sistemose - tai metalų oksidacija, kuri pasireiškia kaip elektrocheminis procesas. Korozijos poveikis masės kontaktams turi kumuliacinį efektą - ilgainiui kontaktinė varža tik didėja. Pagal Europos transporto saugos tarybos duomenis, prastos būklės elektros sistemos dėl korozijos paveiktų masės kontaktų yra susiję su 12% automobilių gaisrų atvejų.
Kodėl mano automobilio akumuliatoriaus gnybtai nuolat koroduoja?
Diagnostika ir Prevencinės Priemonės
Blogų įžeminimų lokalizavimas
Blogų įžeminimų lokalizavimui naudojama sisteminė metodika, apimanti grandinių izoliavimą, kontaktinės varžos matavimą ir vizualinę inspekciją. Šis metodas susideda iš trijų etapų:
- Problemos patvirtinimas - akumuliatoriaus ir pagrindinio masės laido patikrinimas.
- Problemos lokalizavimas - sistematiškas atskirų grandinių testavimas.
- Tikslus gedimo taško nustatymas - detalus įtarimų keliančių jungčių tyrimas.
Įtampos kritimas yra vienas patikimiausių būdų nustatyti blogą masės kontaktą. Tyrimas, kurį atliko Kauno technologijos universiteto Transporto inžinerijos katedra, parodė, kad tinkamai prižiūrimi masės taškai sumažina elektros sistemų gedimų tikimybę net 74%.
Atliekant matavimų seriją, galima nustatyti skirtingas nuotėkio sroves ir jų kilmę. Pavyzdžiui, pirmoji priemonė gali būti atliekama skydelio prijungimo laiduose. Tada atliekami tolesni matavimai, siekiant nustatyti skirtingų grandinių nuotėkio sroves. Grandinėse, kuriose naudojama elektroninė įranga su filtrais, gali būti didelė nuotėkio srovė, o tai savo ruožtu gali sukelti įtampą, trukdančią normaliam įrangos veikimui. Nutekėjimo srovių kilmę galima nustatyti naudojant nuotėkio srovės spaustuką, kuris leidžia išmatuoti labai mažas sroves.
Akumuliatoriaus ir Elektros Sistemos Priežiūra
Net ir kokybiškiausias akumuliatorius laikui bėgant nusidėvi, tačiau tinkama priežiūra gali gerokai prailginti jo tarnavimo laiką. Daugelis vairuotojų skuba keisti akumuliatorių, nors tikroji problema slypi kitur - generatoriuje, starteryje ar laiduose. Tai reiškia papildomas, bet nereikalingas išlaidas. Norint nustatyti, ar akumuliatorius vis dar geras, pakanka laikytis kelių paprastų žingsnių:
- Reguliariai įkraukite. Jei automobilis stovi ilgiau nei 1-2 savaites, akumuliatorius pradeda išsikrauti.
- Venkite dažnų trumpų kelionių. Važiuojant trumpais atstumais, generatorius nespėja pilnai įkrauti akumuliatoriaus.
- Išjunkite nereikalingus prietaisus. Ilgiau stovint ar prieš išjungiant variklį, įsitikinkite, kad išjungti visi nereikalingi elektros prietaisai.
- Rūpinkitės švara. Reguliariai valykite akumuliatoriaus gnybtus ir korpusą, kad išvengtumėte korozijos ir išorinių nuotėkio srovių.
- Venkite perkrovimo. Jei prijungiate papildomą elektros įrangą (stiprintuvus, šildymo sistemas), įsitikinkite, kad generatorius pajėgus ją aptarnauti, kad neatsirastų nuotėkio srovės arba per didelės apkrovos.
- Stebėkite akumuliatoriaus amžių. Vidutinis tarnavimo laikas yra 3-5 metai. Pasiekus šį laikotarpį verta reguliariau atlikti patikrą, kad neliktumėte kelyje netikėtai.
Laikantis šių rekomendacijų akumuliatorius gali tarnauti metus ar net dvejus ilgiau, o automobilis užsives patikimai net ir šaltą žiemą. Suprasti savo automobilio akumuliatorių yra ne tik smalsumo reikalas, tai būtinybė, padedanti išvengti įstrigimo pakelėje.
