Pavarų sistemos yra mechanizmų, leidžiančių keisti įėjimo greitį ir sukimo momentą į pageidaujamą išėjimo greitį ir sukimo momentą, esmė. Jos naudojamos įvairiose srityse, nuo robotikos iki pramoninės įrangos, siekiant optimizuoti galios perdavimą.
Įvadas į Pavarų Sistemas
VEX EDR sistemoje yra dviejų tipų cilindrinės pavaros: pavarų komplektas ir didelio stiprumo pavarų komplektas. Šias pavaras galima surinkti, kad būtų galima pritaikyti galios perdavimą, padidinti sukimo momentą arba padidinti greitį. Tai padaroma sumontuojant dvi ar daugiau krumpliaračių ant pavaros velenų taip, kad krumpliaračių dantys susikerta. Paprastiems pavarų santykiams naudojama tik viena pavara vienam kardaniniam velenui. Pavara, kuri tiekia galią arba įvestį, vadinama varančiąja pavara, o pavara, kuri yra pasukama arba atsakinga už išėjimą, vadinama varomąja pavara.
Pavarų Santykiai ir Jų Įtaka
1:1 Pavaros Santykis
1:1 pavaros santykis reiškia, kad varomoji pavara daro vieną apsisukimą, kad varomoji pavara apsisuktų vienu apsisukimu. Toliau pateiktame paveikslėlyje parodytas 1:1 pavarų skaičiaus pavyzdys, kai varomoji ir varomoji pavara turi tą patį dantų skaičių (pvz., 60T).
- Subalansuotas greitis ir sukimo momentas: Kadangi pavaros ir varomosios pavaros santykis yra lygus, abiejų pavarų greitis ar sukimo momentas nesikeičia.
- Nuspėjamas našumas: Kadangi įvesties ir išvesties greičiai yra vienodi, roboto veikimas yra labiau nuspėjamas.
Padidintas Sukimo Momentas (pvz., 5:1)
5:1 pavaros santykis reiškia, kad varomoji pavara turi apsisukti penkis apsisukimus, kad varomoji pavara apsisuktų vieną kartą. Tai pasiekiama, kai varančioji pavara turi mažiau dantų nei varomoji pavara.
- Padidintas sukimo momentas: Sukimo momentas yra sukimosi jėga, kurią variklis gali paveikti roboto komponentams. Padidinus sukimo momentą, robotas gali atlaikyti sunkesnius krovinius ir atlikti užduotis, kurioms reikia daugiau jėgos, pavyzdžiui, kelti ir stumti daiktus.
- Sumažintas greitis: Didinant sukimo momentą, sumažėja varomos pavaros greitis.
- Pagerintas variklio efektyvumas: Didesnis pavaros santykis leidžia varikliui veikti efektyviau.
Padidintas Greitis (pvz., 1:5)
Naudojant šio tipo pavarų skaičių, siekiama padidinti variklio greitį, pvz., nuo variklio iki rato. Tokiu atveju varomoji pavara turi daugiau dantų nei varančioji pavara. Pavyzdžiui, jei variklis suka 60T pavarą į varomą 12T pavarą ant rato, kai 60T pavara sukasi vieną kartą, 12T varomoji pavara sukasi penkis (5) kartus. Tai žinoma kaip 1:5 pavaros santykis.
Sukimosi greitis yra tai, kaip greitai sukasi objektas. Pavyzdžiui, V5 Smart Motor veleno lizdas gali suktis 100 apsisukimų per minutę arba 100 aps./min. Naudojant aukščiau pateiktą pavyzdį, jei variklio velenu sukasi 60 dantų pavara, o tada ji suka 12 dantų pavarą, 12 dantų krumpliaratis suksis 5 kartus greičiau. Tai reiškia, kad 12 dantų krumpliaratis suksis 500 aps./min., palyginti su variklio veleno 100 aps./min.
Pavarų Traukiniai ir Kitos Perdavimo Sistemos
Pavarų traukinys susideda iš kelių pavarų, kurios perduoda judesį ir galią iš vienos roboto dalies į kitą. Pavarų traukiniai keičia greitį, sukimo momentą ir sukimosi judėjimo kryptį. Jie susideda iš krumpliaračių su dantimis, kurie susilieja, kad perduotų judesį; velenų, laikančių krumpliaračius ir leidžiančių joms suktis; ir veleno antkaklių, padedančių išlaikyti visus komponentus vietoje. Bet koks bet kokio dydžio pavarų skaičius, dedamas tarp varančiosios ir varomosios pavaros, naudojant paprastą pavarų skaičių, nepakeis perdavimo skaičiaus.
Žvaigždžių ir grandinių sistemų santykis veikia taip pat, kaip ir pavarų skaičius. Jų pranašumas yra tas, kad žvaigždutes galima išdėstyti keliais atstumais, nes jos yra sujungtos grandine. Tačiau grandinės jungtys gali nutrūkti naudojant mažesnę jėgą, nei gali nutrūkti dantis ant didelio stiprumo pavaros.
Greičio ir Sukimo Momento Balanso Svarba
Nors atrodo, kad kuo greičiau robotas galėtų judėti, tuo jis būtų konkurencingesnis, tačiau yra priežasčių, kodėl ne visada naudojamas didžiausias pavaros santykis. Pirmoji priežastis yra ta, kad yra didesnis greitis, kuriuo galima valdyti roboto funkcijas. Keletas pavyzdžių, jei roboto funkcija yra važinėjimas aplinkui, jei ratai sukasi per greitai, gali būti labai sunku jį valdyti.
Sukimo momentas yra antra priežastis, dėl kurios kuriant robotą ne visada galima naudoti didžiausią įmanomą pavaros santykį. Varikliai turi ribotą sukimo momentą. Gali būti, kad naudojant padidintą greičio pavaros santykį, kad roboto ratai būtų varomi greičiau, pavaros santykis gali viršyti turimą variklio sukimo momentą ir robotas nejudės taip greitai arba išvis nejudės. Taip pat, sąveikaujant dviem robotams, kurių konstrukcija yra beveik vienoda, robotas su mažesnio perdavimo koeficiento pavara greičiausiai galės stumti robotą su didesniu perdavimo koeficientu, nes mažesnio perdavimo skaičiaus robotas turės didesnį sukimo momentą. Kitas pavyzdys: svirtis gali nesisukti, net jei ji yra tiesiogiai pritvirtinta prie veleno, kuris yra įdėtas į variklį, nes sukant ją gali viršyti turimą variklio sukimo momentą.
Daugelis transmisijų gerai veikia tiesiogiai varydami ratų velenus arba vikšrinius žvaigždutes su V5 Smart varikliu su žalia 200 aps./min. V5 pavarų kasete. Tačiau jei konstrukcijos elementus, pvz., bokštą ar žaidimo elementų įleidimo angą, reikia statyti ten, kur yra variklis, galios perdavimas naudojamas žvaigždutėmis ir grandine arba krumpliaračiais, kaip paaiškinta aukščiau. Konkurenciniam pranašumui tampant vis svarbesniam, vis svarbesnis tampa „saldžios vietos“ pusiausvyros tarp greičio ir sukimo momento nustatymas.
2026-05-22 Apskritojo stalo diskusija: „Kokių pokyčių reikia bendrojo ugdymo pasiekimų vertinimo...
Pagrindiniai Pavarų Konstrukcijos Parametrai
Pavarų konstrukcijoje yra keletas svarbių parametrų, kurie lemia mechaninių sistemų krumpliaračių veikimą ir funkcionalumą:
- Modulis: Vienas iš pagrindinių pavarų konstrukcijos parametrų.
- Žingsnio skersmuo (arba atskaitos skersmuo): Yra apskritimo, kuriame susijungia dviejų susietų krumpliaračių dantys, skersmuo.
- Apvalus žingsnis: Yra atstumas tarp dviejų gretimų dantų išilgai žingsnio apskritimo.
- Slėgio kampas: Yra kampas tarp veikimo linijos ir linijos, statmenos žingsnio apskritimui. Tai kritinis parametras, turintis įtakos krumpliaračių sujungimo stiprumui ir efektyvumui. Įprasti slėgio kampai yra 14,5 laipsnio, 20 laipsnių ir 25 laipsnių. Formulė: Slėgio kampas paprastai yra iš anksto nustatytas pavaros konstrukcijoje.
- Pavaros santykis: Apibrėžia ryšį tarp įėjimo ir išėjimo pavarų sukimosi greičių.
- Sukimosi greitis (kampinis greitis): Reiškia greitį, kuriuo sukasi pavaros, paprastai matuojamas apsisukimais per minutę (RPM).
- Sukimo momentas: Yra sukimosi jėga, kuri perkeliama iš vienos pavaros į kitą.
- Pavaros efektyvumas: Nurodo, kaip efektyviai pavarų rinkinys perduoda galią iš įvesties į išėjimą. Nors pavaros efektyvumas neapibrėžiamas paprasta formule, jį galima įvertinti remiantis tokiais veiksniais kaip krumpliaračių tipas (spyruoklinis, spiralinis, kūginis), tepimas, medžiaga ir gamybos tikslumas.

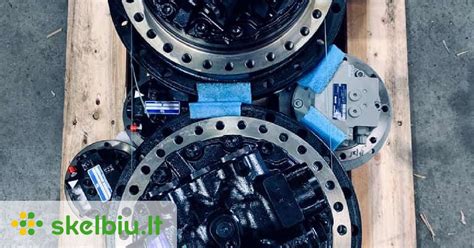

Reduktoriai (Pavarų Dėžės)
Reduktorius yra atskiras komponentas, susidedantis iš nuolatinės srovės pavaros variklio, sliekinės pavaros ir krumpliaračio-sliekinės pavaros, uždarytos standžiame korpuse. Jis dažnai naudojamas kaip reduktorius tarp variklio ir darbo mašinos. Pavarų dėžė taip pat vadinama reduktoriumi. Ji paprastai naudojama transmisijos įrangai su mažu greičiu ir dideliu sukimo momentu. Variklis ar kita didelės spartos galia perduodama per reduktoriaus įėjimo veleną. Pavara su nedideliu skaičiumi dantų susilieja su didele pavara ant išėjimo veleno, kad būtų pasiektas lėtėjimo tikslas. Įprastas reduktorius taip pat gali turėti kelias identiškų pavarų poras, kad būtų pasiektas norimas lėtėjimo efektas. Didelės ir mažos pavaros dantų skaičiaus santykis yra perdavimo santykis.
Perdavimo Santykio (i) Apibrėžimas
Pavarų dėžės perdavimo skaičius (arba reduktoriaus pavaros perdavimo skaičius) yra tam tikras perdavimo koeficientas, kuris yra momentinio įėjimo greičio ir išėjimo greičio santykis greičio mažinimo mechanizme ir yra pavaizduotas simboliu „i“. Bendrasis lėtėjimo koeficientas išreiškiamas įvesties greičio ir išėjimo greičio santykiu, vardikliu "1". Pavyzdžiui, jei įvesties greitis yra 1500 r/min, o išėjimo greitis yra 25 r/min, tada sumažinimo koeficientas yra: i = 60:1.
Pavaros Santykio Skaičiavimo Formulės
Bendroji Formulė
Bendroji pavarų dėžės santykio skaičiavimo formulė:
Pavaros skaičius = įėjimo greitis ÷ išėjimo greitis
Tai yra prijungto įėjimo greičio ir išėjimo greičio santykis. Jei įvesties greitis yra 1500 r/min, o išėjimo greitis yra 25 r/min, tada sumažinimo koeficientas yra: i = 60:1.
Pavarų Grandinės Apskaičiavimo Metodas
Pavarų grandinės redukcijos koeficiento skaičiavimo metodas:
Redukcijos koeficientas = varomųjų pavarų skaičius ÷ varančiųjų pavarų skaičius
Jei reduktorius yra kelių pakopų, tai visų pavarų porų, kurios susikerta viena su kita, varomų pavarų skaičius ÷ aktyvių krumpliaračio dantų skaičius, o tada rezultatai dauginami.
Diržo, Grandinės ir Frikcinio Rato Sumažinimo Koeficiento Skaičiavimo Metodas
Šių sistemų redukcijos koeficiento skaičiavimo metodas:
Redukcijos koeficientas = varomojo rato skersmuo ÷ varančiojo rato skersmuo
Pavaros Skaičiaus Įtaka Išėjimo Sukimo Momentui
Pavaros skaičius lemia pavaros variklio išėjimo sukimo momentą: kuo didesnis redukcijos koeficientas, tuo didesnis reduktoriaus išėjimo sukimo momentas ir didesnė reduktoriaus apkrova. Pavaros santykis taip pat vadinamas "greičio koeficientu".
Reduktoriaus Sukimo Momento Apskaičiavimas
Reduktoriaus redukcijos sukimo momentas apskaičiuojamas taip:
Pavaros skaičius = variklio išėjimo sūkiai ÷ reduktoriaus išėjimo apsisukimai
Jei žinote variklio galios ir greičio santykį bei naudojimo koeficientą, reduktoriaus sukimo momentą galite rasti taip:
Sukimo momentas = 9550 × variklio galia ÷ variklio įėjimo apsisukimų skaičius × greičio santykis × naudojimo koeficientas
Taip pat galima apskaičiuoti sukimo momentą, žinant reduktoriaus sukimo momentą, išėjimo numerį ir naudojimo koeficientą.
